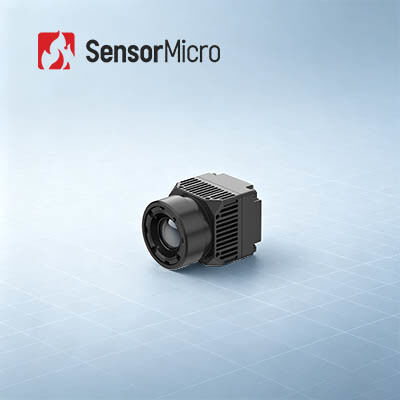

Module d'imagerie thermique non refroidi par thermographie sans contact avec une résolution de 640x512 et une hauteur de pixel de 8 μm pour une précision de ± 0,5 °C
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | RoHS2.0; Reach |
| Numéro de modèle | iHA608W |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 640x512 | Consommation d'énergie | 0.6W |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 8μm |
| NETD typique | ≤30mK | Fréquence d'images | 25Hz |
| Mettre en évidence | Module d'imagerie thermique par thermographie 17um,Module d'imagerie thermique non refroidi 384x288,Noyau de caméra thermique non refroidi sans contact |
||
Description de produit
Thermographie sans contact Module d'imagerie thermique non refroidi 640x512 8 μm
Vue d'ensemble du produit
L'iHA608W est un noyau de caméra infrarouge non refroidi utilisant le détecteur infrarouge ApexCore 640×512, à hauteur de pixel de 8 μm, optimisé pour la thermométrie sans contact.Le module atteint une précision de mesure de ±0.5°C. Les algorithmes de traitement d'images dédiés à la médecine mis en œuvre améliorent la qualité de l'image thermique,réaliser une représentation visuelle de la distribution de la température des objets et fournir une sortie de mesure quantitative stable de la température. Profitant d'une hauteur de pixel de 8 μm, le module atteint des dimensions mécaniques miniaturisées.Les domaines d'application visés comprennent des équipements de diagnostic médical, des systèmes de dépistage sanitaire de la population et des systèmes de surveillance de la température du bétail.
Principales caractéristiques
- Thermométrie de haute précision et imagerie thermique médicale optimisée
- Algorithme réglé pour la mesure de la température corporelle sans contact; précision de mesure jusqu'à ± 0,5°C
- L'assemblage optique de spécifications médicales et les algorithmes d'image dédiés améliorent la définition de l'image thermique
- Propriétés mécaniques miniaturisées pour intégration intégrée
- Adopte le détecteur infrarouge non refroidi ApexCore 8 μm pour réaliser une conception structurelle compacte
- Dimensions extérieures: 21×21×31,5 mm; poids du module: 25±2 g, applicable aux systèmes intégrés compacts
- Appui complet à l'interface et au développement logiciel
- Sortie vidéo intégrée de type C et interfaces de communication USB2.0 pour l'intégration du système
- Les SDK sont fournis pour Windows, Android et Linux pour faciliter le développement secondaire
Spécifications du produit
| Modèle | Le nombre d'unités |
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 640 × 512 |
| Taille des pixels | 8 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30 mK |
| Traitement des images | |
| Taux de cadrage numérique | 25 Hz |
| Temps de démarrage | ≤ 6 s |
| Vidéo numérique | Produits de synthèse à base d'acides gras |
| Algoritme d'image | Les États membres doivent communiquer à l'autorité compétente les informations suivantes: |
| Affichage de l'image | Couleur médicale/pseudo |
| Logiciel pour PC | |
| Logiciels informatiques | Module de commande et affichage vidéo |
| Mesure de la température | |
| Température de fonctionnement | 10°C à + 50°C |
| Plage de mesure de la température | 32°C à + 42°C |
| Précision de mesure de la température | ≤ ± 0,5°C (après 2 minutes d'échauffement, 23 ± 3°C ambiants, cible 32-42°C) |
| Distance de mesure | 0.5m-5m; prend en charge la mesure de la température à plusieurs distances via SDK |
| Le SDK | Prise en charge du SDK Windows/Android/Linux, réalisation de l'analyse du flux vidéo, contrôle du module, mesure complète de la température du tableau, imagerie de la température, réglage de la fenêtre de température, intégration multiple |
| Électricité | |
| Interface externe standard | Le numéro d'immatriculation est le numéro d'immatriculation de l'appareil |
| Interface de communication | USB |
| Interface vidéo numérique | Une clé USB2.0 |
| Voltage d'alimentation | 5V ± 0.5 |
| Consommation d'énergie typique | 0.6W |
| Lentilles optiques | |
| Longueur de mise au point | 4 mm |
| Type de lentille | Athermique à focalisation fixe |
| Je ne sais pas. | 1 |
| Le nombre d'heures d'attente | 69.2° × 55,4° |
| Les appareils électroménagers | |
| Taille (y compris la lentille) | 21 mm × 21 mm × 31,5 mm (y compris les lentilles de 4 mm) |
| Poids (y compris la lentille) | 25 g±2 (y compris lentilles de 4 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -10°C à +50°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | 5.35 grammes, Vibration aléatoire, 3 axes |
| Les effets | L'onde de demi-sinus, 40 g/11 ms, direction de l'impact, 3 axes, 6 directions |
| DSE | Décharge de contact de 6 kV; décharge d'air de 8 kV |
| Certification | |
| Certification environnementale | Réglementation relative à la protection des consommateurs |
Applications industrielles
Le module thermique iHA608W devrait être largement utilisé dans les domaines du dépistage des maladies, de la physiothérapie de la médecine traditionnelle chinoise, du contrôle de la santé, de la réadaptation, etc.Aujourd'hui et dans le futur.
Service normalisé
- Documentation complète:Des manuels de produits, des guides d'installation et des références de sélection.
- Assistance au développement et aux essais:Tests intégrés d'échantillons, évaluation des performances et vérification des paramètres facilité.
- Boîte à outils de développement avancée:SDK, API, algorithmes et outils de débogage pour une intégration approfondie.
- Assistance technique à distance:Assistance 24 heures sur 24, 7 jours sur 7, réponse rapide et résolution rapide des problèmes critiques.
- La garantie:Des pièces d'origine et une adhésion stricte au processus pour restaurer une performance optimale.
Questions fréquemment posées
1Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique par infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets, afin de formuler des images de ceux-ci,ou obtenir des informations de température des objets, même dans des environnements de faible visibilité.
2Comment fonctionne l'imagerie thermique infrarouge?
Le système d'imagerie thermique infrarouge est une technologie de détection et d'identification passive sans contact.Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge du tableau de plan focal à travers le système optique infrarouge qui peut passer par le rayonnement infrarougeLe détecteur thermique convertit le signal de rayonnement d'intensité différente en le signal électrique correspondant, puis, par amplification et traitement vidéo,forme l'image infrarouge qui peut être observée à l'œil nu.
