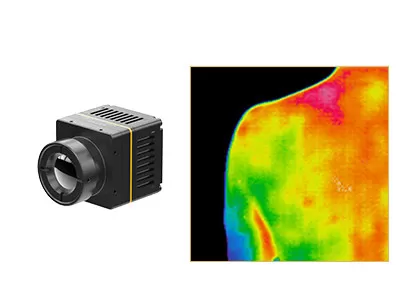

Module thermique infrarouge 384x288 17um pour mesurer la température de peau humaine
le module thermique d'iHA417W est particulièrement développé pour le diagnostic médical. Il est intégré avec le détecteur infrarouge de niveau auto-développé de l'emballage 384×288/17μm de gaufrette, la lentille de 9.1mm, l'interface 30pin standard (type-c facultatif la carte d'expansion) et SDK consacré pour la mesure médicale de la température.
Il y a deux modes de la distance de mesure de la température : 5 mètres et 0,5 mètres, qui peuvent être employés dans divers scénarios. Le module thermique du diagnostic médical iHA417 a une meilleure cohérence de mesure de la température et une exactitude supérieure de mesure de la température de ±0.5°C. Aucun besoin de corps noir intégré n'assure un design compact et une mesure plus facile de la température.
Le module thermique de caméra d'iHA417W peut être rapidement intégré dans de divers dispositifs médicaux de formation d'images thermiques, et on s'attend à ce que soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
- Petite taille : 25.4mm×25.4mm×30.3mm (avec la lentille)
- NETD typique<50mk>
- détectez la distance : 0.5m/5m
- Poids léger aussi bas que 32.2g
- Exactitude supérieure de mesure de la température : ±0.5℃
Modèle | iHA417W |
Représentation de détecteur d'IR | |
Résolution | 384×288 |
Taille de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD typique | <50mk |
À traitement d'images | |
Débit d'images | 25Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Algorithme d'image | NUC/3DNR/DNS/DRC/EE/SFFC |
Spécifications électriques | |
Interface externe standard | Type-c |
Mode de communication | USB |
Tension d'alimentation | 5±0.5V |
Puissance typique | 0.85W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C | +50°C |
Chaîne de mesure de la température | 15℃ | 50℃ |
Exactitude de mesure de la température | ≤±0.5℃ (aucun vent d'intérieur, température ambiante de cible 32℃~42℃) |
Distance de mesure | Deux modes : 0.5m ou 5m |
SDK | L'appui Windows/Android/Linux SDK, réalisent la thermographie pleine page |
Caractéristiques physiques | |
Taille (millimètres) | ≤25.4×25.4×30.3 (avec la lentille de 9.1mm) |
Poids | 32.2±3g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Certificat | |
Norme | ROHS/REACH |
On s'attend à ce que le module iHA417 thermique soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
1.What le détecteur infrarouge/formation d'images thermiques est-il capteur ?
Des vagues infrarouges ne peuvent pas être vues avec l'oeil humain. Le capteur de détecteur infrarouge/formation d'images thermiques est un dispositif optique-électrique à réagir au rayonnement infrarouge et à l'énergie thermique et pour le convertir en signal électrique et a puis produit des images thermiques évidentes.
2.What est WLP ?
WLP se rapporte au paquet de niveau de gaufrette. C'est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, puis le tracement et la coupure pour faire un capteur infrarouge simple. En même temps que le paquet en métal, paquet en céramique, ils sont les 3 formats principaux de paquet des détecteurs infrarouges non refroidis.
3. Quel est l'avantage de WLP ?
Des détecteurs de WLP IR sont particulièrement conçus pour répondre à l'exigence de miniaturisation et de coût bas dans l'application de la technologie infrarouge au marché d'électronique grand public. La technologie des sondes globale, avec la capacité de fabrication de volume, offre maintenant à un grand choix de WLP les solutions infrarouges de module pour amplifier des applications plus nouvelles des marchés émergents.
