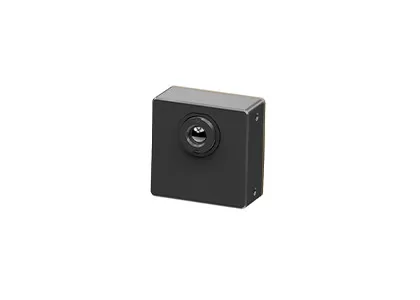

Module de caméra thermique non refroidi 256x192 / 12µm pour AIoT

  • Uncooled Thermal Camera Module 256x192 / 12μm For AIoT
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN212/R
Quantité de commande min 1 morceau
Prix negotiable
Conditions de paiement LC, T/T
Détails sur le produit
Plage de température -20 ℃ ~ + 150 ℃ (personnalisable) Résolution 256x192/12μm
Fréquence d'images 25Hz/30Hz/50Hz/60Hz NETD <40mK
Gamme spectrale 8~14μm Consommation d'énergie typique ＜ 0,4W
Mettre en évidence

module thermique non refroidi de la caméra 256x192

,

module thermique de la caméra 12uM

,

Module thermique infrarouge de caméra d'AIoT
Laisser un message
Description de produit
Module de caméra infrarouge minuscule


Prix abordable Module de caméra thermique non refroidie 256x192 / 12 μm pour AIoT


Description du produit


COIN212/R est l'un des noyaux de la caméra d'imagerie thermique de la série COIN développé par SensorMicro. Il intègre un détecteur infrarouge VOx non refroidi,un circuit de traitement du signal et un algorithme de traitement d'image de haute performanceIl dispose d'une fonction thermographique facultative avec une plage de mesure allant de -20°C à 150°C pour la mesure de la température industrielle ou corporelle.


Its lightweight and flexible features with various industry standard interfaces make this small infrared camera module beneficial to OEM customers for secondary development and integration in all kinds of thermal imagers and infrared thermographic cameras.


Jusqu'à présent, nous avons fourni à nos clients diverses solutions d'intégration de modules thermiques infrarouges matures et stables.Il est plus facile pour le module de caméra thermique infrarouge de la série COIN d'être intégré dans plus de produits terminaux et réduit considérablement les coûts pour les clients.


Principales caractéristiques


- Mini taille: 20x20x10,4 mm

- NETD < 40 millions

- Poids léger < 8 g

- Faible consommation électrique

- Développement et intégration rapides


Spécifications du produit


Modèle Le montant de l'aide est fixé à la valeur de l'aide.
Performance du détecteur IR
Résolution 256x192
La hauteur des pixels 12 μm
Plage spectrale 8 à 14 μm
Résultats < 40 millions de tonnes
Traitement des images
Taux d'images Pour les appareils de surveillance des fréquences:
Temps de démarrage Les trois
Vidéo analogique PAL/NTSC
Vidéo numérique Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Mode d' atténuation Légendaire/histogramme/mixte
Zoom numérique 1 à 8 fois le zoom continu, taille d'étape 1/8
Affichage de l'image Noir chaud/blanc chaud/pseudo couleur
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Spécification électrique
Interface externe standard 30pin_HRS
Mode de communication Le système de télécommunications est utilisé pour les télécommunications en ligne.
Voltage d'alimentation 3.5 à 5,5 V
Consommation d'énergie typique Pour les appareils à combustion
Mesure de la température
Plage de température de fonctionnement -10°C à 50°C
Plage de mesure de la température -20°C à 150°C, 100°C à 550°C
Précision de la température ±3°C ou ±3% (prendre la valeur maximale)
Le SDK Prise en charge du SDK ARM/Windows/Linux, thermographie à plein écran
Caractéristiques physiques
Dimension (mm) 20x20x10.4 (avec lentille)
Le poids 7.5g±0.5g (avec lentille)
Adaptation à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, non condensant
Vibration Vibration aléatoire 5,35 grammes, 3 axes
Le choc Vague de demi-sinus, 40 g/11 ms, 3 axes 6 direction
Optique
Lentille optionnelle Athermique de mise au point fixe: 3,2 mm


Applications industrielles


Le module de caméra thermique infrarouge COIN212/R est largement utilisé dans les domaines de la thermographie, de la sécurité et de la surveillance, de l'extérieur, de la lutte contre les incendies et du sauvetage, de l'IAOT, du matériel intelligent, des charges utiles des drones, des ADAS, etc.


Module de caméra thermique non refroidi 256x192 / 12µm pour AIoT 0


Service personnalisé


Personnalisation du produit: ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques du secteur

Assistance technique et formation sur place: fournir aux clients clés une configuration pratique du système et une formation opérationnelle

Innovation conjointe pour de nouveaux produits et marchés: Collaborer avec les clients pour développer conjointement des solutions d'application infrarouges innovantes


Questions fréquemment posées


1.Qu'est-ce que le pseudo couleur?

Pseudo couleur, aussi appelée fausse couleur,la répartition thermique des objets peut être transformée en images visuelles par le système d'imagerie thermique infrarouge et affichée sur l'écran en gris ou en pseudo couleurAinsi, la distribution de température des objets peut être obtenue.Pour faciliter l'analyse visuelle d'une image thermique, elle est représentée par une fausse couleur représentant la différence de température..


2Combien de pseudo couleurs peut offrir le module d'imagerie thermique SensorMicro?

- Blanc chaud

- La lave.

- L'arc de fer.

- Le fer chaud

- Pour des raisons médicales.

- Dans l'Arctique.

- L'arc-en-ciel 1.

- L'arc-en-ciel 2.

- Il est chaud.

- Blanc chaud
