Noyau thermique non refroidi de caméra de Vox grandes ondes avec de diverses lentilles d'IR

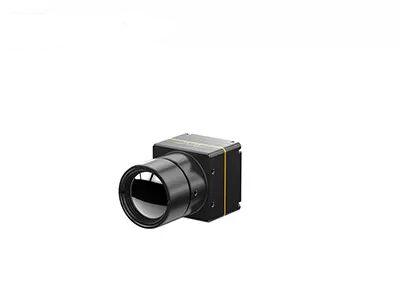

  • VOx Uncooled Thermal Camera Core Longwave with Various IR Lenses
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417/R
Quantité de commande min 1 morceau
Prix negotiable
Conditions de paiement LC, T/T
Détails sur le produit
Résolution 400x300 / 17μm Fréquence d'images 25Hz/30Hz/50Hz/60Hz
Plage de température -20℃~+550℃ (personnalisable) Précision de la température ±3°C ou ±3%
NETD <40mK Gamme spectrale 8~14μm
Mettre en évidence

Noyau thermique grandes ondes de caméra de FPA

,

Noyau thermique non refroidi de caméra de Vox

,

module thermique non refroidi du bourdonnement 8X continuel
Laisser un message
Description de produit


COIN417/R Noyau de caméra infrarouge


Cœur de caméra thermique non refroidi à ondes longues FPA 400x300 / 17 μm VOx


Description du produit


Les modules infrarouges non refroidis COIN417/R intègrent un détecteur d'imagerie infrarouge (WLP) de 400x300 / 17 μm, un circuit de traitement de signal haute performance et un algorithme de traitement d'image.Grâce à la technologie d'emballage au niveau des plaquettes, le détecteur infrarouge WLP a un procédé de fabrication plus simple et est plus facile à intégrer, ce qui est plus approprié pour une production à volume élevé et à faible coût.


Le module infrarouge COIN417/R présente une présentation d'image thermique nette et nette, une taille compacte et un faible coût.Il dispose également d'une fonction thermographique optionnelle avec une plage de mesure de -20 °C à 550 °C pour la mesure de la température industrielle.


Jusqu'à présent, nous avons fourni à nos clients diverses solutions d'imagerie thermique infrarouge matures et stables.Il est plus facile pour les modules infrarouges de la série COIN d'être intégrés dans plus de produits terminaux et réduit considérablement les coûts pour les clients.


Principales caractéristiques


- Mini taille: 25,4 x 25,4 x 14,1 mm

- Il est léger.

- NETD < 40 millions

- Une image de haute qualité

- Faible consommation électrique

- Développement et intégration rapides


Spécifications du produit


Modèle Le montant de l'aide est fixé à la valeur de l'aide.
Performance du détecteur IR
Résolution 400 sur 300.
La hauteur des pixels 17 μm
Plage spectrale 8 à 14 μm
Résultats < 40 millions de tonnes
Traitement des images
Taux d'images Pour les appareils de surveillance des fréquences:
Temps de démarrage ≤ 10 secondes
Vidéo analogique PAL/NTSC
Vidéo numérique Les produits de la catégorie 1 doivent être présentés dans la catégorie 1 de la présente annexe.
Mode d' atténuation Légendaire/histogramme/mixte
Zoom numérique 1 à 8 fois le zoom continu, taille d'étape 1/8
Affichage de l'image Noir chaud/blanc chaud/pseudo couleur
Direction de l' image Flip horizontalement/verticalement/diagonalement
Algoritme d'image Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Spécification électrique
Interface externe standard 30pin_HRS
Mode de communication Le système de télécommunications est utilisé pour les télécommunications en ligne.
Voltage d'alimentation 3.5 à 5,5 V
Consommation d'énergie typique Pour les appareils électroniques
Mesure de la température
Plage de température de fonctionnement -10°C à 50°C
Plage de mesure de la température -20°C à 150°C, 100°C à 550°C
Précision de la température ±3°C ou ±3% (prendre la valeur maximale)
Le SDK Prise en charge du SDK ARM/Windows/Linux, thermographie à plein écran
Caractéristiques physiques
Dimension (mm) 25.4x25.4x14.1 (avec volet)
Le poids 13 g ± 0,5 g (sans lentille)
Adaptation à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, non condensant
Vibration Vibration aléatoire 5,35 grammes, 3 axes
Le choc Vague de demi-sinus, 40 g/11 ms, 3 axes 6 direction
Optique
Lentille optionnelle Athermique de mise au point fixe: 9,7 mm/15 mm/19 mm


Applications industrielles


Le noyau de la caméra infrarouge COIN417/R est largement utilisé dans les domaines de la thermographie, de la sécurité et de la surveillance, de l'extérieur, de la lutte contre les incendies et du sauvetage, de l'AIoT, du matériel intelligent, des charges utiles de drones, de l'ADAS, etc.


Noyau thermique non refroidi de caméra de Vox grandes ondes avec de diverses lentilles d'IR 0


Nos avantages


Personnalisation du produit: ajuster les configurations et adapter les algorithmes pour répondre aux exigences spécifiques du secteur

Assistance technique et formation sur place: fournir aux clients clés une configuration pratique du système et une formation opérationnelle

Innovation conjointe pour de nouveaux produits et marchés: Collaborer avec les clients pour développer conjointement des solutions d'application infrarouges innovantes


Questions fréquemment posées


1.Qu'est-ce que le pseudo couleur?

Pseudo couleur, aussi appelée fausse couleur,la répartition thermique des objets peut être transformée en images visuelles par le système d'imagerie thermique infrarouge et affichée sur l'écran en gris ou en pseudo couleurAinsi, la distribution de température des objets peut être obtenue.Pour faciliter l'analyse visuelle d'une image thermique, elle est représentée par une fausse couleur représentant la différence de température..


2Combien de pseudo couleurs peut offrir le module d'imagerie thermique SensorMicro?

- Blanc chaud

- La lave.

- L'arc de fer.

- Le fer chaud

- Pour des raisons médicales.

- Dans l'Arctique.

- L'arc-en-ciel 1.

- L'arc-en-ciel 2.

- Il est chaud.

- Blanc chaud
