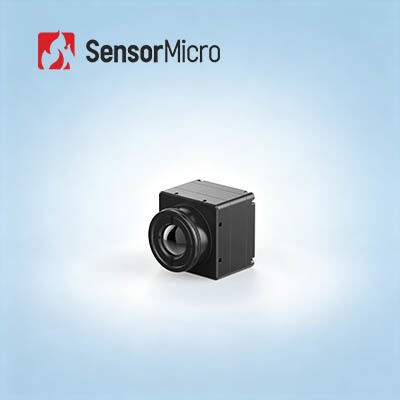

Noyau de caméra thermique thermographique FPA non refroidi avec une résolution de 384x288, une taille de pixel de 17 µm et une précision de température de ±2 °C

  • Uncooled FPA Thermographic Thermal Camera Core with 384x288 Resolution 17μm Pixel Size and ±2℃ Temperature Accuracy
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417RG3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384x288 /17μm NETD ≤30mK
Gamme spectrale 8~14μm Fréquence d'images numérique 25/30/50 Hz
Plage de température -20 ℃ ~ + 550 ℃ (personnalisable) Précision de la température ±2℃ ou ±2%
Mettre en évidence

Noyau de caméra thermique FPA

,

Noyau de caméra thermique FPA non refroidi

,

Noyau de caméra thermographique 400x300
Laisser un message
Description de produit
Noyau de caméra thermique thermographique FPA non refroidi 384x288 17µm
Présentation du produit

Le module infrarouge non refroidi COIN417RG3 est une version de mesure de température qui intègre un détecteur infrarouge 384x288/17µm, un circuit de traitement du signal haute performance et des algorithmes de traitement d'image avancés.

Le module infrarouge COIN417RG3 offre une présentation d'image thermique nette et claire, une taille compacte et un bon rapport coût-efficacité. Il propose une fonction thermographique en option avec une plage de mesure de -20°C à 550°C pour les applications de mesure de température industrielle.

Caractéristiques principales
Fonctionnalités complètes, rapport coût-efficacité
  • Développé sur la base de détecteurs IR non refroidis économiques
  • Intégré avec des algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
  • Haute précision de mesure de température jusqu'à ±2°C ou ±2%, prenant en charge des plages de température de -20°C à 150°C et de 100°C à 550°C, personnalisable pour des plages étendues
Extension flexible, intégration rapide
  • Plusieurs options d'objectifs optiques disponibles pour répondre aux différents besoins des applications
  • Prend en charge plusieurs modes de sortie, y compris USB2.0/DVP/LVDS/BT.656
  • Sorties de données d'image RAW/YUV, avec contrôle par port série
Spécifications du produit
Modèle COIN417RG3
Indicateurs de détecteur IR
Matériau sensible VOx
Résolution 384*288
Taille des pixels 17µm
Réponse spectrale 8µm ~ 14µm
NETD typique ≤30mK
Traitement d'image
Fréquence d'images numérique 25/30/50Hz
Temps de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique RAW/YUV422
Algorithme d'image Correction de non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression de la plage dynamique (DRC)
Amélioration des bords (EE)
Affichage de l'image 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC
Logiciel ICC Contrôle du module et affichage vidéo
Électrique
Interface externe standard 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de communication TTL-232/USB2.0
Interface vidéo numérique DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation 4.5~5.5V
Consommation électrique typique 0.65W
Mesure de température
Température de fonctionnement -10°C~+50°C
Plage de mesure de température -20°C~+150°C, 100°C~+550°C
Précision de mesure de température Le plus grand de ±2°C / ±2%
Mesure de température partielle Prend en charge la sortie des valeurs maximale, minimale et moyenne des zones de mesure de température
SDK Android/Windows/Linux ; Réalise l'analyse du flux vidéo et la conversion du gris en température
Mécanique
Taille du noyau nu (mm) 25.4*25.4*16.5
Poids du noyau nu (g) 16.6±1
Adaptabilité environnementale
Température de fonctionnement -40°C~+70°C
Température de stockage -45°C~+85°C
Humidité 5%~95%, sans condensation
Vibration Vibration aléatoire, 5.35grms, 3 axes
Choc Onde demi-sinusoïdale, 40g/11ms, direction de choc 3 axes, 6 directions
Certification ROHS2.0/REACH
Objectif optique
Objectif optique Focale fixe athermalique : 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Niveau de protection IP67 (lentille avant)
Applications infrarouges

Le module d'imagerie thermique COIN417RG3 peut être utilisé dans les domaines de la vision industrielle, de la lutte contre les incendies et du sauvetage, de la surveillance de sécurité, de l'observation extérieure, de la vision machine, de l'électronique grand public, et plus encore.

À propos de nous

Notre vision : Repousser les limites de la détection et transformer la façon dont les gens se connectent au monde qui les entoure.

Notre mission : Exploiter la puissance de la technologie de détection infrarouge pour transformer les industries du monde entier, permettant des décisions plus intelligentes, des environnements plus sûrs et un avenir plus connecté.

Notre valeur : Créer une technologie infrarouge avancée qui rend le monde meilleur.

Questions fréquemment posées
Qu'est-ce que la pseudo-couleur ?
La pseudo-couleur, également appelée fausse couleur, transforme la distribution thermique des objets en images visuelles grâce au système d'imagerie thermique infrarouge, affichées sur le moniteur en niveaux de gris ou en pseudo-couleur. Cela permet d'obtenir la distribution de température des objets. Pour faciliter l'analyse visuelle des images thermiques, des fausses couleurs représentant les différences de température sont utilisées.
Combien d'options de pseudo-couleur notre module d'imagerie thermique offre-t-il ?
Notre module d'imagerie thermique offre 10 options de pseudo-couleur : Blanc chaud, Lave, Arc-en-ciel de fer, Fer chaud, Médical, Arctique, Arc-en-ciel1, Arc-en-ciel2, Rouge chaud et Blanc chaud.
