9.1mm 30Hz LWIR 640x512 12μM Infrared Camera Module pour des bourdons
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.7W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD typique | ≤40mK | Débit d'images | 30Hz |
Surligner | module infrarouge de la caméra 12uM,module infrarouge de caméra de 30Hz LWIR,noyau thermique de caméra de 9.1mm |

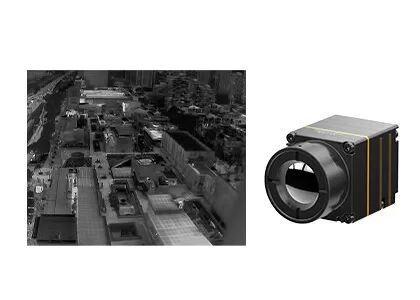

module infrarouge de caméra de 9.1mm 30Hz LWIR 640x512 12μm pour des bourdons
Le noyau infrarouge de caméra d'iTL612R intègre le détecteur thermique infrarouge de niveau du paquet de gaufrette de 640x512/12μm (WLP). C'est un module radiométrique non refroidi de formation d'images thermiques de LWIR pour des bourdons avec le domaine spectral de 8 à 14μm.
caractéristiques thermiques de module de la caméra iTL612 dans la présentation pointue et croquante d'image, la dimension compacte et le coût bas. Orienté pour l'échange entièrement optimisé, le module thermique non refroidi d'iTL612R fournit à une solution fiable pour l'intégration de système infrarouge l'espace limité. Sa structure compacte a atteint le niveau supérieur du même module de spécifications. Elle a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.
Le module iTL612 thermique est particulièrement développé pour le champ de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, le Forest Fire Prevention, la sécurité urbaine etc.
Conception compacte et légère
• Taille : 21mm×22.3mm×27.3mm (avec la lentille de 9.1mm)
• Poids : 20.8g±1.5g (avec la lentille de 9.1mm)
• Consommation de puissance faible aussi bas que 0.7W
Image claire et radiométrie précise
• Algorithme tout neuf de processus d'image : NUC/3DNR/DNS/DRC/EE
• Appui Windows/Linux/ARM SDK
• Appui mesure régionale, de point et d'isotherme de température
Diverses interfaces pour l'intégration facile
• DVP/LVDS/USB2.0 interfaces, sortie de données d'image de RAW/YUV, contrôle de porte série
Modèle | iTL612/R |
Représentation de détecteur d'IR | |
Matériel sensible | Oxyde de vanadium |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | ≤40mk |
À traitement d'images | |
Débit d'images | 30Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) De-bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Caractéristiques électriques | |
Interface externe standard | 30Pin_HOURS : DF40C-30DP-0.4V (51), (HEURES, mâle) |
La carte d'expansion d'USB | Type-c |
Interface de communication | RS232-TTL/USB2.0 |
Interface visuelle de Digital | CMOS8/USB2.0 |
Tension d'alimentation | 3.3V±0.1V VOLTS CONTINU |
Puissance typique | 0.7W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~+50°C |
Chaîne de mesure de la température | -20°C~+150°C, 0°C~550°C ; Personnalisation et expansion de soutien |
Exactitude de mesure de la température | Plus grand de ±3°C ou de ±3% (@23℃±3℃) |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Appui Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 21×22.3×27.3 (avec la lentille de 9.1mm) |
Poids | 20.8g±1.5g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C~+70°C |
Température de stockage | -45°C~+85°C |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Certificats | ROHS2.0/REACH |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Le module de formation d'images thermiques d'iTL612/R peut être intégré dans des charges utiles d'UAV et des dispositifs portables de sorte que soit très utilisée dans les domaines de l'entretien prévisionnel, l'inspection photovoltaïque, la protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le soulagement et la délivrance, Forest Fire Prevention, la sécurité urbaine etc.
1.What est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation de rayonnement de chaque partie de la scène, de ce fait montrant les caractéristiques de la scène.
2. Quel est l'avantage de la formation d'images thermiques infrarouge ?
---Voir l'obscurité totale
---Identification sous le camouflage
---Détection de long terme
---Détection de distribution de la chaleur
---Mesure de non contact de la température
---Conscience de profession
---Et ainsi de suite
3. Quelles sont les applications de la formation d'images thermiques infrarouge ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans le courant électrique, la sécurité et la surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres champs traditionnels.
