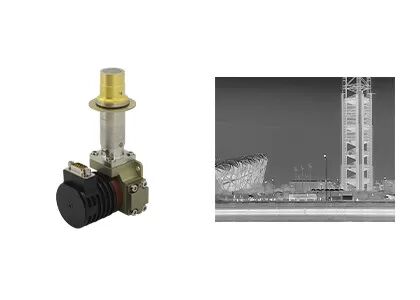

Détecteur infrarouge refroidi de 640x512/15μM LWIR intégré dans des systèmes d'EO-IR
T2SL 640x512/15µm LWIR a refroidi le détecteur infrarouge avec l'Assemblée intégrée de refroidisseur de vase Dewar
C615S LWIR a intégré l'ensemble de refroidisseur de vase Dewar est un de T2SL a refroidi les détecteurs infrarouges développés par la technologie des sondes globale (GST). C'est un type le super-réseau d'II (T2SL), l'Assemblée intégrée de refroidisseur de détecteur (IDCA) de 640x512/15µm, conçue pour des bandes de fréquences de l'infrarouge de longue vague de la haute performance 7.7~9.5μm (LWIR).
Avec la résolution 640x512 et le lancement réduit de pixel à 15µm, le C615S LWIR a intégré l'ensemble de refroidisseur de vase Dewar fournit l'image claire et la représentation supérieure. Il comporte en la plupart de technologie de pointe, de rendement quantique élevé, de débit d'images élevé, d'irrégularité de sensibilité, à faible bruit, meilleure élevée etc.
Comme détecteur de LWIR, il présente la haute performance dans les conditions du climat de sable ou de poussière et ne sera pas affecté par le clignotement de lumière du soleil ou n'importe quelle flamme à hautes températures.
- Résolution : 640x512
- Lancement de pixel : 15µm
- Sensibilité élevée
- Bon effet de représentation
- À faible bruit
- Représentation stable
- Excellente irrégularité
Modèle | C615S LWIR |
Matériel | T2SL |
Résolution | 640x512 |
Lancement de pixel | 15um |
Domaine spectral | 7.7μm~9.5μm LW |
Mode fonctionnant | Instantané ; ITR et entrelacer le mode d'intégration de Binning ; Mode de Windows ; Procédé antiflou |
Capacité de charge | ITR : 12.22Me-/6.67Me- Entrelacez Binning : 24.44Me-/13.33Me- |
Dynamique | ITR : ≥76dB Entrelacez Binning : ≥77dB |
La Manche de sortie | 4 ; Jusqu'à 22,5 Mpixel/s par sortie |
NETD | ≤30mK (F2 ITR) ≤25mK (le F2 entrelacent Binning) |
Taux efficace de pixel | ≥99.5% |
Irrégularité de réponse | ≤8% |
Un type plus frais | RS058 |
Puissance régulière | <8w> |
Max Power Consumption | <17w> |
Alimentation d'énergie | C.C 24V |
Temps de refroidissement | <5min30s> |
Poids | ≤600g |
Dimension (millimètres) | 148x58.5x71 |
La température fonctionnante | -45°C | +71°C |
Le détecteur refroidi par LWIR de C615S IR est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Quelle est sensibilité thermique ?
La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.
2. Quelles sont les applications de la formation d'images thermiques ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans la sécurité et la surveillance, les charges utiles d'UAV, l'inspection industrielle, l'entretien de lutte contre l'incendie et prévisionnel, l'ADAS, la prévention épidémique, l'AIoT etc.
