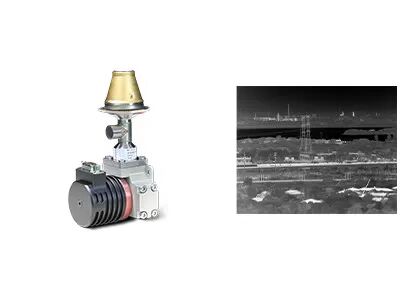

1280x1024 12μm a refroidi le détecteur infrarouge avec l'Assemblée intégrée de refroidisseur de vase Dewar

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C1212M MWIR
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 1280x1024/12μm NETD ≤20mK (F2/F4)
Domaine spectral 3.7~4.8μm MW Taille 149x58.5x71mm
Surligner

Une Assemblée plus fraîche de vase Dewar a refroidi le détecteur infrarouge

,

Détecteur infrarouge refroidi intégré

,

Détecteurs refroidis 1280x1024 d'IR

Laisser un message
Description de produit

Détecteur infrarouge refroidi de 1280x1024 12μm avec l'Assemblée plus fraîche intégrée de vase Dewar


C1212M MWIR par infrarouge de GST



La grande rangée 1280x1024/12μm MCT de la haute définition a refroidi le détecteur infrarouge pour la formation d'images thermiques claire



Description de produit



C1212M MWIR est un du HgCdTe/MCT a refroidi les détecteurs infrarouges de mi longueur d'onde développés par la technologie des sondes globale (GST).





C1212M a refroidi le détecteur infrarouge a la performance de haute résolution et haute et la fiabilité élevée. Il offre à quatre fois autant de pixels dans le même secteur actif d'image en tant que produits 640x512 conventionnels. Sa taille réduite de pixel de 12µm offre une meilleure résolution spatiale et assortit un foyer plus court de lentille optique pour réaliser la même mission de gamme. C1212M est un choix idéal pour les applications qui exigent la représentation de long terme et la reconnaissance supérieures de détails d'image.



 Caractéristiques principales



Représentation exceptionnelle
• résolution 1280×1024 pour un champ de vision plus large et plus de fond
• taille de pixel de 12μm pour une meilleure résolution spatiale



Image pointue et claire
• Sensibilité thermique élevée
• Bonne uniformité, pixel efficace rate>99.5%



Conçu pour des applications spécifiques
• Le nombre d'ouverture peut être adapté aux besoins du client
• Approvisionnement continu de garantie



Spécifications produit



Modèle C1212M MW
Matériel MCT
Résolution 1280x1024
Lancement de pixel 12μm
Domaine spectral 3.7μm~4.8μm MW
Mode fonctionnant Instantané, mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou
Capacité de charge 6.75Me-/4.8Me- (ITR)
5.25Me-/3.3Me- (IWR)
Dynamique ITR Mode≥80dB
IWR Mode≥76dB
Nombre de sortie 4 ou 8 ; Jusqu'à 20Mpixel/s par sortie
NETD ≤20mK (F2/F4)
Taux efficace de pixel ≥99.5%
Irrégularité de réponse ≤8%
Type de Cryocooler RS058F
Puissance régulière ≤7W
Max Power Consumption ≤17W
Alimentation d'énergie C.C 24V
Temps de refroidissement ≤6min
Poids ≤600g
Dimension (millimètres) 149x58.5x71
La température fonctionnante -45°C | +71°C



Applications industrielles


Le C1212M MWIR a cryogénique refroidi le détecteur infrarouge est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.

1280x1024 12μm a refroidi le détecteur infrarouge avec l'Assemblée intégrée de refroidisseur de vase Dewar 0



Profil d'entreprise


1280x1024 12μm a refroidi le détecteur infrarouge avec l'Assemblée intégrée de refroidisseur de vase Dewar 1


FAQ



1. Quelle est sensibilité thermique ?

La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.



2. Quel est détecteur de MCT/HgCdTe ?

MCT, également appelé HgCdTe, se rapporte au Mercury-cadmium-Tellurid qui est un composé chimique de tellurure de cadmium (CdTe) et tellurure de mercure (HgTe) et un matériel commun dans des détecteurs photoélectriques. Le détecteur de MCT/HgCdTe est un détecteur photoconducteur qui fonctionne à un environnement cryogénique et peut détecter le rayonnement infrarouge. Il est plus sensible que les capteurs thermiques.



3. Quel est détecteur de T2SL ?

T2SL se rapporte au type-II super-réseau, qui est un matériel artificiel avec l'hétérojonction périodique alternative de croissance à la taille de nanomètre. Il a l'uniformité élevée et la propriété optique supérieure, telle que la masse efficace de grand électron, le grand coefficient d'absorption et le rendement quantique élevé. Comparé au détecteur infrarouge de MCT, le détecteur infrarouge de T2SL a la bonne uniformité matérielle, le coût bas, et la représentation semblable au détecteur infrarouge de MCT dans la bande de vague moyenne et longue, mais a de grands avantages dans la bande de vague très longue.
