xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
NETD | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Module thermique non refroidi 640x512 de caméra,Module thermique infrarouge de caméra de longue vague,module thermique infrarouge non refroidi de la caméra 12uM |

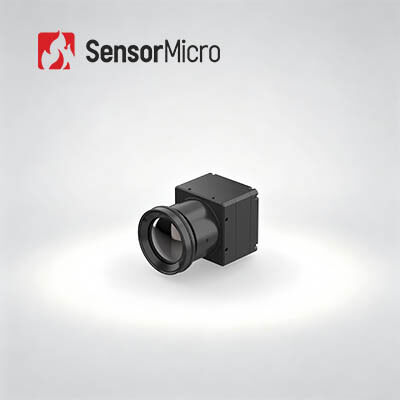

Module thermique non refroidi 640x512 12μM Long Wave Infrared de caméra
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale. Il intègre le détecteur infrarouge non refroidi de paquet en céramique de 640×512/12µm. Avec NETD<40mk typique, le module TWIN612 thermique a pu présenter une image plus claire, plus pointue et plus détaillée.
Avec la gamme de mesure de la température de -20℃~150℃/0~550℃, l'exactitude de ±2℃ ou de ±2% et le débit d'images jusqu'à 30Hz, le module thermique garantit l'image thermique douce et la mesure précise de la température.
Le module TWIN612 thermique a les avantages du design compact, de la structure légère et de la puissance aussi bas que 0.8w. Avec des algorithmes d'image et la fonction augmentés de mesure de la température, le module TWIN612 thermique présente des images plus stables et la température précise.
Le procédé d'empaquetage en céramique est semblable à l'emballage en métal, qui est une technologie du conditionnement infrarouge mûre de détecteur. Comparé à l'emballage en métal, le volume et le poids du détecteur emballé seront considérablement réduits. Ainsi, le module TWIN612 thermique pourrait être appliqué aux industries qui ont des conditions strictes sur la puissance de taille, de poids et.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Comment choisir la résolution infrarouge appropriée de détecteur ?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur qui doit être considéré. Si la qualité d'image n'est pas haute, vous pouvez choisir le détecteur infrarouge avec à basse résolution, tel que 120x90, 256x192, 400x300. Si vous avez besoin d'une image très claire pour quelques buts spéciaux, tels que la télésurveillance, vous pouvez choisir un détecteur infrarouge de haute résolution de 1280x1024.
2. Comment choisir la bonne pseudo couleur pour la formation d'images thermiques ?
- Le blanc gris est plus approprié à la cible avec la petite différence de la température
- Le rouge et le bleu est plus approprié à la scène où les points de problème doivent être trouvés.
- Le rouge de fer est la palette de couleurs standard de l'industrie énergétique.
Note : aucune matière que la palette que vous choisissez, la température thermique ne changera pas du tout.
3.How pour choisir un objectif de caméra thermique infrarouge approprié ?
- La lentille standard peut atteindre les cibles normales avec la distance appropriée
- Pour le téléobjectif, il convient aux cibles qui est relativement petit et doit être regardé d'une longue distance
- Pour voir plus de détail des objets à la distance étroite, lentille grande-angulaire il est meilleure.
- La macro lentille est pour voir la cible très grêle avec la distance étroite, telle que le circuit de puce.
