Module thermique infrarouge 384x288 avec pixel de 17 µm et consommation de 0,65 W

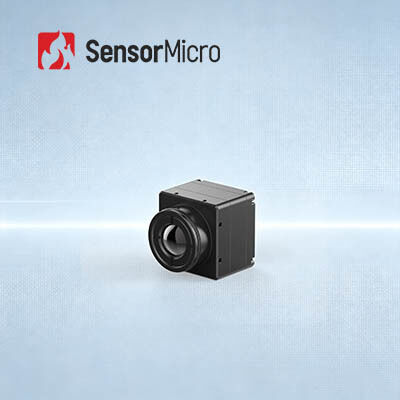

  • 384x288 Resolution 17μm Pixel Pitch Thermal Module with 0.65W Power Consumption Infrared Camera Core
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417RG3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384x288 Consommation d'énergie 0.65W
Gamme spectrale 8~14μm Pas de pixels 12μm
NETD ≤30mK Fréquence d'images 25 Hz/30 Hz/50 Hz
Mettre en évidence

Module thermique 640x512 d'intégration rapide

,

module thermique du détecteur 0.8W infrarouge

,

Module thermique infrarouge de la caméra RS232
Laisser un message
Description de produit
Module thermique à intégration rapide avec détecteur infrarouge 384x288/17µm
Présentation du produit

Le cœur de caméra infrarouge COIN417RG3 pour la mesure de température est doté d'un détecteur infrarouge non refroidi 384*288/17µm et intègre un composant de mesure de température en temps réel. Il prend en charge une large plage de température avec une précision de ±3°C ou ±3%, permettant une détection précise des variations de température anormales. Sa conception à très faible consommation d'énergie et sa compatibilité avec les interfaces standard de l'industrie réduisent considérablement les coûts de développement et d'intégration. Le cœur de caméra est déjà profondément intégré dans les applications de surveillance de température industrielle, de contrôle de processus et de fabrication intelligente, accélérant le déploiement des systèmes de thermographie infrarouge.

Caractéristiques principales
  • Fonctionnalités complètes, économiques
    • Développé sur la base de détecteurs IR non refroidis économiques
    • Intégré avec des algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
    • Haute précision de mesure de température jusqu'à ±2°C ou ±2%, prenant en charge des plages de température de -20°C à 150°C et de 100°C à 550°C, personnalisable pour des plages étendues
  • Extension flexible, intégration rapide
    • Plusieurs options d'objectifs optiques disponibles pour répondre aux divers besoins des applications
    • Prend en charge plusieurs modes de sortie, y compris USB2.0/DVP/LVDS/BT.656
    • Sorties de données d'image RAW/YUV, avec contrôle par port série
Spécifications du produit
Modèle COIN417RG3
Indicateurs de détecteur IR Matériau sensible : VOx
Résolution : 384*288
Taille des pixels : 17µm
Réponse spectrale : 8µm ~ 14µm
NETD typique : ≤30mK
Traitement d'image Fréquence d'images numérique : 25/30/50Hz
Temps de démarrage : 6s
Vidéo analogique : PAL/NTSC
Vidéo numérique : RAW/YUV422
Algorithme d'image : Correction de non-uniformité (NUC), Réduction de bruit 3D (3DNR), Réduction de bruit 2D (DNS), Compression de plage dynamique (DRC), Amélioration des contours (EE)
Affichage d'image : 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC Logiciel ICC : Contrôle du module et affichage vidéo
Électrique Interface externe standard : 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension : USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de communication : TTL-232/USB2.0
Interface vidéo numérique : DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation : 4.5~5.5V
Consommation électrique typique : 0.65W
Mesure de température Température de fonctionnement : -10°C~+50°C
Plage de mesure de température : -20°C~+150°C, 100°C~+550°C
Précision de mesure de température : Le plus élevé entre ±2°C / ±2%
Mesure de température partielle : Prend en charge la sortie des valeurs maximale, minimale et moyenne des zones de mesure de température
SDK : Android/Windows/Linux ; Permet l'analyse du flux vidéo et la conversion du gris en température
Mécanique Taille du cœur nu (mm) : 25.4*25.4*16.5
Poids du cœur nu (g) : 16.6±1
Adaptabilité environnementale Température de fonctionnement : -40°C~+70°C
Température de stockage : -45°C~+85°C
Humidité : 5%~95%, sans condensation
Vibration : Vibration aléatoire, 5.35grms, 3 axes
Choc : Demi-onde sinusoïdale, 40g/11ms, Direction de choc 3 axes, 6 directions
Certification : ROHS2.0/REACH
Objectif optique Objectif optique : Focale fixe athermique : 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Niveau de protection : IP67 (lentille avant)
Applications industrielles

Le module d'imagerie thermique COIN417RG3 est appliqué dans les domaines de la thermographie, de la surveillance de sécurité, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et du sauvetage, etc.

Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Divers détecteurs infrarouges disponibles - Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en volume pour assurer une livraison rapide - Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
1. Quels sont les avantages des détecteurs infrarouges non refroidis ?
Le détecteur à plan focal infrarouge non refroidi n'a pas besoin d'appareil de refroidissement, il peut fonctionner à température ambiante et présente les avantages d'un démarrage rapide, d'une faible consommation d'énergie, d'une petite taille, d'un poids léger, d'une longue durée de vie, d'un faible coût, etc.
2. Quelles sont les considérations clés concernant un détecteur infrarouge / module thermique pour votre application ?
• La résolution du détecteur
• La taille des pixels
• Le NETD
• La qualité de l'image
• Les options d'objectif
• La consommation d'énergie
• La taille et le poids
• L'interface mécanique et électrique
• Le budget
