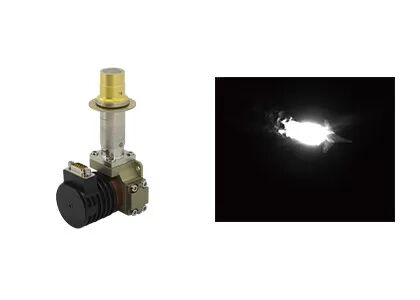

RS058 LWIR a refroidi le détecteur infrarouge 640x512 pour le système de contrôle à distance
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xNETD | ≤25mK | Technologie | Infrarouge |
---|---|---|---|
Résolution | 640x512 / 15μm | Domaine spectral | 7.7~9.5 (LW) |
Matériel | T2SL | TAILLE | 148x58.5x71mm |
Surligner | RS058 LWIR a refroidi le détecteur infrarouge,640x512 LWIR a refroidi le détecteur infrarouge,Détecteur d'IR refroidi par système de contrôle à distance |
LWIR a refroidi le détecteur infrarouge 640x512/15µm pour l'application de sécurité
Le type le super-réseau 640x512/15µm LWIR de GST C615S d'II a refroidi le détecteur infrarouge intégré dans la caméra de sécurité pour la surveillance de long terme
Le C615S est 640x512 une résolution, détecteur infrarouge de longue vague de taille de pixel de 15μm avec l'ensemble plus frais intégré de vase Dewar (IDCA). Adoptant la technologie de pointe de T2SL, il a le rendement quantique élevé, débit d'images élevé, sensibilité élevée, uniformité à faible bruit et bonne et pourrait résister à la poussière et à l'interférence réfléchie. La qualité exceptionnelle d'image des cibles peut être obtenue sous un grand choix d'environnements complexes, tels que des commandes de véhicule dans l'atmosphère poussiéreuse, des voiles de bateau sur l'eau avec la réflexion de la lumière et l'avion vole par le nuage.
Avec la résolution 640x512 et le lancement réduit de pixel à 15µm, C615S LWIR a refroidi le détecteur fournit l'image claire et la représentation supérieure. Il comporte en la plupart de technologie de pointe, de rendement quantique élevé, de débit d'images élevé, d'irrégularité de sensibilité, à faible bruit, meilleure élevée etc.
Sans crainte d'interférence, le détecteur de super-réseau de C615S LWIR convient à la détection de cible à l'arrière-plan complexe, tel que des bateaux sur la mer dans la scène de la réflexion de la lumière sur la surface de l'eau, des avions à l'arrière-plan des nuages dans le ciel, etc.
Détection de LWIR
• Pénétration forte par les atmosphères poussiéreuses et adaptabilité à l'environnement complexe
• Non troublé par des effets et des réflexions de la lumière de reflet du soleil
• Capacité de détecter les objets cryogéniques
Technologie de T2SL
• Rendement quantique élevé, sensibilité élevée, NETD typique aussi bas comme 25mK
• Production en série, bonne uniformité
Fiabilité élevée
• La température élevée d'opération de FPA
Modèle | C615S LWIR |
Matériel | T2SL |
Résolution | 640x512 |
Lancement de pixel | 15um |
Domaine spectral | 7.7μm~9.5μm LW |
Mode fonctionnant | Instantané ; ITR et entrelacer le mode d'intégration de Binning ; Mode de Windows ; Procédé antiflou |
Capacité de charge | ITR : 12.22Me-/6.67Me- Entrelacez Binning : 24.44Me-/13.33Me- |
Dynamique | ITR : ≥76dB Entrelacez Binning : ≥77dB |
La Manche de sortie | 4 ; Jusqu'à 22,5 Mpixel/s par sortie |
NETD | ≤30mK (F2 ITR) ≤25mK (le F2 entrelacent Binning) |
Taux efficace de pixel | ≥99.5% |
Irrégularité de réponse | ≤8% |
Un type plus frais | RS058 |
Puissance régulière | <8w> |
Max Power Consumption | <17w> |
Alimentation d'énergie | C.C 24V |
Temps de refroidissement | <5min30s> |
Poids | ≤600g |
Dimension (millimètres) | 148x58.5x71 |
La température fonctionnante | -45°C | +71°C |
Le capteur refroidi par LWIR de C615S IR est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Comment fait plan focal non refroidi le travail de microbolometer de rangée ?
À l'aide du principe de l'effet thermique rayonnant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie de rayonnement infrarouge en énergie calorifique avec le matériel d'absorption infrarouge, de sorte que la température des augmentations matérielles sensibles. Puis, un certain paramètre physique des changements substantiels sensibles en conséquence et convertis dans le signal électrique ou le signal léger évident par un certain mécanisme de conversion conçu pour réaliser la détection de l'objet.
2. Quel est l'avantage du microbolometer non refroidi de voix ?
Le détecteur infrarouge non refroidi de plan focal n'a pas besoin d'un dispositif plus frais intégré de l'Assemblée de vase Dewar (IDCA) et peut travailler à la température ambiante. Il a les avantages du début rapide, consommation de puissance faible, petite taille, poids léger, longue durée, coût bas et ainsi de suite. Bien que la sensibilité du détecteur infrarouge non refroidi de plan focal ne soit pas aussi bonne que ce des détecteurs infrarouges refroidis, après des années du développement, sa représentation de coût a été évidemment meilleure que le détecteur refroidi, qui a une plus large perspective d'application.
