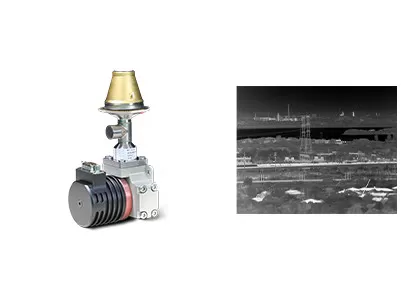

Détecteur infrarouge refroidi de 1280x1024 12 μm intégré Dewar Cooler Assembly avec 18mK NETD

  • 1280x1024 12μm Integrated Dewar Cooler Assembly Cooled Infrared Detector with 18mK NETD
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle C1212M
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 1280x1024/12μm NETD 18 mK (F2/F4)
Gamme spectrale 3,7 ~ 4,8 μm MW Max. Fréquence d'images 100Hz
Alimentation 24 V CC Température de fonctionnement -45 ℃ ~ + 71 ℃
Mettre en évidence

Détecteur FPA refroidi de 12 mm de mégapixels

,

Détecteur FPA refroidi 1280x1024

,

Détecteur refroidi FPA à haute sensibilité
Laisser un message
Description de produit
Vue d'ensemble du produit

Doté d'une matrice de plan focal de 1280×1024 mégapixels avec une hauteur de pixel de 12 μm largement adoptée, le C1212M offre quatre fois le nombre de pixels des détecteurs traditionnels de 640×512/15 μm sur la même zone cible,résultant d'un champ de vision plus large et de détails plus riches sur la cibleLorsqu'il est associé à une optique à distance focale plus courte, il atteint la même plage de détection, ce qui en fait un choix idéal pour la détection à longue portée et la reconnaissance d'image détaillée.

Principales caractéristiques
Performance exceptionnelle
  • 1280×1024 haute définition pour une VFO plus large et une distance plus longue
  • Taille de pixel de 12 μm pour une meilleure résolution spatiale
Une image nette et claire
  • Sensitivité élevée, NETD typique aussi bas que 18mK
  • Bonne homogénéité, taux de pixels effectif > 99,5%
Conception pour des applications spécifiques
  • Le nombre de F peut être personnalisé
  • Fourniture continue garantie
Spécifications du produit
Modèle Détecteur infrarouge refroidi MWIR HD C1212M
Matériau sensible TCM
Résolution 1280 × 1024
Taille des pixels 12 μm
Réponse spectrale 30,7 μm ± 0,2 μm 4,8 μm ± 0,2 μm
Mode de fonctionnement Rapport de l'activité de l'établissement
Capacité de charge 6.75Me-/4.8Me- ((ITR); 5.25Me-/3.3Me- ((IWR)
Dimension dynamique Mode ITR ≥ 80 dB; mode IWR ≥ 76 dB
Canaux de sortie 4 ou 8 canaux; jusqu'à 20 MHz par sortie
Taux de cadrage maximal 100 Hz
NETD typique 18mK (F2/F4)
Taux de pixels effectif ≥ 99,5%
Non-uniformité de réponse ≤ 8%
Cryocooler configurable RS058F (Rotary Stirling Cryocooler) -- LS734 (Linier Stirling Cryocooler) -- est un appareil de refroidissement de l'air qui est utilisé pour le refroidissement de l'air.
Consommation d'énergie constante (23°C) Le résultat est un résultat positif.
Consommation de puissance maximale (71°C) Le résultat est un résultat positif.
Énergie 24 V en courant continu
Temps de refroidissement (23°C) Il est temps de passer à l'étape suivante.
Taille maximale (mm) 149×58.5×71 (RS058F) Il y a un compresseur Φ46×122, Dewar Φ55×119 (LS734)
Poids (g) Les résultats sont les suivants:
Température de fonctionnement -45°C ≈ +71°C
Applications industrielles

Le détecteur infrarouge refroidi par cryogénie MWIR C1212M est largement utilisé dans de nombreux domaines tels que la NDT, la surveillance environnementale, la surveillance à longue portée, la recherche scientifique et plus encore.

Nos avantages

Pendant le processus de vente, SensorMicro offre un soutien technique complet pour l'intégration et le débogage des produits.fournir une documentation technique détaillée du produitNous assurons une intégration en douceur de nos détecteurs infrarouges, modules thermiques et noyaux infrarouges dans les produits finaux des clients,raccourcir le cycle de R&D et améliorer l'efficacité de la productionPour les projets à grande échelle ou complexes, nous assignons également des chefs de projet dédiés pour coordonner les ressources, suivre l'avancement du projet et résoudre les problèmes techniques en temps opportun.

Questions fréquemment posées
1Qu'est-ce qu'un détecteur infrarouge / capteur d'imagerie thermique?

Les ondes infrarouges ne peuvent pas être vues à l'œil humain.le transformer en signal électrique, puis en produisant des images thermiques visibles.

2Qu'est-ce que le PNL?

WLP fait référence à l'emballage de niveau de la wafer. Il s'agit du processus consistant à compléter l'emballage à haut vide directement sur l'ensemble de la wafer MEMS, puis à écrire et à couper pour fabriquer un seul capteur infrarouge.Avec un paquet métallique et un paquet céramique., ce sont les 3 principaux formats de détecteurs infrarouges non refroidis.

3Quel est l'avantage du WLP?

Les détecteurs IR WLP sont spécialement conçus pour répondre aux exigences de miniaturisation et de faible coût dans l'application de la technologie infrarouge sur le marché de l'électronique grand public.Nous offrons maintenant une variété de solutions de modules infrarouges WLP pour stimuler de nouvelles applications dans les marchés émergents..
