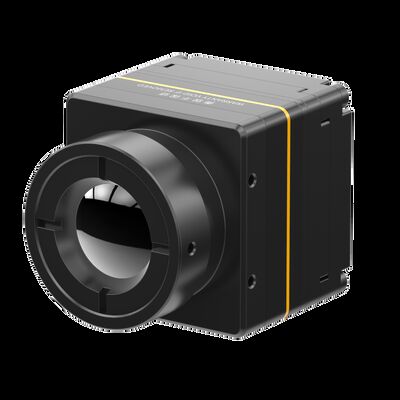

Noyau de petite taille 400x300 COIN417G2 de formation d'images thermiques de longue vague
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | μm de 384x288 /17 | NETD | ≤50mK |
---|---|---|---|
Domaine spectral | 8~14μm | Taille | 21x22.3x15.6mm (avec la lentille de 9.1mm) |
Température ambiante | -20℃~+550℃ (personnalisable) | Exactitude de la température | ±3℃ ou ±3% |
Surligner | Noyau 400x300 de formation d'images thermiques,Noyau de formation d'images thermiques de Vox,noyau thermique de la caméra 384x288 |

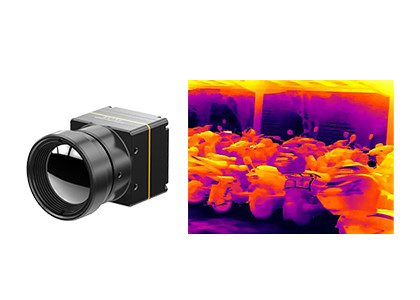

Noyau de petite taille 400x300 COIN417G2 de formation d'images thermiques de longue vague
Noyau non refroidi de caméra de formation d'images thermiques de FPA avec le détecteur 400x300 infrarouge
Le module COIN417G2 infrarouge non refroidi est une nouvelle génération que la version de COIN417 a développée par la technologie des sondes globale (GST). Il intègre le détecteur infrarouge de niveau de représentation du paquet de gaufrette de μm de 400x300@17 (WLP), le circuit de traitement des signaux de haute performance et l'algorithme à traitement d'images tel que la correction d'irrégularité (NUC), la réduction du bruit 3D (3DNR), la 2D réduction du bruit (DNS), la compression de dynamique (transporteur), l'amélioration de bord (EE).
Les caractéristiques infrarouges du module COIN417G2 dans la présentation thermique pointue et croquante d'image, la dimension compacte et le coût bas. Elle a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.
Le module COIN417G2 thermique soit utilisé en thermographie, contrôle de la sécurité, lutte contre l'incendie et délivrance, extérieur, AIoT, matériel intelligent, charge utile d'UAV, ADAS etc.
La technologie des sondes globale est un fournisseur des détecteurs infrarouges non refroidis refroidis et des modules infrarouges de formation d'images thermiques. Ces détecteurs infrarouges de FPA et noyaux thermiques de caméra sont les composants partiels des caméras thermiques infrarouges, qui sont particulièrement utilisées pour les conditions secondaires de développement des clients.
Excellente représentation d'image
• Algorithme puissant de processus d'image : NUC/3DNR/DNS/DRC/EE
• Présentez une qualité plus pointue et plus claire d'image
Mesure de la température
• Avec la gamme de 20℃~150℃, 0~550℃
• Personnalisation et expansion de soutien
Un rendement plus élevé
• Avec du temps de démarrage à 3s et à puissance aussi bas que 0.7w
Une intégration plus rapide
• Interface de sortie d'image de soutien DVP/LVDS, sortie vidéo numérique de RAW/YUV, contrôle de porte série
Modèle | COIN417G2/R |
Représentation de détecteur d'IR | |
Matériel | Vox |
Résolution | 400×300 |
Lancement de pixel | 17μm |
Domaine spectral | 8μm ~14μm |
NETD typique | ≤40mK |
À traitement d'images | |
Débit d'images | 50Hz/30Hz/25Hz |
Temps de démarrage | 3s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) 2D réduction du bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Bourdonnement de Digital | 1X~8X bourdonnement continu, 1/8 taille d'étape (sortie de YUV) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Spécifications électriques | |
Interface externe standard | 50Pin_HOURS : DF40C-50DP-0.4V (51), (HEURES, mâle) |
Conseil d'extension d'USB | Type-c |
Interface de communication | TTL-232/USB2.0 |
Interface visuelle de Digital | CMOS8/CMOS16/LVDS/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.7W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~+50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ ; Personnalisation et expansion de soutien |
Exactitude de mesure de la température | Plus grand de ±3℃ ou de ±3% |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 25.4×25.4×29.3 (avec la lentille de 9.1mm) 25.4×25.4×41.2 (avec la lentille de 13mm) 25.4×25.4×40 (avec la lentille de 19mm) |
Poids | 29g±3g (avec la lentille de 9.1mm) 42g±3g (avec la lentille de 13mm) 44g±3g (avec la lentille de 19mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, triaxial |
Choc | Demi onde sinusoïdale, 40g/11ms, triaxial, direction 6 |
Certificats | ROHS2.0/REACH |
Optique | |
Lentille facultative | Athermal fixe : 9.1mm/13mm/19mm |
Niveau de protection | IP67 |
1. Quelle est la thermographie infrarouge ?
La thermographie est une nouvelle et efficace technologie de la méthode diagnostique non envahissante basée sur la détection de température de surface d'objet. Le rayonnement (IR) infrarouge a émis d'un objet est enregistré et visualisé sous forme de carte de distribution de la température.
2. Pour quoi la thermographie infrarouge peut-elle être employée ?
L'image thermique infrarouge peut être employée pour effectuer les inspections à la maison, déterminer des défauts structurels, des défauts électriques, des pannes mécaniques, des changements physiologiques des personnes et des animaux et beaucoup plus.
3. Quels sont les avantages de la thermographie infrarouge ?
Pour l'essai non destructif, il est simple d'examiner et rapide à la réponse sans dommages, qui des résultats dans des coûts économisants, efficacité croissante de travail, réduisant la main d'oeuvre et la dépréciation d'équipement.
Pour la thermographie médicale, il est très efficace de trouver les problèmes cachés dans le corps humain, le coffre-fort de 100% sans rayonnement et la douleur, qui est un outil idéal pour le dépistage médical tôt.
