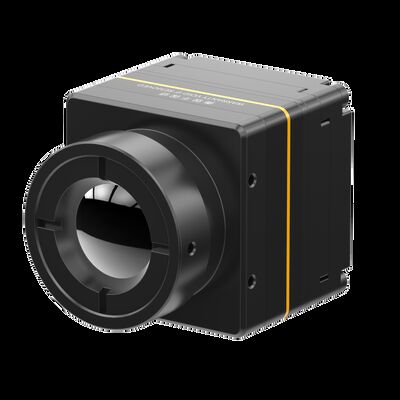

Noyau de caméra d'imagerie thermique FPA non refroidi avec détecteur infrarouge 384x288/17μm

  • Uncooled FPA Thermal Imaging Camera Core with 384x288/17μm Infrared Detector
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417G3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Fréquence d'images numérique 25/30/50 Hz Résolution 384x288 /17μm
Vidéo numérique BRUT/YUV422 NETD ≤30mK/F1.0/25℃
Gamme spectrale 8~14μm Vidéo analogique PAL/NTSC
Mettre en évidence

Noyau non refroidi de caméra de formation d'images thermiques de FPA

,

noyau de caméra de la formation d'images thermiques 400x300

,

noyau thermique de caméra du détecteur 400x300 infrarouge
Laisser un message
Description de produit
Noyau de caméra d'imagerie thermique FPA non refroidi avec détecteur infrarouge 384x288/17μm
Description du produit

Le module infrarouge non refroidi COIN417G2 intègre un détecteur d'imagerie infrarouge 384x288/17μm (WLP), un circuit de traitement du signal haute performance et un algorithme de traitement d'image. Les performances du cœur infrarouge ont été encore améliorées grâce à la puce ASCI améliorée. En outre, ses performances d'image augmentent de 30 % grâce à l'utilisation d'un algorithme de traitement d'image avancé.

Le module infrarouge COIN417G2 se caractérise par une présentation d'image thermique nette et nette, une taille compacte et un faible coût.

Jusqu’à présent, nous avons fourni aux intégrateurs diverses solutions d’imagerie thermique infrarouge matures et stables. Il est plus facile pour le module commun d'imagerie thermique de la série COIN d'être intégré dans davantage de produits terminaux et réduit considérablement les coûts pour les intégrateurs.

Le module thermique COIN417G2 peut être utilisé dans la vision industrielle, la surveillance de la sécurité, la lutte contre les incendies et le sauvetage, l'extérieur, la vision industrielle, l'ADAS, etc.

Principales caractéristiques

Fonctionnalité complète, conception rentable
• Développé à l'aide d'un détecteur d'emballage au niveau des tranches à coût élevé
• Intégré à des algorithmes avancés de traitement d'image pour améliorer la qualité de l'image

Performances exceptionnelles, imagerie supérieure
• Haute sensibilité avec un NETD typique≤30 mK
• Les algorithmes d'image de nouvelle génération fournissent des images thermiques plus claires et plus nettes

Extension flexible, intégration rapide
• Plusieurs options de lentilles optiques disponibles pour s'adapter à divers scénarios d'application
• Prend en charge les interfaces de sortie d'image USB2.0/DVP/LVDS/BT.656
• Produit des données d'image RAW/YUV avec contrôle du port série

Spécifications du produit
Modèle COIN417G3
Indicateurs de détecteurs IR
Matériel sensible VOX
Résolution 384×288
Taille des pixels 17μm
Réponse spectrale 8 μm ~ 14 μm
NETD typique ≤30mK/F1.0/25℃
Traitement d'images
Fréquence d'images numérique 25/30/50Hz
Heure de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique BRUT/YUV422
Algorithme d’images Correction de non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression de plage dynamique (DRC)
Amélioration des bords (EE)
Affichage des images 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud).
Logiciel PC
Logiciel CCI Contrôle du module et affichage vidéo
Électrique
Interface externe standard 50 broches : DF40C-50DP-0,4 V (51), (HRS, mâle).
Carte d'extension USB3.0/USB2.0/VPC/USB2.0 et VPC
Interface de communication TTL-232/USB2.0
Interface vidéo numérique DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation 4,5 ~ 5,5 V
Consommation électrique typique 0,65 W
Mécanique
Taille du noyau nu (mm)
25,4 mm × 25,4 mm × 16,5 mm
Poids du noyau nu (g) 16,6 ± 1
Adaptabilité environnementale
Température de fonctionnement -40 ℃ ~ + 70 ℃
Température de stockage -45 ℃ ~ + 85 ℃
Humidité 5 % ~ 95 %, sans condensation
Vibration Vibration aléatoire, 5,35 g, 3 axes
Impact Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois
Attestation ROHS2.0/REACH
Lentille optique
Lentille optique Athermique à mise au point fixe : 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Niveau de protection IP67 (lentille avant)
Votre partenaire de confiance en détection infrarouge
  • Expertise technique approfondie
    Forts de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides capacités en matière de conception de puces, de fabrication de plaquettes, de conditionnement et de test, ainsi que d'intégration de systèmes. Notre base solide nous permet de fournir en permanence des produits innovants et fiables qui répondent aux demandes changeantes du marché.
  • Axé sur l'innovation et la mise en œuvre pratique de la détection infrarouge
    Nous nous engageons à réaliser des percées technologiques dans le domaine de l'imagerie thermique, en repoussant constamment les limites en matière de NETD, de SWaP et de température de fonctionnement. Nos produits sont constamment à la pointe des applications en matière de sécurité, de surveillance industrielle, de systèmes intelligents, etc.
  • Portefeuille de produits diversifié
    Soutenus par une R&D indépendante et de multiples voies techniques, nous proposons une gamme complète de composants de détection infrarouge, refroidis et non refroidis, offrant des solutions sur mesure pour une grande variété d'industries.
  • Une validation rigoureuse de la fiabilité garantit l'assurance qualité
    Soutenus par un système de gestion de la qualité robuste, nos produits sont soumis à de multiples procédures de tests tout au long de la production pour garantir la stabilité et la fiabilité à long terme.
  • Support technique professionnel et services de développement conjoint
    Notre équipe d'ingénierie travaille en étroite collaboration avec les équipes R&D et produits des clients pour accélérer l'intégration du système, améliorer l'efficacité et réduire les délais de mise sur le marché. Votre réussite est notre mission commune.
Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Divers détecteurs infrarouges disponibles
  • Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en volume pour assurer une livraison rapide
  • Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
FAQ
1. Qu’est-ce que la thermographie infrarouge ?
La thermographie est une technologie nouvelle et efficace de méthode de diagnostic non invasive basée sur la détection de la température de surface d'un objet. Le rayonnement infrarouge (IR) émis par un objet est enregistré et visualisé sous la forme d'une carte de répartition de la température.
2. A quoi peut servir la thermographie infrarouge ?
L'image thermique infrarouge peut être utilisée pour effectuer des inspections de maisons, déterminer des défauts structurels, des défauts électriques, des défauts mécaniques, des changements physiologiques chez les personnes et les animaux et bien plus encore.
3. Quels sont les avantages de la thermographie infrarouge ?
Pour le test non destructif, il est simple à tester et rapide à réagir sans dommage, ce qui entraîne des économies, une augmentation de l'efficacité du travail, une réduction de la main-d'œuvre et de la dépréciation des équipements.

Pour la thermographie médicale, il est très efficace de détecter les problèmes cachés dans le corps humain, de manière 100 % sûre, sans radiation ni douleur, ce qui constitue un outil idéal pour un dépistage précoce de la santé.
