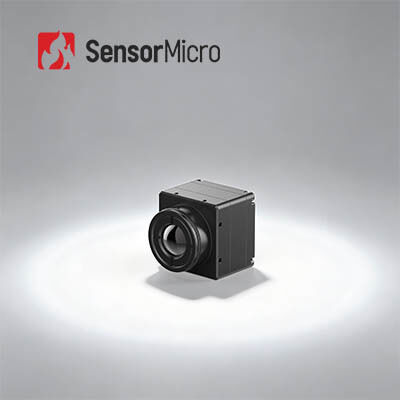

SWaP-C Module d'imagerie thermique non refroidi LWIR 384×288/17μm avec une précision de ±2°C / ±2% et une consommation d'énergie de 0,65 W

  • SWaP-C Uncooled Thermal Imager Module Core LWIR 384×288/17μm with ±2℃ / ±2% Accuracy and 0.65W Power Consumption
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417RG3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384 × 288/17 μm Précision de la mesure de la température Plus grand de ±2℃ / ±2%
Consommation électrique typique 0.65W NETD typique ≤30mK
Gamme spectrale 8~14μm Fréquence d'images 25 Hz/30 Hz/50 Hz
Mettre en évidence

Module non refroidi flexible d'imageur thermique

,

module non refroidi de l'imageur 640x512 thermique
Laisser un message
Description de produit
SWaP-C Module d'imagerie thermique non refroidi noyau LWIR 384*288/17μm
Vue d'ensemble du produit

Le noyau de la caméra infrarouge COIN417RG3 pour la mesure de la température est équipé d'un détecteur infrarouge non refroidi de 384*288/17μm et intègre un composant de mesure de la température en temps réel.Il supporte une large plage de températures avec une précision de ±3°C ou ±3%Sa conception à très faible consommation et sa compatibilité avec les interfaces industrielles standard réduisent considérablement les coûts de développement et d'intégration.

Principales caractéristiques
  • Caractéristiques complètes, rentables:Développé sur la base de détecteurs IR non refroidis rentables avec des algorithmes de traitement d'image avancés intégrés pour améliorer la qualité de l'image.une plage de température de support de -20°C à 150°C et de 100°C à 550°C, personnalisable pour des gammes étendues.
  • Extension flexible et intégration rapide:Plusieurs options de lentilles optiques sont disponibles pour répondre à divers besoins d'application. Prend en charge plusieurs modes de sortie, y compris USB2.0 / DVP / LVDS / BT.656. Produit des données d'image RAW/YUV avec contrôle des ports série.
Spécifications du produit
Modèle Le montant de la taxe est fixé à la valeur de la taxe.
Indicateurs des détecteurs IR Matériau sensible: VOx
Résolution: 384*288
Taille des pixels: 17 μm
Réponse spectrale: 8 μm à 14 μm
NetD typique: ≤ 30mK
Traitement des images Taux d'images numériques: 25/30/50Hz
Temps de démarrage: 6 s
Vidéo analogique: PAL/NTSC
Vidéo numérique: RAW/YUV422
Algoritme d'image: correction de la non-uniformité (NUC), réduction du bruit 3D (3DNR), suppression du bruit 2D (DNS), compression de la plage dynamique (DRC), amélioration du bord (EE)
Affichage de l'image: 10 types (blanc chaud / lave / rouge de fer / fer chaud / médical / arctique / arc-en-ciel 1 / arc-en-ciel 2 / teint / noir chaud)
Électricité Interface externe standard: 50Pin: DF40C-50DP-0.4V ((51), (HRS, mâle)
Le système d'exploitation de l'appareil est équipé d'un système d'exploitation de l'appareil.
Interface de communication: TTL-232/USB2.0
Interface vidéo numérique: DVP8/DVP16/USB2.0/BT.656/LVDS
Voltage d'alimentation: 4,5 à 5,5 V
Consommation d'énergie typique: 0,65 W
Mesure de la température Température de fonctionnement: -10°C à +50°C
Plage de mesure de la température: -20°C à +150°C, 100°C à +550°C
Précision de mesure de la température: supérieure à ±2°C / ±2%
Mesure de la température partielle: valeur maximale, minimale et moyenne de la puissance de support des zones de mesure de la température
SDK: Android/Windows/Linux; réaliser l'analyse du flux vidéo et la conversion du gris à la température
Les appareils électroménagers Taille du noyau nu (mm): 25,4*25,4*16.5
Poids du noyau nu ((g): 16,6±1
Adaptabilité à l'environnement Température de fonctionnement: -40°C à +70°C
Température de stockage: -45°C à +85°C
Humidité: 5% à 95%, non condensant
Vibration: Vibration aléatoire, 5,35 grammes, 3 axes
Impact: demi-onde sinusoïdale, 40 g/11 ms, direction de l'impact 3 axes, direction 6
Certification: ROHS2.0 ou REACH
Lentilles optiques Lentille optique: Focalisation fixe Athermique: 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm
Niveau de protection: IP67 (lentille frontale)
Applications industrielles

Le module de caméra infrarouge COIN417RG3 est largement utilisé en thermographie, sécurité et surveillance, extérieur, lutte contre les incendies et sauvetage, AIoT, matériel intelligent, ADAS et autres applications industrielles.

Notre gamme de produits
  • Haute sensibilité et excellentes performances
  • Technologie de pointe dans l'industrie infrarouge
  • Différents détecteurs infrarouges disponibles - détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
  • Production en série pour assurer une livraison rapide - trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?

L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Il convertit le rayonnement infrarouge invisible en images thermiques infrarouges visibles avec une distribution de température de la surface cible.Différents objets et même différentes parties d'un même objet ont des capacités de rayonnement et une force de réflexion infrarouge différentes.

À quoi sert l'imagerie infrarouge?

Les applications d'imagerie infrarouge comprennent la vision nocturne, la recherche et le sauvetage, les tests non destructifs, la prévention des épidémies, la thermographie, la sécurité et la surveillance, la lutte contre les incendies,et diverses applications industrielles.

C'est quoi un module thermique?

Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'un matériel électronique avec logiciel et algorithme intégrés.C'est l'unité fonctionnelle minimale d'un appareil d'imagerie thermique.
