Module non refroidi 256x192/12μm de formation d'images thermiques pour la caméra de sécurité
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | iLC212 |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 256x192 | Consommation d'énergie | 700 mW |
|---|---|---|---|
| Gamme spectrale | 8~14μm | Pas de pixels | 12μm |
| NETD | ≤65mK | Fréquence d'images | 25 Hz/30 Hz |
| Mettre en évidence | Module non refroidi de formation d'images thermiques,Module 256x192 de formation d'images thermiques |
||
Description de produit

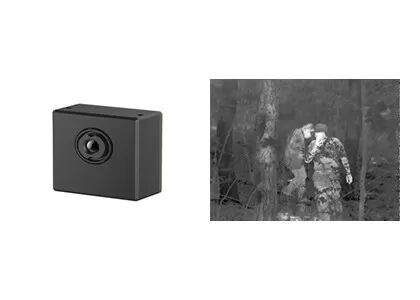

Module d'imagerie thermique 256x192 / 12μm non refroidi pour caméra de sécurité
Description du produit
En tant que représentant du noyau de la caméra thermique à faible coût, le module d'imagerie IR non refroidi iLC212 est très approprié pour les clients qui ont des exigences strictes de petite taille,un poids léger et un prix très bas dans le domaine de la sécurité et de la surveillance.
L'iLC212 comprend un détecteur infrarouge de taille exceptionnellement petite (WLP) de 256x192 / 12 μm qui capte le spectre infrarouge à longue onde (LWIR) qui va de 8 à 14 μm.
Grâce à son SWaP-C entièrement optimisé, le module de caméra thermique iLC212 peut être intégré dans des caméras de sécurité avec surveillance grand angle et mesure de température à distance.
Principales caractéristiques
- Applications SWaP-C entièrement optimisées
- Convient pour divers produits infrarouges
- Une large gamme d'applications en imagerie thermique
- Faible consommation électrique
Spécifications du produit
| Modèle | Le montant de l'aide est calculé en fonction de l'activité. |
| Performance du détecteur IR | |
| Matériel | Oxyde de vanadium non refroidi |
| Résolution | 256×192 |
| Taille des pixels | 12 μm |
| Réponse spectrale | 8 μm à 14 μm |
| Résultats | Le système d'échantillonnage doit être conforme à l'annexe I. |
| Traitement des images | |
| Vidéo numérique | RAW/YUV/BT656; prise en charge de la transmission vidéo USB2.0; ligne de paramètre de prise en charge de la mesure de la température |
| Taux de cadrage numérique | 25 Hz/30 Hz |
| Affichage de l'image | Noir chaud/blanc chaud/pseudo-couleur |
| Algoritme d'image | Correction de la non-uniformité (NUC) Réduction du bruit de l'image 3D (3DNR) Réduction du bruit 2D (DNS) Compression à portée dynamique (DRC) Amélioration de l'EE |
| Temps de démarrage | ≤ 3 s |
| Mesure de la température | |
| Plage de température de fonctionnement | -10°C à +50°C |
| Plage de mesure de la température | -20°C~+150°C, Prise en charge de la plage de mesure de la température Extension et personnalisation |
| Précision de mesure de la température | ±3°C/±3% (prenez la valeur la plus élevée) @23°C±5°C; la distance de mesure de la température est de 1,5 m |
| Mesure régionale de la température | Prise en charge de toute mesure de température de zone, valeur maximale, valeur minimale et valeur moyenne de la zone de sortie |
| Le SDK | Version Windows / Linux, réaliser l'analyse du flux vidéo et la conversion du gris en température |
| Interface électrique | |
| Interface extérieure | Connecteur 30pin_HRS Entrée de puissance Vidéo numérique Le système de communication est compatible avec le système d'exploitation de l'Union européenne.0 GPIO, etc. |
| La communication | Le système de communication est compatible avec le système d'exploitation de l'Union européenne.0 |
| Composante d'expansion | Conseil de la CVP |
| Logiciel pour PC | |
| Logiciel ICC | Module de commande et affichage vidéo |
| Système de puissance | |
| Énergie | DC 3,3 V±0,1 V |
| Consommation d'électricité | L'état d'équilibre: 0,70 W/3,3 V @ 23 ± 3 °C |
| Les biens matériels | |
| Des connecteurs | Modèle de connecteur externe: DF40C-30DP-0.4V (51), (HRS-Homme) Modèle de connecteur d'accouplement: DF40C (2.0)-30DS-0.4V (51), (HRS-Femme) |
| Taille | 21 mm × 21 mm × 12,8 mm (y compris l'objectif de 3,2 mm) |
| Le poids | 8.9g±0,5g (y compris l'objectif de 3,2 mm) |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C ≈ +70°C |
| Température de stockage | -45°C ≈ + 85°C |
| Humidité | 5% à 95%, sans condensation |
| Résistance aux chocs et aux vibrations | Impact: demi-onde sinusoïdale, 40 g/11 ms, 3 axes, 6 directions Vibration: 5,35 grammes, trois axes |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentille | |
| Lentille optionnelle | 3.2 mm/F1.1, HFOV: 55,6±2,8°; revêtement: AR |
Applications industrielles
Le module d'imagerie thermique iLC212 est appliqué au domaine de la sécurité et de la surveillance. Il convient à l'intégration dans la caméra cachée, la caméra numérique, la caméra à dôme, la caméra de boîte, etc.
Notre gamme de produits
Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
Une grande variété de produits
Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performance exceptionnelle
Une image claire, une taille compacte, une faible consommation d'énergie, une sensibilité élevée et une grande fiabilité, conçues pour fonctionner dans un large éventail de conditions environnementales.
Facilité d'intégration
Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Questions fréquemment posées
1Comment choisir la bonne résolution du détecteur infrarouge?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur à prendre en considération.vous pouvez choisir le détecteur infrarouge à basse résolutionSi vous avez besoin d'une image très claire pour des besoins spéciaux, tels que la surveillance à distance, vous pouvez choisir un détecteur infrarouge haute résolution de 1280x1024.
2Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
- Le blanc gris est plus adapté à la cible avec une petite différence de température
- Le rouge et le bleu conviennent mieux à la scène où il faut trouver les points problématiques.
- Le rouge de fer est la palette de couleurs standard de l'industrie électrique.
Remarque: quelle que soit la palette choisie, la température thermique ne changera pas du tout.
3. Comment choisir une lentille thermique infrarouge appropriée?
- L'objectif standard peut atteindre des cibles normales à une distance appropriée
- Pour le téléobjectif, il convient à des cibles relativement petites qui doivent être vues de loin
- Pour voir plus de détails d'objets à courte distance, l'objectif grand angle est meilleur.
- Les lentilles macro sont pour voir des cibles très minces de près, comme un circuit de puce.
