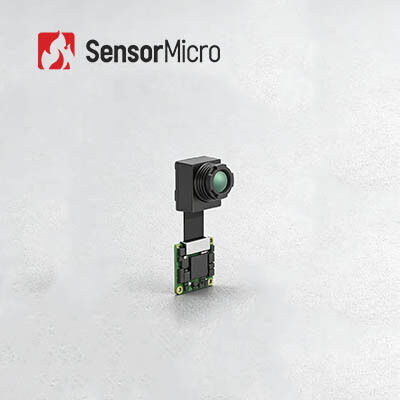

Module infrarouge de caméra de Mini Thermal Camera Core Uncooled FPA 256x192 12μm avec la thermographie
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 256x192/12μm | NETD | <40mK |
---|---|---|---|
Domaine spectral | 8~14μm | Taille | 20x20x10.4mm |
Température ambiante | -20℃~+150℃ (personnalisable) | Exactitude de la température | ±3℃ ou ±3% |
Surligner | noyau thermique de la caméra 256x192,Noyau thermique de caméra non refroidi,Module infrarouge de caméra de FPA |
Module thermique infrarouge non refroidi léger de 256x192/12μm FPA avec la formation d'images thermiques
COIN212/R est un du noyau de caméra de formation d'images thermiques de série de PIÈCE DE MONNAIE développé par la technologie des sondes globale (GST). Il intègre le détecteur infrarouge non refroidi de niveau de Vox du paquet de gaufrette de 256x192/12μm (WLP), le circuit de traitement des signaux de haute performance et l'algorithme à traitement d'images. Il a une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle.
Ses caractéristiques légères et flexibles avec de diverses interfaces industriellement compatibles rendent ce petit module infrarouge de caméra salutaire aux clients d'OEM pour le développement et l'intégration secondaires dans toutes sortes d'imageurs thermiques et caméras thermographiques infrarouges.
Jusqu'ici, nous avons fourni à nos clients de diverses solutions thermiques infrarouges mûres et stables d'intégration de module. Il est plus facile que le module thermique infrarouge de caméra de série de PIÈCE DE MONNAIE soit intégré dans des produits plus terminaux et réduit considérablement le coût pour des clients.
- Mini Size : 20x20x10.4mm
- NETD<40mk>
- Poids léger <8g>
- Consommation de puissance faible
- Développement et intégration rapides
Modèle | COIN212/R |
Représentation de détecteur d'IR | |
Résolution | 256x192 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | <40mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <3s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656 |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE/DNR |
Spécifications électriques | |
Interface externe standard | 30pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 3.5~5.5V |
Puissance typique | <0> |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Chaîne de mesure de la température | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±3°C ou ±3% (prenez la valeur maximale) |
SDK | Appui ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 20x20x10.4 (avec la lentille) |
Poids | 7.5g±0.5g (avec la lentille) |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 3.2mm |
Le module non refroidi de caméra de COIN212/R LWIR est très utilisé en thermographie, sécurité et surveillance, extérieur, lutte contre l'incendie et délivrance, AIoT, matériel intelligent, charges utiles d'UAV, ADAS etc.
1. Quelle est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation de rayonnement de chaque partie de la scène, de ce fait montrant les caractéristiques de la scène.
2. Quel est l'avantage de la formation d'images thermiques infrarouge ?
---Voir l'obscurité totale
---Identification sous le camouflage
---Détection de long terme
---Détection de distribution de la chaleur
---Mesure de non contact de la température
---Conscience de profession
---Et ainsi de suite
3. Quelles sont les applications de la formation d'images thermiques infrarouge ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans le courant électrique, la sécurité et la surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres champs traditionnels.
