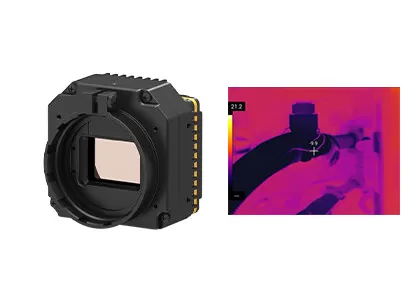

Module d'imagerie thermique compact non refroidi avec une résolution de 640x512 et une taille de pixel de 12 μm pour une faible consommation d'énergie

  • Compact Uncooled Thermal Imaging Module with 640x512 Resolution and 12μm Pixel Size for Low Power Consumption
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iTL612R pro
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 640x512 / 12μm NETD ≤40mK
Gamme spectrale 8~14μm Taille 17,3 × 17,3 × 23,4 (objectif 9,1 mm)
Tension d'alimentation 4,2-5,5V Consommation électrique typique 0,5w
Mettre en évidence

Module infrarouge de formation d'images thermiques de LWIR

,

Module infrarouge 640x512 de formation d'images thermiques
Laisser un message
Description de produit
Module d'imagerie thermique compact non refroidi 640x512 / 12 μm Intégré dans des appareils portables
Description du produit

équipé d'un détecteur infrarouge de niveau de gaufre de 640×512/12μm,le noyau de la caméra infrarouge ultra-miniature iTL612R Pro combine un circuit de traitement de signal haute performance avec des algorithmes de mesure de température avancés pour fournirIl capture la distribution thermique complète en un seul cadre, offrant une vue complète en un coup d'œil.,Il répond aux exigences élevées des systèmes infrarouges compacts en termes de charge structurelle, d'intégration des systèmes et de développement itératif.

Principales caractéristiques
  • Une légèreté inégalée et une charge minimale
    • Taille ultra-miniature: 17,3 × 17,3 × 23,4 mm (y compris l'objectif de 9,1 mm)
    • Poids ultra-léger: 13,7 ± 0,5 g (y compris l'objectif de 9,1 mm)
    • Consommation d'énergie ultra-faible: aussi faible que 0,5 W
  • Des images nettes et des mesures précises
    • Algorithmes d'image de nouvelle génération pour une meilleure expérience visuelle
    • Précision de mesure de la température: ±2°C ou ±2% (selon la valeur la plus élevée)
    • Plage de mesure de la température: -20°C à 150°C / 0°C à 550°C (customisable pour des plages étendues)
    • Prend en charge la mesure de la température de la zone, la mesure de la température au point et l'affichage de la ligne isotherme
  • Développement facile, intégration transparente
    • Plusieurs options de lentilles disponibles pour répondre à divers scénarios d'application
    • Interfaces de sortie d'image multiples: DVP8/LVDS/MIPI/USB2.0/BT.656
    • Sortie de données d'image RAW/YUV/Matrix-TEMP avec commande de port série
Spécifications du produit
Modèle Il s'agit de l'iTL612R Pro.
Indicateurs des détecteurs IR Matériau sensible: VOx
Résolution: 640×512
Taille des pixels: 12 μm
Réponse spectrale: 8 μm à 14 μm
NetD typique: ≤ 40mK
Traitement des images Taux d'images numériques: 25/30Hz
Temps de démarrage: ≤ 5 s
Vidéo numérique: RAW/YUV/Matrix-TEMP
L'algorithme de l'image: NUC/3DNR/DNS/DRC/EE
Affichage de l'image: 10 ((Noir chaud/blanc chaud/pseudo couleur)
Logiciel pour PC Module infrarouge: contrôle du module et affichage vidéo
Électricité Interface externe standard: interface 30Pin_HRS: DF40C-30DP-0.4V ((51)
Interface externe MIPI: 34Pin_Interface du connecteur Panasonic: AXE634124
Interface de communication: TTL-232/USB2.0
Interface vidéo numérique: DVP8/LVDS/MIPI/USB2.0/BT.656
Voltage d'alimentation: 4,2-5,5 V
Consommation d'énergie typique: 0,5 W
Mesure de la température Température de fonctionnement: -10°C à +50°C
Plage de mesure de la température: -20°C à 150°C, 100°C à 550°C; Prise en charge de la personnalisation et de l'expansion
Précision de mesure de la température: supérieure à ±2°C ou à ±2%
Mesure de la température partielle: valeur maximale, minimale et moyenne de la puissance de support des zones de mesure de la température
SDK: SDK Android/Windows/Linux; réaliser l'analyse du flux vidéo
Les appareils électroménagers Taille (y compris la lentille):
• 17,3 × 17,3 × 23,4 (objectif de 9,1 mm)
• 17,3 × 17,3 × 30,2 (13mm)
• 17,3×17,3×38 (25mm de lentille)
• 17,3 × 17,3 × 54 (45 mm)

Poids (y compris la lentille):
• 13,7 ± 0,5 g (objectif de 9,1 mm)
• 20±0,5 g (objectif de 13 mm)
• 27,3 ± 0,5 g (25 mm) de lentille
• 51 ± 0,5 g (objectif de 45 mm)
Adaptabilité à l'environnement Température de fonctionnement: -40°C à +70°C
Température de stockage: -45°C à +85°C
Humidité: 5% à 95%, non condensant
Vibration: Vibration sinusoïdale, fréquence: 10HZ150HZ10HZ, valeur de pointe: 0,15 mm, direction axiale: X, temps d'endurance: 8 min/axe, cycles: 2 fois
Impact: demi-onde sinusoïdale, 30 g/11 ms, direction de l'impact sur l'axe X, 3 fois
Certification: ROHS2.0 ou REACH
Lentille optique: Focalisation fixe Athermique: 9.1/13/25/45 mm
Applications industrielles

Le module thermique non refroidi iTL612R Pro est largement utilisé dans la lutte contre les incendies de forêt, la maintenance de l'électricité, l'inspection photovoltaïque, la surveillance de la sécurité, les appareils portables, les appareils portables, etc.

À propos de nous

En tant que fabricant et fournisseur mondial de détecteurs infrarouges, SensorMicro possède de nombreuses années d'expérience dans les solutions d'imagerie thermique infrarouge.Guidé par la philosophie de base de "SensorMicro, Sense More" et guidés par les besoins des utilisateurs, nous nous engageons à libérer tout le potentiel de la technologie infrarouge, offrant des produits de haute performance et des services professionnels aux clients du monde entier.

Questions fréquemment posées
Qu'est-ce que l'imagerie thermique infrarouge?
L'imagerie thermique infrarouge est une méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations sur les objets.Il convertit le rayonnement infrarouge invisible en image thermique infrarouge visible avec la distribution de température de la surface cibleDifférents objets et même différentes parties d'un même objet ont des capacités de rayonnement et une force de réflexion infrarouge différentes.
À quoi sert l'imagerie infrarouge?
• Vision nocturne
• recherche et sauvetage
• Essai non destructif
• Prévention des épidémies
• Thermographie
• Sécurité et surveillance
• Lutte contre les incendies
C'est quoi le module thermique?
Un module d'imagerie thermique se compose généralement d'un détecteur infrarouge, d'une lentille infrarouge et d'une électronique matérielle avec un logiciel et un algorithme intégrés.
