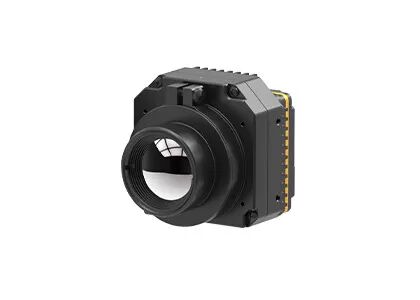

Module thermique non refroidi 640x512 12μm du module thermique de lutte contre l'incendie LWIR de caméra
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xType | Module infrarouge non refroidi | Résolution | 640x512 / 12μm |
---|---|---|---|
Puissance typique | <1.2W | NETD | <30mK |
Taille | 44.5x44.5x36.6mm | Poids | ≤85g |
Surligner | module thermique de la caméra 85g,module thermique de 640x512 LWIR,Module thermique de caméra de LWIR |
Module infrarouge non refroidi de haute qualité de caméra de LWIR 640x512/12μm pour la lutte contre l'incendie et la délivrance
Le noyau thermique de la caméra PLUG612 adopte le détecteur infrarouge non refroidi auto-développé de microbolometer de Vox de rangée de plan focal par la technologie des sondes globale (GST).
Il est l'un des produits de vente les plus classiques et les plus chauds de GST. À l'aide du capteur thermique non refroidi de 640x512/12µm, le noyau de la formation d'images thermiques PLUG612 fournit l'image claire et la représentation supérieure.
Le module thermique de la caméra PLUG612 a un large éventail d'applications, telles que la lutte contre l'incendie et la délivrance, les bourdons, la sécurité et la surveillance etc.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG612 |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | ≤85g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 13mm/19mm/24mm |
Le module thermique de la caméra PLUG612 est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Comment fait plan focal non refroidi le travail de microbolometer de rangée ?
À l'aide du principe de l'effet thermique rayonnant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie de rayonnement infrarouge en énergie calorifique avec le matériel d'absorption infrarouge, de sorte que la température des augmentations matérielles sensibles. Puis, un certain paramètre physique des changements substantiels sensibles en conséquence et convertis dans le signal électrique ou le signal léger évident par un certain mécanisme de conversion conçu pour réaliser la détection de l'objet.
2. Quel est l'avantage du microbolometer non refroidi de voix ?
Le détecteur infrarouge non refroidi de plan focal n'a pas besoin d'un dispositif plus frais intégré de l'Assemblée de vase Dewar (IDCA) et peut travailler à la température ambiante. Il a les avantages du début rapide, consommation de puissance faible, petite taille, poids léger, longue durée, coût bas et ainsi de suite. Bien que la sensibilité du détecteur infrarouge non refroidi de plan focal ne soit pas aussi bonne que ce des détecteurs infrarouges refroidis, après des années du développement, sa représentation de coût a été évidemment meilleure que le détecteur refroidi, qui a une plus large perspective d'application.
