xPuissance de refroidissement | (@ ℃ de 77K@20) >750mW | Puissance stable | <12W (550mW@77K @20℃) |
---|---|---|---|
Température de fonctionnement | -45℃~+85℃ | Taille | 120x59x78mm |
Surligner | Stirling Cryocooler léger,Stirling Cryocooler 750mW |

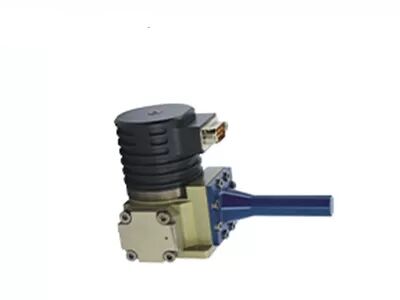

Cryorefroidisseur rotatif intégral RS079 750mW Stirling pour détecteurs infrarouges refroidis
Le RS079 fait partie de la série de cryorefroidisseurs rotatifs Stirling intégrés développés par Global Sensor Technology (GST).Il fournit un système de refroidissement à cycle fermé miniature pour assurer un environnement de travail cryogénique pour le fonctionnement normal des détecteurs refroidis par Stirling.
Ses enroulements de moteur sont séparés du gaz de travail pour éviter toute contamination.Un revêtement hautement résistant à l'usure et un assemblage en salle blanche sont appliqués pour prolonger la durée de vie et une grande fiabilité.Pour la compacité, le variateur électronique est intégré.Un capteur de température intégré offre des options de veille, d'arrêt à distance et de protection contre la surchauffe.Avec des performances élevées, l'ensemble refroidisseur Dewar RS079 est conçu pour répondre à la demande de puissance de refroidissement élevée des grands formats FPA.
Global Sensor Technology est un fournisseur de détecteurs infrarouges thermiques et de module de caméra infrarouge.Après des années d'expérience dans les applications industrielles, nous sommes capables de fournir des solutions professionnelles, efficaces et pratiques aux clients de toutes les industries grâce à sa technologie de base de détecteur infrarouge R&D indépendant.
- MTTF>10000hrs
- Puissance de refroidissement : (@77K@20℃)>750mW
- Temps de refroidissement : <5 minutes (500J@77K@20℃)
- Faible consommation
- Faible bruit
- Électronique d'entraînement intégrée
Modèle | RS079 |
Taper | Refroidisseur cryogénique Stirling rotatif intégré |
MTTF | > 10000 heures |
Taille (mm) | 120×59×78 |
Lester | <600g |
Puissance de refroidissement | (@77K@20°C) > 750mW |
Température de fonctionnement | -45°C~ +85°C |
Température de stockage | -56°C~ +85°C |
Spécification environnementale | MIL-STD-810 |
Tension d'entrée | 18-28 Vcc |
Consommation maximale | <18W |
Consommation d'énergie stable | <12W (550mW@77K@20°C) |
Temps de refroidissement | <5min (500J@77K@20°C) |
Dimension du doigt froid | Φ9.4mm |
Électronique | Interne |
Méthode d'intégration | IDDCA |
L'ensemble refroidisseur Dewar intégré RS079 est utilisé pour fournir un environnement cryogénique aux détecteurs infrarouges refroidis.
1.Comment fonctionne le microbolomètre à réseau plan focal non refroidi ?
En utilisant le principe de l'effet thermique radiant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie de rayonnement infrarouge en énergie thermique avec un matériau d'absorption infrarouge, de sorte que la température du matériau sensible augmente.Ensuite, un certain paramètre physique du matériau sensible change en conséquence et se convertit en signal électrique ou en signal lumineux visible grâce à un certain mécanisme de conversion conçu pour réaliser la détection de l'objet.
2. Quel est l'avantage du microbolomètre vox non refroidi ?
Le détecteur de plan focal infrarouge non refroidi ne nécessite pas de dispositif IDCA (Integrated Dewar Cooler Assembly) et peut fonctionner à température ambiante.Il présente les avantages d'un démarrage rapide, d'une faible consommation d'énergie, d'une petite taille, d'un poids léger, d'une longue durée de vie, d'un faible coût, etc.Bien que la sensibilité du détecteur à plan focal infrarouge non refroidi ne soit pas aussi bonne que celle des détecteurs infrarouges refroidis, après des années de développement, ses performances en termes de coût ont été évidemment meilleures que celles du détecteur refroidi, qui a une perspective d'application plus large.
