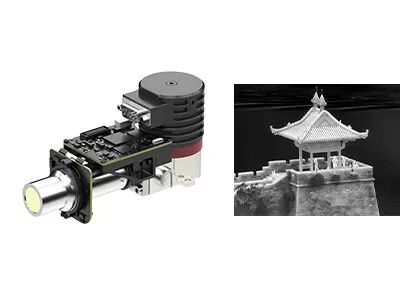

Le noyau thermique 640x512 15μm de caméra de RS058 T2SL a refroidi l'intégration infrarouge de détecteur
| Lieu d'origine | Province de Wuhan, Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | EYAS615L |
| Quantité de commande min | 1 morceau |
| Prix | negotiable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Résolution | 640x512 / 15μm | NETD | ≤25mK |
|---|---|---|---|
| Gamme spectrale | 7,7 ~ 9,5 μm (LW) | Fréquence d'images | 1 ~ 160 Hz réglable |
| Taille | 148x58,5x71mm | Poids | ≤680g |
| Mettre en évidence | Noyau thermique de la caméra RS058,680g a refroidi l'intégration infrarouge de détecteur,noyau thermique de la caméra 640x512 |
||
Description de produit
Accélérateur pour 640x512 / 15μm RS058 T2SL Intégration de détecteur infrarouge refroidi LWIR
Description du produit
Les modules AD refroidis de la série EYAS ont la fonction de préamplificateur pour convertir le signal analogique des détecteurs IR refroidis en une sortie de flux vidéo numérique.Il est disponible avec différents formats de résolution et différentes bandes d'ondes. EYAS615L est un membre de la famille EYAS avec détecteur infrarouge T2SL LWIR 640x512 / 15μm et cryocooler RS058 intégré.
Le module AD EYAS615L est doté d'un débit d'images allant jusqu'à 160 Hz, ce qui est idéal pour les applications nécessitant une observation sur des objets en mouvement rapide.La carte de proximité est livrée avec EYAS615L ce qui en fait un accélérateur pour les clients OEM pour effectuer des tests d'acceptation rapide sur les détecteurs infrarouges, lancer rapidement le développement secondaire et raccourcir la période de développement des modules et des produits complets basés sur des détecteurs infrarouges refroidis.
Principales caractéristiques
- Facile à développer et à intégrer
- Interface Cameralink Sortie 16 bits Données brutes, contrôle de port série
- Structure intégrée, les dimensions sont compatibles avec le détecteur.
- 5 V à alimentation unique
- Capable de capturer une cible en mouvement à grande vitesse
Spécifications du produit
| Modèle | Je vous en prie! |
| Performance du détecteur IR | |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Cryocooler | Résistance à la combustion |
| Plage spectrale | 77 à 9,5 mm de LW. |
| Temps de refroidissement (25°C) | ≤ 5,5 minutes |
| NetD optimale (20°C) | ≤ 25 mK |
| Mode de fonctionnement | |
| Taux d'images | 1 à 160 Hz réglable |
| Mode de fonctionnement | Capture d'écran; Mode d'intégration de l'enveloppe ITR et de l'enveloppe interlacé; Mode Windows; Anti-boumage |
| Spécification électrique | |
| Interface externe standard | QSH 60 épingles |
| Vidéo numérique | Cameralink: sortie 16 bits de données brutes |
| Synchronisation externe | CC1: Synchronisation externe INT/Frame; CC2: Synchronisation externe MC |
| La communication | Port série Cameralink: TFG+/-, TC+/-; 9600bps |
| Énergie | Panneau d'imagerie à 1 canal: 5V Un refroidisseur à froid de 1 canal: 24V |
| Consommation d'électricité stable | 9W |
| Dimension (mm) | 148 fois 58,5 fois 71. |
| Le poids | ≤ 680 g |
| Température de fonctionnement | -40°C à +60°C |
| Magnitude des vibrations | Vibration: GJB Transport à grande vitesse monté sur véhicule Choc: demi-onde sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Applications industrielles
Le module d'imagerie thermique EYAS615L est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Notre gamme de produits
Haute sensibilité et excellentes performances
Technologie de pointe dans l'industrie infrarouge
Différents détecteurs infrarouges
Détecteurs IR non refroidis et refroidis de différents formats et tailles de pixels
Production en série pour assurer une livraison rapide
Trois lignes de production avec une capacité de production annuelle de millions de détecteurs.
Questions fréquemment posées
1Comment choisir la bonne résolution du détecteur infrarouge?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur à prendre en considération.vous pouvez choisir le détecteur infrarouge à basse résolutionSi vous avez besoin d'une image très claire pour des besoins spéciaux, tels que la surveillance à distance, vous pouvez choisir un détecteur infrarouge haute résolution de 1280x1024.
2Comment choisir la bonne pseudo couleur pour l'imagerie thermique?
- Le blanc gris est plus adapté à la cible avec une petite différence de température
- Le rouge et le bleu conviennent mieux à la scène où il faut trouver les points problématiques.
- Le rouge de fer est la palette de couleurs standard de l'industrie électrique.
Remarque: quelle que soit la palette choisie, la température thermique ne changera pas du tout.
3. Comment choisir une lentille thermique infrarouge appropriée?
- L'objectif standard peut atteindre des cibles normales à une distance appropriée
- Pour le téléobjectif, il convient à des cibles relativement petites qui doivent être vues de loin
- Pour voir plus de détails d'objets à courte distance, l'objectif grand angle est meilleur.
- Les lentilles macro sont pour voir des cibles très minces de près, comme un circuit de puce.
