1280x1024 / module d'ANNONCE refroidi par détecteur de 12μm MCT IR pour l'intégration rapide
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Résolution | 1280x1024 / 12μm | Sensibilité élevée | NETD≤20mK |
|---|---|---|---|
| Puissance | 9W | Domaine spectral | 3.7~4.8μm MW |
| Taille | 149x58.5x71mm | Poids | ≤680g |
| Surligner | détecteur de 1280x1024 Mct IR,détecteur de 5V Mct IR |
||
Description de produit

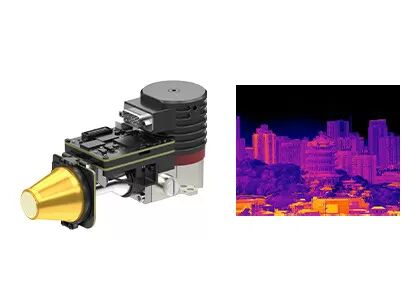

Module EYAS1212 thermique
Le module refroidi d'ANNONCE avec 1280x1024/12μm MCT MWIR a refroidi le détecteur infrarouge pour l'intégration rapide
Description de produit
La série d'EYAS a refroidi des modules d'ANNONCE a la fonction de préamplificateur pour convertir le signal analogue des détecteurs infrarouges refroidis en résultat numérique de flux vidéo. Elle est disponible avec différents formats de résolution et différentes bandes de vague. EYAS1212 est un membre d'EYAS que la famille avec la grande rangée 1280x1024/12μm MWIR a refroidi le détecteur infrarouge intégré.
Le module de l'ANNONCE EYAS1212 lui fait un accélérateur pour que les clients d'OEM effectuent le contrôle de réception rapide sur le détecteur infrarouge refroidi par μm de GST C1212M 1280x1024@12, développement secondaire rapide de début et pour raccourcissent leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.
Caractéristiques principales
- Facile à se développer et intégrer
- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série
- La structure intégrée, dimensions sont compatible au détecteur
- Simple-approvisionnement 5V
- Capable de capturer l'objectif en mouvement à grande vitesse
Spécifications produit
| Modèle | EYAS1212 |
| Représentation de détecteur d'IR | |
| Résolution | 1280x1024 |
| Lancement de pixel | 12μm |
| Cryocooler | RS058F |
| Domaine spectral | 3.7μm~4.8μm MW |
| Temps de refroidissement (25°C) | ≤6min |
| NETD optimal (20°C) | ≤20mK |
| Mode fonctionnant | |
| Débit d'images | 1~100Hz réglable |
| Mode fonctionnant | Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
| Spécifications électriques | |
| Interface externe standard | QSH 60pin |
| Vidéo de Digital | Cameralink : Données brutes de la sortie 16bit |
| Synchronisation externe | CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC |
| Communication | Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps |
| Alimentation d'énergie | 1 panneau de représentation de la Manche : 5V La 1 Manche Cryocooler : 24V |
| Puissance stable | 9W |
| Dimension (millimètres) | 149×58.5×71 |
| Poids | ≤680g |
| La température fonctionnante | -40°C | +60°C |
| Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Applications industrielles
Le module de la formation d'images thermiques EYAS1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
Nos avantages
FAQ
1. Quelle est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est une méthode d'employer le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets, afin de formuler des images de elles, ou obtenez l'information de la température des objets, même dans des environnements de basse visibilité.
2. Comment fait la formation d'images thermiques infrarouge travail ?
Le système infrarouge de formation d'images thermiques est une détection et une identification de non contact passives de la technologie infrarouge. Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge de rangée de plan focal par le système optique infrarouge qui peut passer par le rayonnement infrarouge. Le détecteur thermique convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
