RS046H Assemblage de refroidisseur de Dewar intégré à fente avec puissance de refroidissement de 400 mW, taille compacte de 45x34x67 mm et faible consommation d'énergie < 3,5 W

  • RS046H Split Integrated Dewar Cooler Assembly with 400mW Cooling Power, Compact 45x34x67mm Size, and Low Power Consumption <3.5W
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle RS046H
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement LC, T/T
Détails sur le produit
Puissance de refroidissement (@100K à 20 ℃) ​​> 400 mW Consommation d'énergie stable <3,5W (130mW à 100K à 20°C)
Température de travail -45℃~+85℃ Taille 45x34x67mm
Poids <250g MTTF >10000H
Mettre en évidence

Assemblée plus fraîche intégrée fendue de vase Dewar

,

RS046H a intégré une Assemblée plus fraîche de vase Dewar
Laisser un message
Description de produit

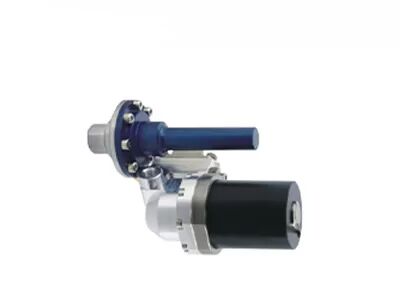

Ensemble refroidisseur Dewar intégré divisé RS046H
Refroidisseur cryogénique RS046H

Refroidisseur rotatif Stirling RS046H 400 mW pour détecteurs infrarouges refroidis

Description du produit

Le RS046H est une version divisée du refroidisseur Stirling rotatif RS046 développé par SensorMicro. Avec la même structure de compresseur que le RS046, le format split RS046H présente une taille encore plus compacte.

Le doigt froid du refroidisseur Dewar RS046H conserve le même diamètre que le refroidisseur RS046 mais avec une longueur plus courte. La conception divisée séparant le compresseur et le doigt froid offre une flexibilité pour les conceptions de systèmes infrarouges spécialisés. De plus, la séparation du détecteur refroidi de la source de vibration rend le RS046H optimal pour les applications nécessitant un minimum de vibrations et des conditions environnementales spécifiques.

En raison de sa construction légère, de sa miniaturisation et de sa faible consommation d'énergie, le cryo-refroidisseur RS046H s'intègre facilement dans divers produits terminaux, réduisant considérablement les coûts tout en répondant aux diverses exigences de personnalisation des clients.

Principales caractéristiques
  • MTTF > 10 000 heures
  • Puissance de refroidissement : (@100K@20℃) > 400 mW
  • Temps de refroidissement : < 5 minutes (110J@100K@20℃)
  • Petite taille
  • Faible bruit
  • Faible consommation d'énergie
Spécifications du produit
Modèle RS046H
Taper Refroidisseur cryogénique Stirling rotatif divisé
MTTF > 10 000 heures
Taille (mm) 45×34×67 Φ38×70
Poids < 250g
Puissance de refroidissement (@100K à 20°C) > 400 mW
Température de travail -45°C ~ +85°C
Température de stockage -56°C ~ +85°C
Spécification environnementale MIL-STD-810
Tension d'entrée 24-32 VCC
Consommation d'énergie maximale < 12W
Consommation d'énergie constante < 3,5 W (130 mW à 100 K à 20 °C)
Temps de refroidissement < 5 minutes (110J@100K@20°C)
Dimension du doigt froid Φ6,4 mm
Électronique Externe
Méthode d'intégration IDDCA
Applications industrielles

L'ensemble refroidisseur Dewar intégré RS046H fournit des environnements cryogéniques pour les détecteurs infrarouges refroidis.

À propos de SensorMicro

SensorMicro est un fabricant et fournisseur de services de premier plan mondial de détecteurs infrarouges, engagé à fournir des détecteurs d'imagerie thermique non refroidis et refroidis de haute performance à ses clients du monde entier, tout en partageant son expertise en matière d'applications professionnelles.

Nous fournissons des détecteurs infrarouges avancés, des cœurs de caméra et des modules avec des formats et des bandes d'ondes polyvalents. Conçus pour la clarté, la sensibilité et l’efficacité, nos produits s’intègrent parfaitement dans divers systèmes, permettant ainsi des applications d’imagerie et de détection de nouvelle génération dans tous les secteurs.

Les détecteurs SensorMicro sont largement utilisés dans les produits de thermographie, de sécurité et de surveillance, de vision personnelle, d'automobile et de consommation infrarouge. Nos capacités de production en volume répondent aux demandes croissantes sur tous les marchés existants et émergents.

Foire aux questions
Qu’est-ce que l’imagerie thermique infrarouge ?
Dans la nature, tous les objets dont la température est supérieure au zéro absolu (-273 ℃) émettent des rayons infrarouges. L'utilisation de détecteurs de caméra infrarouge pour mesurer les différences de température entre les cibles et les arrière-plans produit différentes images infrarouges, également appelées images thermiques.
Comment fonctionnent les détecteurs infrarouges ?
Le rayonnement infrarouge émis par les cibles entre dans la plage de détection du détecteur thermique. Le détecteur infrarouge convertit les différentes intensités de rayonnement en signaux électriques correspondants, qui sont ensuite amplifiés et traités pour former des images infrarouges visibles à l'œil nu.
Quels sont les avantages des détecteurs infrarouges refroidis ?
Les détecteurs à plan focal infrarouge refroidis fonctionnent à basses températures fournies par les refroidisseurs Dewar de détecteur (DDC). Ils offrent une sensibilité élevée, distinguant des différences de température plus subtiles que les détecteurs non refroidis, et peuvent détecter, identifier et reconnaître des objets sur des distances supérieures à dix kilomètres. Bien que leur structure complexe entraîne des coûts plus élevés que les détecteurs non refroidis, leurs avantages en termes de performances sont significatifs pour les applications exigeantes.
