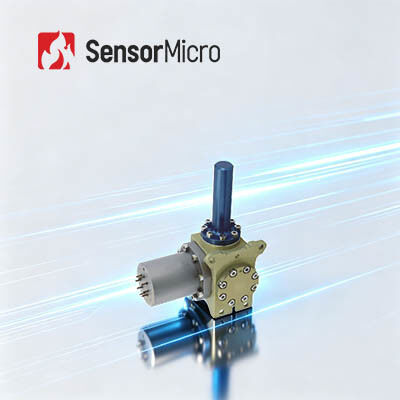

intégrale Stirling Cryo Cooler rotatoire de 400mW RS046
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xDétails sur le produit
| Puissance de refroidissement | (@ ℃ de 77K@20) >400mW | MTTF | >10000h |
|---|---|---|---|
| Puissance stable | <3.2W (130mW@100K @20℃) | Température de fonctionnement | -45℃~+85℃ |
| Taille | 95.6x81x46mm | Lester | <260g |
| Surligner | Stirling Cryo Cooler rotatoire intégral,400mW Stirling Cryo Cooler |
||
Description de produit
Refroidisseur Dewar de détecteur RS046
400mW RS046 Cryocooler Stirling Rotatif Intégral pour Détecteurs Infrarouges Refroidis
Description du produit
Le RS046 fait partie de la série de cryorefroidisseurs rotatifs Stirling intégrés développés par Global Sensor Technology (GST).Il fournit un système de refroidissement à cycle fermé miniature pour assurer un environnement de travail cryogénique pour le fonctionnement normal des détecteurs infrarouges refroidis.
Avec une structure mécanique compacte et une étanchéité avancée des anneaux en C, le refroidisseur de dewar à détecteur RS046 (ddc) a été spécialement développé pour s'adapter aux applications où la faible puissance d'entrée, le volume et le poids sont les paramètres les plus importants.
En raison de sa légèreté, de sa miniaturisation et de sa faible consommation d'énergie, il est plus facile d'intégrer le refroidisseur cryogénique dans divers produits terminaux, ce qui peut réduire considérablement les coûts et répondre aux différents besoins personnalisés des clients.
Caractéristiques principales
- MTTF＞10000hrs
- Puissance de refroidissement : (@77K@20℃)＞400mW
- Temps de refroidissement : <4,5 minutes (150J@77K@20℃)
- Petite taille
- Faible bruit
- Faible consommation
Spécifications du produit
| Modèle | RS046 |
| Taper | Refroidisseur cryogénique Stirling rotatif intégré |
| MTTF | > 10000 heures |
| Taille (mm) | 95,6 × 81 × 46 |
| Lester | <260g |
| Puissance de refroidissement | (@77K@20°C)＞400mW |
| Température de fonctionnement | -45°C~ +85°C |
| Température de stockage | -56°C~ +85°C |
| Spécification environnementale | MIL-STD-810 |
| Tension d'entrée | 24-32 VCC/9-12 VCC |
| Consommation maximale | <12W |
| Consommation d'énergie stable | <3.2W (130mW@100K@20°C) |
| Temps de refroidissement | <4.5min (150J@77K@20°C) |
| Dimension du doigt froid | Φ6.4mm |
| Électronique | Externe |
| Méthode d'intégration | IDDCA |
Applications industrielles
L'ensemble refroidisseur Dewar intégré RS046 est utilisé pour fournir un environnement cryogénique aux détecteurs infrarouges refroidis.
À propos de la TPS infrarouge
FAQ
1.Qu'est-ce que l'imagerie thermique infrarouge ?
L'imagerie thermique infrarouge est une méthode d'utilisation du rayonnement infrarouge et de l'énergie thermique pour recueillir des informations sur des objets, afin d'en formuler des images ou d'obtenir des informations sur la température des objets, même dans des environnements à faible visibilité.
2.Comment fonctionne l'imagerie thermique infrarouge ?
Le système d'imagerie thermique infrarouge est une détection et une identification passives sans contact de la technologie infrarouge.Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge à réseau plan focal à travers le système optique infrarouge qui peut traverser le rayonnement infrarouge.Le détecteur thermique convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis, par amplification et traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
