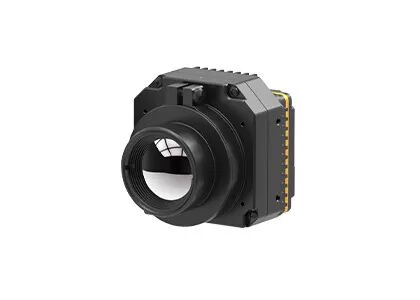

Module d'imagerie thermique LWIR non refroidi 384x288/17μm avec thermographie et NETD ≤ 30mK pour les applications industrielles

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417RG3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384x288 / 17μm NETD ≤30mK
Gamme spectrale 8~14μm Fréquence d'images numérique 25/30/50 Hz
Consommation électrique typique 0.65W Tension d'alimentation 4.5~5.5V
Mettre en évidence

Module de capteur de formation d'images thermiques de LWIR

,

Module non refroidi de capteur de formation d'images thermiques

,

module de capteur de la formation d'images thermiques 30mK
Laisser un message
Description de produit
Module d'imagerie thermique LWIR non refroidi 384x288/17µm avec thermographie
Présentation du produit

Le COIN417RG3 fait partie de la série COIN-R de modules de caméra infrarouge thermique non refroidis développés par SensorMicro. Il se compose d'un détecteur infrarouge non refroidi de 384x288 / 17µm, d'une série complète de composants optiques, d'un circuit de traitement de signal professionnel et d'un algorithme de traitement d'image.

Ce module d'imagerie thermique infrarouge non refroidi est appliqué dans le domaine de l'imagerie thermique industrielle et de la mesure de température. La plage de température est personnalisable pour répondre aux exigences spécifiques de la thermographie industrielle. Sa haute précision, sa stabilité et ses multiples interfaces standard s'adaptent à différents besoins d'intégration.

Le module de caméra infrarouge COIN417RG3 peut être largement utilisé dans les applications d'imagerie thermique infrarouge. Sa précision garantit des mesures précises, tandis que son intégration rapide, son cycle de développement secondaire court et son prix abordable en font un choix idéal pour les clients OEM.

Caractéristiques principales
  • Fonctionnalités complètes, économiques
    • Développé sur la base de détecteurs infrarouges non refroidis économiques
    • Intégré avec des algorithmes de traitement d'image avancés pour améliorer la qualité de l'image
    • Précision de mesure de température élevée jusqu'à ±2°C ou ±2%, prenant en charge des plages de température de -20°C à 150°C et de 100°C à 550°C, personnalisable pour des plages étendues
  • Extension flexible, intégration rapide
    • Plusieurs options d'objectifs optiques disponibles pour répondre à divers besoins d'application
    • Prend en charge plusieurs modes de sortie, y compris USB2.0/DVP/LVDS/BT.656
    • Sorties de données d'image RAW/YUV, avec contrôle par port série
Spécifications du produit
Modèle COIN417RG3
Indicateurs de détecteur IR
Matériau sensible VOx
Résolution 384*288
Taille des pixels 17µm
Réponse spectrale 8µm ~ 14µm
NETD typique ≤30mK
Traitement d'image
Fréquence d'images numérique 25/30/50Hz
Temps de démarrage 6s
Vidéo analogique PAL/NTSC
Vidéo numérique RAW/YUV422
Algorithme d'image Correction de non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression de la plage dynamique (DRC)
Amélioration des contours (EE)
Affichage de l'image 10 types (Blanc chaud/Lave/Rouge fer/Fer chaud/Médical/Arctique/Arc-en-ciel 1/Arc-en-ciel 2/Teinte/Noir chaud)
Logiciel PC
Logiciel ICC Contrôle du module et affichage vidéo
Électrique
Interface externe standard 50 broches : DF40C-50DP-0.4V(51), (HRS, mâle)
Carte d'extension USB3.0/USB2.0/VPC/USB2.0&VPC
Interface de communication TTL-232/USB2.0
Interface vidéo numérique DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation 4.5~5.5V
Consommation électrique typique 0.65W
Mesure de température
Température de fonctionnement -10°C~+50°C
Plage de mesure de température -20°C~+150°C, 100°C~+550°C
Précision de mesure de température Le plus grand de ±2°C / ±2%
Mesure de température partielle Prend en charge la sortie des valeurs maximale, minimale et moyenne des zones de mesure de température
SDK Android/Windows/Linux ; Réalise l'analyse du flux vidéo et la conversion du gris en température
Mécanique
Taille du cœur nu (mm) 25.4*25.4*16.5
Poids du cœur nu (g) 16.6±1
Adaptabilité environnementale
Température de fonctionnement -40°C~+70°C
Température de stockage -45°C~+85°C
Humidité 5%~95%, sans condensation
Vibration Vibration aléatoire, 5.35grms, 3 axes
Choc Onde demi-sinusoïdale, 40g/11ms, Direction de choc 3 axes, 6 directions
Certification ROHS2.0/REACH
Objectif optique
Objectif optique Focale fixe athermalique : 4.8mm/7mm/9.1mm/13mm/19mm/25mm
Niveau de protection IP67 (lentille avant)
Applications industrielles

Le module de caméra thermique COIN417RG3 est largement utilisé dans l'inspection de l'énergie électrique, la vision industrielle, la sécurité et la surveillance CVC des bâtiments, les activités de plein air, la lutte contre les incendies et le sauvetage, les forces de l'ordre et le sauvetage, l'ADAS, etc.

Votre partenaire de confiance en détection infrarouge
Expertise technique approfondie
Avec de nombreuses années d'expérience dans la recherche, le développement et l'application de la technologie des capteurs infrarouges, nous avons développé de solides compétences en conception de puces, fabrication de plaquettes, assemblage et test, ainsi qu'en intégration de systèmes. Notre base solide nous permet de fournir en permanence des produits innovants et fiables qui répondent aux demandes évolutives du marché.
Axé sur l'innovation et la mise en œuvre pratique dans la détection infrarouge
Nous nous engageons à faire progresser les avancées technologiques dans l'imagerie thermique, en repoussant constamment les limites en matière de NETD, de SWaP et de température de fonctionnement. Nos produits sont constamment leaders dans les applications de sécurité, de surveillance industrielle, de systèmes intelligents, et plus encore.
Portefeuille de produits diversifié
Grâce à la R&D indépendante et à de multiples voies techniques, nous proposons une gamme complète de composants de détection infrarouge – refroidis et non refroidis – offrant des solutions sur mesure pour une grande variété d'industries.
Une validation rigoureuse de la fiabilité garantit l'assurance qualité
Soutenus par un système de gestion de la qualité robuste, nos produits subissent plusieurs procédures de test tout au long de la production pour garantir une stabilité et une fiabilité à long terme.
Support technique professionnel et services de développement conjoint
Notre équipe d'ingénieurs travaille en étroite collaboration avec les équipes R&D et produit des clients pour accélérer l'intégration des systèmes, améliorer l'efficacité et réduire le délai de mise sur le marché. Votre succès est notre mission commune.
Foire aux questions
1. Qu'est-ce que le NETD ?

NETD signifie "Noise Equivalent Temperature Difference" (Différence de température équivalente au bruit). C'est une mesure de la capacité d'un détecteur d'imagerie thermique à distinguer de très petites différences de rayonnement thermique dans l'image. Le NETD est généralement exprimé en milli-Kelvin (mK). Généralement, plus la valeur NETD est faible, plus la sensibilité thermique est élevée.

2. Qu'est-ce que le SWaP3 ?

SWaP3 signifie taille, poids, puissance, performance et prix. Il indique la tendance technologique de l'industrie infrarouge.

3. Qu'est-ce que le DRI ?

DRI fait généralement référence à la distance de détection, de reconnaissance et d'identification d'un système d'imagerie thermique. C'est un paramètre crucial pour juger des performances du système d'imagerie thermique.
