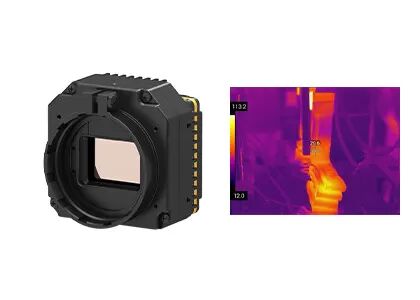

Module thermique radiométrique 640X512 non refroidi/12μm de caméra de Vox

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle PLUG612R
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 640x512 / 12μm NETD <30mK
Domaine spectral 8~14μm Taille 44.5x44.5x33.6mm
Surligner

Module thermique radiométrique de caméra

,

Module thermique de caméra de Vox

,

Module de Vox

Laisser un message
Description de produit
Module thermique de PLUG612R



Module non refroidi de caméra de formation d'images thermiques de PLUG612R LWIR avec le capteur de courant ascendant de 640x512/12μm



Description de produit



Le module de formation d'images thermiques de PLUG612R est radiométrique-capable et a la fonction de non contact infrarouge disponible de mesure de la température. Il intègre le détecteur infrarouge thermique non refroidi de 640x512/12μm pour obtenir rapidement des images thermiques de la distribution de zone cible et de chaleur.



Le module infrarouge non refroidi de caméra de PLUG612R LWIR produit la qualité thermique pointue et claire d'image. Ce module infrarouge non refroidi de formation d'images thermiques est appliqué dans le domaine de la mesure industrielle de formation d'images thermiques et de température. Sa température ambiante est personnalisable, qui peut répondre aux exigences spécifiques de la thermographie industrielle.



La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing des détecteurs thermiques infrarouges et des noyaux thermiques de caméra. Nous pouvons fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.



Caractéristiques principales


- Type de détecteur : Microbolometer non refroidi

- Matériel de détecteur : Oxyde de vanadium

- NETD<30mk> - Représentation stable
- Adaptabilité environnementale forte



Spécifications produit



Modèle PLUG612R
Représentation de détecteur d'IR
Résolution 640x512
Lancement de pixel 12μm
Domaine spectral 8~14μm
NETD <30mk>
À traitement d'images
Débit d'images 25Hz/30Hz
Temps de démarrage <10s>
Vidéo analogue PAL/NTSC
Vidéo de Digital Y16/YUV/BT656/LVDS
Composant d'extension USB/Camerlink
Obscurcissement du mode Linéaire/histogramme/mélangé
Bourdonnement de Digital 1~8X bourdonnement continuel, taille d'étape 1/8
Affichage d'image Couleur chaude/pseudo chaude/blanche noire
Direction d'image Horizontalement/verticalement/diagonalement secousse
Algorithme d'image NUC/AGC/IDE
Spécifications électriques
Interface externe standard interface 50pin_HOURS
Mode de communication RS232-TTL, 115200bps
Tension d'alimentation 4~6V
Mesure de la température
Chaîne de température de fonctionnement -10°C~50°C
Température ambiante -20°C~150°C, 100°C~550°C
Exactitude de la température ±2°C ou ±2% (prenez la valeur maximale)
SDK ARM/Windows/Linux SDK, thermographie pleine page
Caractéristiques physiques
Dimension (millimètres) 44.5x44.5x36.6
Poids ≤85g
Adaptation environnementale
La température d'opération -40°C | +70°C
Température de stockage -45°C | +85°C
Humidité 5%~95%, sans condensation
Vibration Vibration aléatoire 5.35grms, axe 3
Choc vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6
Optique
Lentille facultative Foyer fixe athermal : 13mm/19mm/24mm



Applications industrielles



Le module thermique de capteur de PLUG612R est très utilisé dans l'inspection d'Electric Power, la vision par ordinateur, la sécurité de construction et surveillance de la CAHT, l'extérieur, la lutte contre l'incendie et la délivrance, la police et la délivrance, les charges utiles etc. d'ADAS, d'UAV.



Module thermique radiométrique 640X512 non refroidi/12μm de caméra de Vox 0



Au sujet de la technologie des sondes globale



Module thermique radiométrique 640X512 non refroidi/12μm de caméra de Vox 1



FAQ



1. Comment fait plan focal non refroidi le travail de microbolometer de rangée ?

À l'aide du principe de l'effet thermique rayonnant infrarouge, le détecteur infrarouge non refroidi convertit l'énergie de rayonnement infrarouge en énergie calorifique avec le matériel d'absorption infrarouge, de sorte que la température des augmentations matérielles sensibles. Puis, un certain paramètre physique des changements substantiels sensibles en conséquence et convertis dans le signal électrique ou le signal léger évident par un certain mécanisme de conversion conçu pour réaliser la détection de l'objet.



2. Quel est l'avantage du détecteur infrarouge non refroidi ?

Le détecteur infrarouge non refroidi de plan focal n'a pas besoin d'un dispositif plus frais intégré de l'Assemblée de vase Dewar (IDCA) et peut travailler à la température ambiante. Il a les avantages du début rapide, consommation de puissance faible, petite taille, poids léger, longue durée, coût bas et ainsi de suite. Bien que la sensibilité du détecteur infrarouge non refroidi de plan focal ne soit pas aussi bonne que ce des détecteurs infrarouges refroidis, après des années du développement, sa représentation de coût a été évidemment meilleure que le détecteur refroidi, qui a une plus large perspective d'application.
