Module de caméra thermique infrarouge non refroidi pour l'observation nocturne

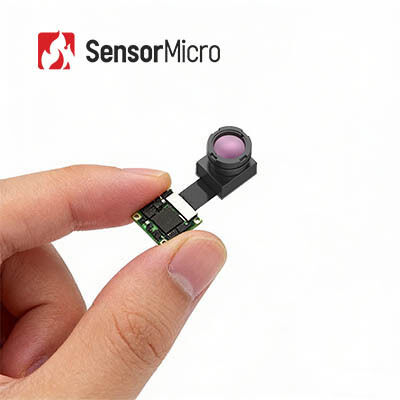

  • 256x192 Resolution 12μm Pixel Size Uncooled Infrared Thermal Camera Module for Night Observation
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle Mini212G2
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 256x192/12μm NETD ≤50mK
Gamme spectrale 8~14μm Interface vidéo analogique CVBS (PAL/NTSC)
Données de production 14 bits RAW Tension d'alimentation 3,3 V ± 0,1 V
Mettre en évidence

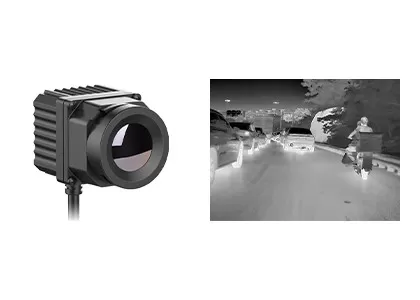

système monté sur véhicule de caméra de la formation d'images thermiques 384x288

,

Système monté sur véhicule de caméra de formation d'images thermiques de CVBS
Laisser un message
Description de produit
Module de caméra thermique infrarouge non refroidi 256x192/12μm pour l'observation nocturne
Le module de caméra infrarouge Mini212G2, avec sa taille miniature, son emballage haute performance au niveau d'une tranche 256x192/12μm, son détecteur infrarouge non refroidi et sa large compatibilité, est bien placé pour répondre aux demandes croissantes des marchés émergents. Il offre non seulement des capacités fiables de détection thermique et d'imagerie pour diverses applications, mais offre également des avantages tels qu'une intégration facile, un faible coût et des performances stables, ce qui en fait un choix privilégié pour les développeurs et les fabricants dans les domaines de l'AIoT, de la vision industrielle, de la vision industrielle, de la surveillance de la sécurité et de l'observation nocturne.
Principales caractéristiques
Module miniature avec sortie d'imagerie thermique directe
  • Équipé d'un détecteur infrarouge au niveau de la plaquette de 256 × 192/12 μm développé en interne, offrant des avantages de coût significatifs
  • Conception structurelle ultra-compacte : seulement 17 × 17 mm (PCBA), pesant seulement 4 g - idéal pour les applications dans des espaces restreints
  • La carte de traitement ISP intégrée et les algorithmes d'image de nouvelle génération fournissent directement des images thermiques claires, garantissant une grande polyvalence
Détection précise, configuration flexible
  • Mesure de température de haute précision avec une précision jusqu'à ± 2 ℃ ; prend en charge les mesures spot, de zone et plein format
  • Plusieurs options de lentilles de champ de vision disponibles pour répondre à diverses exigences d'observation
Interfaces riches pour une intégration facile
  • Offre USB2.0 / MIPI / DVP / BT.656 / LVDS et d'autres interfaces de sortie vidéo numérique
  • Entièrement compatible avec les interfaces standard de l'industrie
Spécifications du produit
Modèle Mini212G2
Résolution 256×192
Taille des pixels 12μm
Réponse spectrale 8~14μm
NETD ≤50mK
Données de sortie 14 bits brut
Fréquence d'images Thermographie : 25 Hz, Imagerie : 50 Hz
Mode de mise au point Mise au point libre
Objectif (HFOV/FL) 17,5°/10 mm | 25°/7mm | 56°/ 3,2 mm | 90°/2,1 mm
Poids (g) 7.1 | 6.4 | 4 | 6.8
Taille PCBA (mm) 17×17
Interface vidéo numérique USB2.0/MIPI/DVP/BT.656/LVDS
Interface vidéo analogique CVBS(PAL/NTSC)
Tension de fonctionnement 3,3 V ± 0,1 V
Consommation électrique typique 330mW
Plage de mesure de la température -20 ℃ ~ + 550 ℃ (-20 ℃ ~ + 150 ℃ | +100 ℃ ~ 550 ℃)
Précision de la mesure de la température Plus grand de ±2℃ / ±2%
Température de fonctionnement -40 ℃ ~ + 70 ℃
Humidité 5%~85%
Température de stockage -45 ℃ ~ + 85 ℃
Attestation RoHS 2.0 / Portée
Applications industrielles
Ce produit est positionné pour des domaines tels que l'AIoT, la vision industrielle, la vision industrielle, la surveillance de sécurité et l'observation nocturne.
Applications AIoT :Parfaitement adapté à l'intégration dans des appareils AIoT compacts tels que des appareils électroménagers intelligents, des appareils portables et des moniteurs environnementaux intelligents.
Vision industrielle :Peut être utilisé pour la surveillance en temps réel des équipements industriels, des scénarios de traitement et de soudage au laser, la détection de semi-conducteurs, etc.
Surveillance de la sécurité :Peut détecter les intrus illégaux et déclencher des alarmes en temps réel pour des applications de sécurité améliorées.
Notre gamme de produits
Haute sensibilité et excellentes performances :Technologie de pointe dans l'industrie infrarouge
Divers détecteurs infrarouges disponibles :Détecteurs IR non refroidis et refroidis dans différents formats et tailles de pixels
Production en volume pour assurer une livraison rapide :Trois lignes de production avec une capacité de production annuelle allant jusqu'à des millions de détecteurs
Foire aux questions
Qu’est-ce que l’imagerie thermique infrarouge ?
L'imagerie thermique infrarouge est une méthode d'utilisation du rayonnement infrarouge et de l'énergie thermique pour recueillir des informations sur des objets, afin d'en formuler des images ou d'obtenir des informations sur la température des objets, même dans des environnements à faible visibilité.
Comment fonctionne l’imagerie thermique infrarouge ?
Le système d’imagerie thermique infrarouge est une détection et une identification passives sans contact de la technologie infrarouge. Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge à réseau focal via le système optique infrarouge qui peut traverser le rayonnement infrarouge. Le détecteur thermique convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis, grâce à l'amplification et au traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
