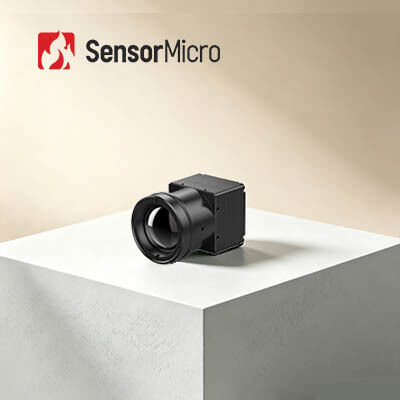

Module thermique léger 384x288 non refroidi avec microbolomètre VOx de 17 μm et faible consommation d'énergie de 0,65 W
| Lieu d'origine | Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | COIN417G3 |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | T/T |
Détails sur le produit
| Résolution | 384x288 / 17μm | Taille du noyau nu | 25,4 mm × 25,4 mm × 16,5 mm |
|---|---|---|---|
| Consommation électrique typique | 0.65W | NETD | ≤30mK/F1.0/25℃ |
| Gamme spectrale | 8~14μm | Fréquence d'images | 25 Hz/30 Hz/50 Hz |
| Mettre en évidence | Module thermique non refroidi,Module thermique de 12 μm,Module thermique LWIR |
||
Description de produit
Module thermique non refroidi léger et flexible avec détecteur infrarouge LWIR 384x288 / 17μm
Le module de caméra thermique infrarouge COIN417G3 adopte la technologie du microbolomètre VOx de 17 μm. Il intègre un détecteur thermique infrarouge (WLP) de 384x288 / 17 μm.un circuit de traitement du signal et un algorithme de traitement d'image de haute performance.
Le module de caméra infrarouge COIN417G3 fournit un ensemble standard d'interfaces pour les intégrateurs, qui peuvent être facilement intégrés dans de nombreux types d'appareils tels que les casques,caméra de sécurité ainsi que des unités de police et de lutte contre les incendiesIl est avantageux pour les intégrateurs OEM de commencer le développement secondaire et l'intégration dans toutes sortes d'images thermiques et de caméras thermographiques infrarouges.
Principales caractéristiques
- Taille compacte, poids léger
- Convient à divers produits infrarouges
- Une large gamme d'applications d'imagerie thermique
- Faible consommation d'énergie
- Haute sensibilité avec une NETD typique ≤ 30mK
Spécifications du produit
| Modèle | Le montant de l'aide est fixé à la valeur de l'aide accordée. |
| Indicateurs des détecteurs IR | |
| Matériau sensible | Vox |
| Résolution | 384 × 288 |
| Taille des pixels | 17 μm |
| Réponse spectrale | 8 μm à 14 μm |
| NETD typique | ≤ 30mK/F1.0/25°C |
| Traitement des images | |
| Taux de cadrage numérique | 25/30/50 Hz |
| Temps de démarrage | 6s |
| Vidéo analogique | PAL/NTSC |
| Vidéo numérique | Les produits doivent être présentés dans un emballage de qualité supérieure |
| Algoritme d'image | Correction de la non-uniformité (NUC) Réduction du bruit 3D (3DNR) Suppression du bruit 2D (DNS) Compression à portée dynamique (DRC) Amélioration des bords (EE) |
| Affichage de l'image | 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud) |
| Logiciel pour PC | |
| Logiciel ICC | Module de commande et affichage vidéo |
| Électricité | |
| Interface externe standard | 50Pin: DF40C-50DP-0.4V ((51), (HRS, mâle) |
| Tableau d'extension | Pour les appareils électroménagers, la valeur de l'indicateur de fréquence est déterminée en fonction de l'indicateur de fréquence de l'appareil. |
| Interface de communication | TTL-232/USB2.0 |
| Interface vidéo numérique | Le système d'alarme doit être équipé d'un système d'alarme à haute fréquence. |
| Voltage d'alimentation | 4.5 à 5,5 V |
| Consommation d'énergie typique | 0.65W |
| Les appareils électroménagers | |
| Taille du noyau nu ((mm) | 25.4 mm × 25,4 mm × 16,5 mm |
| Poids du noyau nu (g) | 160,6 ± 1 |
| Adaptabilité à l'environnement | |
| Température de fonctionnement | -40°C à +70°C |
| Température de stockage | -45°C à +85°C |
| Humidité | 5% à 95%, sans condensation |
| Vibration | Vibration aléatoire, 5,35 grammes, 3 axes |
| Les effets | Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois |
| Certification | Réglementation relative à la protection des consommateurs |
| Lentilles optiques | |
| Lentilles optiques | Pour les appareils de surveillance de l'état de l'air, le système de surveillance de l'air doit être équipé d'un système de surveillance de l'air. |
| Niveau de protection | IP67 ((Objectif avant) |
Applications industrielles
Le module de caméra infrarouge COIN417G3 est largement utilisé dans la vision industrielle, la surveillance de la sécurité, la lutte contre les incendies et le sauvetage, l'extérieur, la vision automatique, l'ADAS, etc.
Avantages du produit
Portfolio de produits diversifiés:Une large gamme de formats de produits, y compris des détecteurs infrarouges, des noyaux de caméra et des modules pour répondre à diverses exigences d'intégration.
Variété de produits:Des résolutions multiples, des tailles de pixels, des bandes d'onde et des combinaisons d'options d'objectifs offrent une plus grande flexibilité pour diverses applications.
Performance exceptionnelle:Une image claire, une taille compacte, une faible consommation d'énergie, une grande sensibilité et une grande fiabilité, conçues pour fonctionner dans un large éventail de défis environnementaux.
Facile à intégrer:Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Questions fréquemment posées
-
Quelle est la différence entre l'IR active et l'imagerie thermique à faible luminosité?
La faible luminosité nécessite de la lumière naturelle et transforme l'image faible de la lumière naturelle en image électronique améliorée grâce à un intensificateur d'image.IR actif émet activement la lumière infrarouge et utilise le faisceau infrarouge reflété par la cibleIl a une très mauvaise dissimulation.L'imagerie thermique n'a pas besoin de lumière et est une vision nocturne infrarouge passive qui détecte la différence de rayonnement infrarouge entre les cibles et la scène ou différentes parties d'un objetIl n'est pas affecté par les changements des conditions d'éclairage environnantes, pendant la nuit ou même dans le brouillard, la pluie et autres environnements difficiles. -
Vous pouvez bloquer les images thermiques?
Dans la plupart des cas, vous ne pouvez pas, mais les rayons infrarouges ne peuvent pas pénétrer les murs, et le verre peut bloquer les infrarouges.Vous pouvez vous cacher derrière du verre ou des murs pour bloquer l' imagerie thermique.
