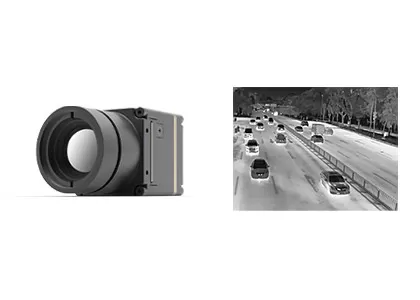

Noyau de caméra thermique non refroidi avec résolution 384x288 et module thermique FPA VOx à hauteur de pixel de 17 μm

  • Uncooled Thermal Camera Core with 384x288 Resolution and 17μm Pixel Pitch Longwave FPA VOx Thermal Module
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle COIN417G3
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384x288 / 17μm Fréquence d'images 25/30/50 Hz
Vidéo numérique BRUT/YUV422 Vidéo analogique PAL/NTSC
NETD ≤30mK/F1.0/25℃ Gamme spectrale 8~14μm
Mettre en évidence

Noyau thermique non refroidi de caméra

,

noyau thermique de caméra de 17μm

,

Caméra thermique non refroidie de FPA
Laisser un message
Description de produit
Noyau thermique non refroidi de caméra FPA à ondes longues 384x288/17μm VOx
Présentation du produit

Le cœur de la caméra infrarouge COIN417G3 intègre un détecteur infrarouge 384 x 288/17 μm (WLP), un circuit de traitement du signal haute performance et un algorithme de traitement d'image. Grâce à la technologie de conditionnement au niveau des tranches, le détecteur infrarouge WLP dispose d'un processus de fabrication plus simple et plus facile à intégrer, ce qui est plus adapté à une production à grand volume et à faible coût.

Le module infrarouge COIN417G3 présente une présentation d'image thermique nette et nette, une taille compacte et un faible coût. Nous fournissons aux intégrateurs diverses solutions d’imagerie thermique infrarouge matures et stables qui s’intègrent facilement dans les produits terminaux tout en réduisant considérablement les coûts.

Principales caractéristiques
  • Fonctionnalité complète, conception rentable
    Développé à l'aide d'un détecteur d'encapsulation au niveau des tranches à haut coût et performances avec des algorithmes avancés de traitement d'image
  • Performances exceptionnelles, imagerie supérieure
    Haute sensibilité avec un NETD≤30 mK typique et des algorithmes d'image de nouvelle génération pour des images thermiques plus claires et plus nettes
  • Extension flexible, intégration rapide
    Plusieurs options de lentilles optiques, prend en charge les interfaces USB2.0/DVP/LVDS/BT.656, produit des données d'image RAW/YUV avec contrôle du port série
Spécifications du produit
Modèle COIN417G3
Indicateurs de détecteurs IR
Matériel sensible VOX
Résolution 384×288
Taille des pixels 17μm
Réponse spectrale 8 μm ~ 14 μm
NETD typique ≤30mK/F1.0/25℃
Traitement d'images
Fréquence d'images numérique 25/30/50Hz
Heure de démarrage 6s
Vidéo analogique
PAL/NTSC
Vidéo numérique
BRUT/YUV422
Algorithme d’images Correction de non-uniformité (NUC)
Réduction du bruit 3D (3DNR)
Suppression du bruit 2D (DNS)
Compression de plage dynamique (DRC)
Amélioration des bords (EE)
Affichage des images 10 types (blanc chaud/lave/fer rouge/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/teinte/noir chaud).
Logiciel PC
Logiciel CCI Contrôle du module et affichage vidéo
Électrique
Interface externe standard 50 broches : DF40C-50DP-0,4 V (51), (HRS, mâle).
Carte d'extension USB3.0/USB2.0/VPC/USB2.0 et VPC
Interface de communication TTL-232/USB2.0
Interface vidéo numérique DVP8/DVP16/USB2.0/BT.656/LVDS
Tension d'alimentation 4,5 ~ 5,5 V
Consommation électrique typique 0,65 W
Mécanique
Taille du noyau nu (mm)
25,4 mm × 25,4 mm × 16,5 mm
Poids du noyau nu (g) 16,6 ± 1
Adaptabilité environnementale
Température de fonctionnement -40 ℃ ~ + 70 ℃
Température de stockage -45 ℃ ~ + 85 ℃
Humidité 5 % ~ 95 %, sans condensation
Vibration Vibration aléatoire, 5,35 g, 3 axes
Impact Demi-onde sinusoïdale, 40 g/11 ms, direction d'impact axe X, 3 fois
Attestation ROHS2.0/REACH
Lentille optique
Lentille optique Athermique à mise au point fixe : 4,8 mm/7 mm/9,1 mm/13 mm/19 mm/25 mm/35 mm
Niveau de protection IP67 (lentille avant)
Applications industrielles

Le noyau de caméra infrarouge COIN417G3 est largement utilisé dans la vision industrielle, la surveillance de la sécurité, la lutte contre les incendies et le sauvetage, l'extérieur, la vision industrielle, l'ADAS et bien plus encore.

Nos avantages
  • Riche variété de produits :Plusieurs combinaisons de résolutions de matrice, de tailles de pixels, de bandes d’ondes et d’options d’objectif offrent une plus grande flexibilité pour diverses applications.
  • Performances exceptionnelles :Imagerie claire, taille compacte, faible consommation d'énergie, sensibilité élevée et fiabilité élevée, conçues pour fonctionner dans un large éventail de défis environnementaux.
  • Intégration facile :Les multiples options d'interface facilitent l'intégration et permettent un développement rapide dans plusieurs domaines d'application.
Foire aux questions
Qu’est-ce que la thermographie infrarouge ?
La thermographie est une nouvelle méthode de diagnostic non invasive efficace basée sur la détection de la température de surface d'un objet. Le rayonnement infrarouge (IR) émis par un objet est enregistré et visualisé sous la forme d'une carte de répartition de la température.
A quoi peut servir la thermographie infrarouge ?
L’imagerie thermique infrarouge peut être utilisée pour effectuer des inspections de maisons, déterminer des défauts structurels, des défauts électriques, des défauts mécaniques, des changements physiologiques chez les personnes et les animaux et bien plus encore.
Quels sont les avantages de la thermographie infrarouge ?
Pour les tests non destructifs, il est simple à tester et rapide à réagir sans dommage, ce qui entraîne des économies, une augmentation de l'efficacité du travail et une réduction de la dépréciation de la main-d'œuvre et des équipements. La thermographie médicale est très efficace pour détecter les problèmes cachés dans le corps humain, de manière 100 % sûre, sans radiation ni douleur, ce qui en fait un outil idéal pour un dépistage précoce de la santé.
