Module thermique 256x192 non refroidi/12μm de caméra d'OEM pour la caméra de vision nocturne
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTempérature ambiante | -20℃~+550℃ (personnalisable) | Exactitude de la température | ±3℃ ou ±3% |
---|---|---|---|
Résolution | 256x192/12μm | Taille | 20x20x10.4mm |
NETD | <40mK | Domaine spectral | 8~14μm |
Surligner | Module thermique de caméra d'OEM,module thermique de la caméra 256x192 |

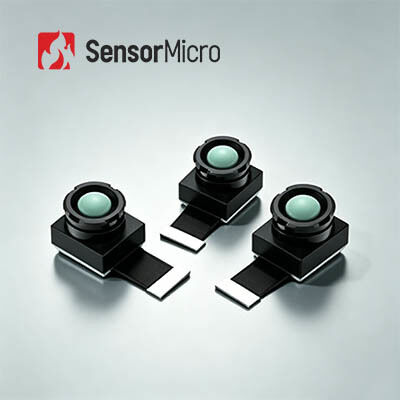

Module thermique non refroidi 256x192/12μm d'OEM pour la caméra de vision nocturne, vidéo surveillance
COIN212/R est un noyau infrarouge de caméra de LWIR qui capture le spectre grandes ondes de l'infrarouge (LWIR) de 8 à 14μm. Il intègre la résolution 256x192, microbolometer d'oxyde de vanadium de taille de pixel de 12μm (Vox). Ce module thermique non refroidi a une structure compacte et minuscule qui est presque la même taille en tant que celle d'un dixième de dollar.
Grâce à son rocailleux et le design compact avec de diverses interfaces industriellement compatibles, ce module thermique micro de caméra peuvent être très utilisés dans diverses applications infrarouges. Le module thermique du capteur COIN212 a une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~150 pour la mesure industrielle ou de température corporelle.
La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing du capteur thermique de détecteur et du module thermique de capteur d'image. Nous pouvons fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.
- Détecteur : Microbolometer non refroidi de WLP
- Résolution : μm 256x192/12
- NETD : <40mk>
- Interfaces multiples pour l'intégration facile
- Développement secondaire rapide
Modèle | COIN212/R |
Représentation de détecteur d'IR | |
Résolution | 256x192 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | <40mk> |
À traitement d'images | |
Débit d'images | 25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <3s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656 |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE/DNR |
Spécifications électriques | |
Interface externe standard | 30pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 3.5~5.5V |
Puissance typique | <0> |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Chaîne de mesure de la température | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±3°C ou ±3% (prenez la valeur maximale) |
SDK | Appui ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 20x20x10.4 (avec la lentille) |
Poids | 7.5g±0.5g (avec la lentille) |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 3.2mm |
Le module thermique infrarouge de caméra de COIN212/R est très utilisé en thermographie, sécurité et surveillance, extérieur, lutte contre l'incendie et délivrance, AIoT, matériel intelligent, charges utiles d'UAV, ADAS etc.
1. Quelle est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Elle convertit le rayonnement infrarouge invisible en image thermique infrarouge évidente avec la distribution de la température de la surface de cible. Les différents objets et même les différentes parties du même objet ont la capacité différente de rayonnement et la force infrarouge de réflexion.
2. Pour quoi la représentation d'infrarouge peut-elle être employée ?
- Vision nocturne
- Recherche et délivrance
- Essai non destructif
- Prévention épidémique
- Thermographie
- Sécurité et surveillance
- Lutte contre l'incendie
…
3. Quel est module de formation d'images thermiques ?
Un module de formation d'images thermiques se compose habituellement d'un détecteur infrarouge, d'une électronique infrarouge de lentille et de matériel avec le logiciel et l'algorithme inclus. C'est l'unité minimum d'un dispositif de formation d'images thermiques.
