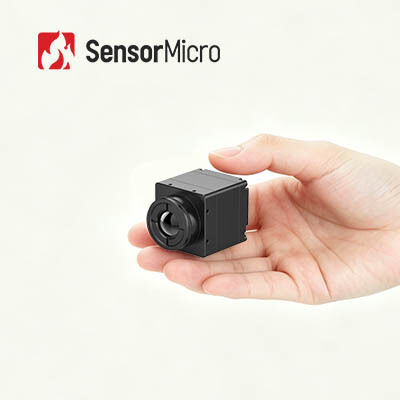

Module thermique infrarouge LWIR VOx 384x288 / 12μm non refroidi avec conception sans obturateur

  • Uncooled LWIR VOx 384x288 / 12μm Infrared Thermal Module with Shutterless Design
Lieu d'origine Chine
Nom de marque SensorMicro
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle iSE412
Quantité de commande min 1 morceau
Prix Négociable
Conditions de paiement T/T
Détails sur le produit
Résolution 384x288/12μm NETD typique ≤ 30 mK
Gamme spectrale 8~14μm Fréquence d'images numérique 50Hz
Heure de démarrage 6S Vidéo numérique YUV420/YUV422/RVB888/RAW
Mettre en évidence

Noyau de module de caméra de LWIR

,

module de caméra de 640x512 LWIR

,

Module non refroidi de caméra
Laisser un message
Description de produit
Module thermique infrarouge LWIR VOx 384x288 / 12μm non refroidi, noyau de caméra d'imagerie thermique
Vue d'ensemble du produit

L'iSE412 fait partie des modules de caméra thermique non refroidis de la série iSE, avec un détecteur infrarouge FPA non refroidi 384x288 / 12 μm, un circuit de traitement de signal professionnel,et des algorithmes de traitement d'images avancés.

Ce module thermique infrarouge est conçu pour l'observation industrielle et les applications d'imagerie infrarouge.Il prend en charge des paramètres d'imagerie réglables pour répondre à diverses exigences opérationnelles et fournit un, des images thermiques détaillées avec des performances constantes.

Principales caractéristiques
  • Conception sans obturateur pour une visualisation plus fluide
    • Aucun étalonnage de l'obturateur n'est nécessaire pendant le fonctionnement, éliminant ainsi les bégaiements d'image courants dans les systèmes traditionnels à obturateur
    • Le fonctionnement silencieux assure une utilisation discrète sans bruit mécanique
  • Compact et léger, flexible pour l'intégration
    • Dimensions totales du système aussi petites que 25,4 × 25,4 × 22,7 mm, poids du noyau nu ≤ 26±1,5 g
    • La conception structurelle permettant d'économiser de l'espace permet une disposition et une intégration flexibles du système
  • Intégration transparente et riche en fonctionnalités
    • Prend en charge les algorithmes de super-résolution, l'image dans l'image, OSD personnalisable, mode veille, étalonnage en un clic et compatibilité avec divers écrans Micro OLED
    • Compatible avec plusieurs lentilles optiques et composants d'extension pour un développement secondaire facile et une personnalisation du système
Spécifications du produit
Modèle Le numéro d'enregistrement
Indicateurs des détecteurs IR
Matériau sensible Vox
Résolution 384 × 288
Taille des pixels 12 μm
Réponse spectrale 8 μm à 14 μm
NETD typique ≤ 30 mK
Traitement des images
Les pixels efficaces 384 × 288
Taux de cadrage numérique 50 Hz
Temps de démarrage 6s
Vidéo numérique Le nombre d'étoiles est déterminé par la fréquence d'écoulement.
Algoritme d'image Les États membres doivent communiquer à l'autorité compétente les informations suivantes:
Pas d'obturateur Soutenue
Affichage de l'image 10 Types (blanc chaud/lava/rouge de fer/fer chaud/médical/arctique/arc-en-ciel 1/arc-en-ciel 2/noir chaud)
Direction de l' image Pour les appareils à commande numérique:
Zoom numérique 1x/2x/4x/8x
Lumière de l'image Automatique ou manuel
Contraste de l'image Automatique ou manuel
Mode de compensation Le manuel
Électricité
Interface externe standard
Le code de référence est le code BP040SB-50-0114-B-R0.
Interface de communication TTL-232/USB2.0
Interface vidéo numérique Les données de connexion doivent être fournies par un réseau de télécommunications.
Composants d'extension Le système d'exploitation de l'appareil est équipé d'un système d'exploitation de l'appareil qui est équipé d'un système d'exploitation de l'appareil.
Interface électrique
Voltage d'alimentation 2.7V à 5,3V
Consommation d'énergie typique 0Pour les appareils de traitement des eaux usées:
Mécanique/Objectif
Taille du noyau nu ((mm) 25.4x25,4x22. Je vous en prie.7 φ36 × 24.3
Poids du noyau nu (g) 26 ± 1.5 28 ± 1.5
Lentilles optiques
Athermique de mise au point fixe: 4,9/9,1/13/19 mm
Athermique de mise au point fixe: 25 mm/35 mm
Composants du volet Optionnel
Vibration 5.35g, Vibration aléatoire, 3 axes
Les effets Une demi-onde sinusoïdale, 40 g/11 ms, direction d'impact sur l'axe X, 3 fois 1500 g@0,4 ms
Niveau de protection IP67 ((Objectif avant)
Adaptabilité à l'environnement
Température de fonctionnement -40°C à +70°C
Température de stockage -45°C à +85°C
Humidité 5% à 95%, sans condensation
Certification Réglementation relative à la protection des consommateurs
Applications industrielles
  • Visions industrielles
  • Lutte et sauvetage
  • Surveillance de la sécurité
  • Observation à l'extérieur
  • Visions mécaniques
  • Produits électroniques de consommation
Questions fréquemment posées
Quels sont les avantages des détecteurs infrarouges non refroidis?

Les détecteurs de plan focal infrarouge non refroidis ne nécessitent pas de dispositifs de refroidissement et peuvent fonctionner à température ambiante.poids léger, une longue durée de vie et un faible coût.

Quelles sont les principales considérations pour un détecteur infrarouge / module thermique pour votre application?

Les principales considérations sont les suivantes:

  • Résolution du détecteur
  • La taille des pixels
  • Le NETD
  • La qualité de l'image
  • Les options de lentilles
  • La consommation électrique
  • La taille et le poids
  • L'interface mécanique et électrique
  • Le budget
