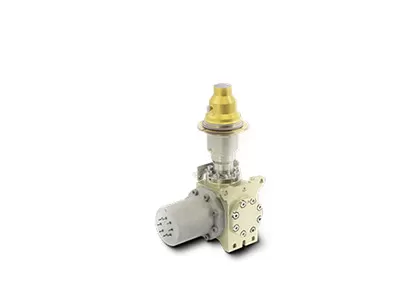

Détecteur infrarouge refroidi mi par longueur d'onde 640x512 15μm
| Lieu d'origine | Wuhan, province du Hubei, Chine |
|---|---|
| Nom de marque | SensorMicro |
| Certification | ISO9001:2015; RoHS; Reach |
| Numéro de modèle | C615M MWIR |
| Quantité de commande min | 1 morceau |
| Prix | Négociable |
| Conditions de paiement | LC, T/T |
Détails sur le produit
| Technologie | Infrarouge | Matériel | MCT |
|---|---|---|---|
| taper | détecteur infrarouge refroidi | Résolution du détecteur | 640x512 |
| NETD | ≤17mK (F2); ≤18 mK (F4) | Gamme spectrale | 3,7 ~ 4,8 μm MW |
| Mettre en évidence | Détecteur infrarouge refroidi mi par longueur d'onde,MCT a refroidi le détecteur infrarouge |
||
Description de produit
À propos du détecteur infrarouge refroidi C615M
Détecteur infrarouge refroidi MWIR de longueur d'onde moyenne 640x512 / 15 μm
Description du produit
C615M MWIR est l'un des détecteurs infrarouges refroidis HgCdTe/MCT. Il est doté de la spécification 640x512 / 15μm la plus populaire pour presque toutes les applications possibles telles que le système de surveillance à longue portée,appareils d'imagerie thermique portatifs, caméras de détection de fuites de gaz, etc. Sa longueur d'onde, le nombre F et la surface de montage peuvent être personnalisés, qui sont spécialement conçus pour les besoins des clients.
Pour les applications qui nécessitent une conception compacte, de petites dimensions et une faible consommation d'énergie, le détecteur IR refroidi MWIR C615M avec détecteur de refroidisseur de détecteur RS046 sera un choix idéal.le cryocooler RS046 est plus petit que le RS058, d'autre part, en plus de la spécification F4 couramment utilisée, cet ensemble de refroidisseur dewar intégré a également la possibilité de configuration F5.5 pour correspondre aux optiques encore plus petites.Il est donc préféré par les fabricants d'appareils d'imagerie.
En tant que premier fournisseur de détecteurs infrarouges non refroidis thermiquement et de modules de capteurs thermiques, nous avons fourni aux clients diverses solutions d'imagerie thermique infrarouge matures et stables.Il est plus facile pour les détecteurs infrarouges d'être intégrés dans plus de produits terminaux et réduit considérablement les coûts pour les clients.
Principales caractéristiques
- Résolution: 640x512
- Pitch des pixels: 15 μm
- Haute sensibilité
- Conception compacte
- Il est léger.
- Faible consommation électrique
Spécifications du produit
| Modèle | C615M MW |
| Matériel | TCM |
| Résolution | 640x512 |
| La hauteur des pixels | 15 μm |
| Plage spectrale | 30,7 μm ∙ 4,8 μm MW |
| Mode de fonctionnement | Rapport, mode d'intégration ITR/IWR; mode Windows; mode anti-floraison |
| Capacité de charge | 9.1Me-/6.5Me- ((ITR) est le nombre de fois où la valeur de l'indicateur est supérieure à 0,01 7.8Me-/5.2Me- ((IWR) |
| Dimension dynamique | ≥ 75 dB |
| Nombre de sorties | 4; jusqu'à 10Mpixels/s par sortie |
| Résultats | F2: ≤ 17 mK F4: ≤ 18mK |
| Taux de pixels effectif | ≥ 99,5% |
| Non-uniformité de réponse | ≤ 8% |
| Type de cryocooler | Le nombre de points de contrôle |
| Consommation d'électricité constante | Le montant de la subvention est calculé à partir de la valeur de la subvention. Le montant de l'aide est calculé en fonction de la valeur de l'aide. |
| Consommation de puissance maximale | Pour les appareils de commande électrique Pour les appareils électroniques |
| Énergie | RS058: 24V en courant continu RS046: 32 V de courant continu |
| Temps de refroidissement | ≤ 6 min @ RS058 Le système d'échantillonnage doit être conforme à l'annexe I. |
| Le poids | ≤ 600 g @ RS058 ≤ 350 g @ RS046 |
| Dimension (mm) | RS046: 122x46.3x82 RS058: 147x58.5x71 |
| Température de fonctionnement | -45°C à +71°C |
Applications industrielles
Le détecteur infrarouge refroidi par cryogénie C615M MWIR est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision en vol, la charge utile multi-capteurs, etc.
Les éloges des clients
Questions fréquemment posées
1Quelle est la différence entre les détecteurs IR non refroidis et refroidis?
Il existe actuellement deux types de capteurs thermiques infrarouges sur le marché, refroidis et non refroidis.
Le détecteur IR non refroidi fonctionne à température ambiante. Il est basé sur l'industrie des semi-conducteurs et peut donc généralement être fabriqué en grand volume avec une petite taille et un faible coût.Les détecteurs IR non refroidis sont largement utilisés dans les appareils portables/portatifs/mobiles.
Les détecteurs infrarouges refroidis sont emballés dans une unité qui les maintient à une température extrêmement basse et qui doit être supportée par un refroidisseur cryogénique.plus chers et moins fiables que les capteurs non refroidisCependant, les systèmes refroidis sont incroyablement sensibles et fonctionnent généralement avec des optiques à longue distance focale pour atteindre une mission à longue portée.
2Quels sont les avantages des détecteurs infrarouges refroidis?
Le détecteur de plan focal infrarouge refroidi fonctionne à basse température fournie par un détecteur de déwar cooler (ddc).Il a une grande sensibilité et peut distinguer des différences de température plus subtiles que le détecteur infrarouge non refroidiIl peut détecter, identifier et reconnaître des objets à une très longue distance qui est de plus de dix kilomètres.La structure du détecteur refroidi est très complexe, ce qui entraîne un coût relativement élevé par rapport au détecteur non refroidi.
