xRésolution | 1280x1024/12μm | Netd | <50mK |
---|---|---|---|
Domaine spectral | 8~14μm | Taille | 20x20x10.4mm |
Surligner | Module non refroidi de formation d'images thermiques de Vox,Module industriel de thermographie,Module thermique de Vox de la haute définition |

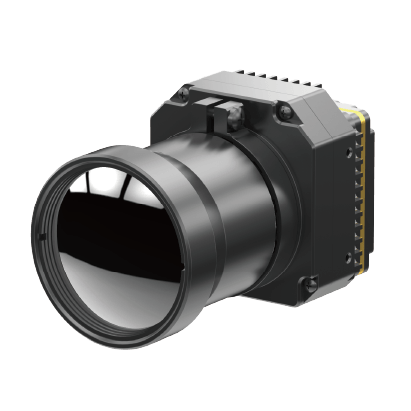

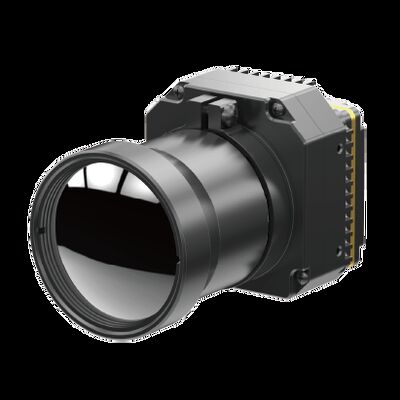

Module non refroidi à haute définition de formation d'images thermiques de Vox pour la thermographie industrielle
PLUG1212R est un du module infrarouge non refroidi de caméra de série de PLUG-R développé par la technologie des sondes globale (GST). Il est basé sur le détecteur infrarouge non refroidi de GST1212M avec le circuit professionnel de traitement des signaux et la plate-forme à traitement d'images, transforme complètement le rayonnement infrarouge de cible en données de la température. Sa mesure de la température est disponible et la température ambiante peut être personnalisable, qui répond aux exigences spécifiques de la thermographie industrielle.
Le module non refroidi de formation d'images thermiques de HD LWIR 1280x1024/12μm Vox offre un grand choix de mesure de la température, permettant des applications diverses dans les domaines tels que l'inspection industrielle, la surveillance, et la sécurité. Avec une température ambiante couvrant les deux températures au-dessous de zéro (- 20℃) et les environnements à hautes températures (jusqu'à 550), ce module adapte aux exigences de divers scénarios de formation d'images thermiques.
- Lancement de pixel : 12μm
- Résolution : 1280x1024
- Les spectres s'étendent : 8μm -14μm
- Sensibilité élevée : NETD<30mk>
- Température ambiante : -20℃~150℃, 100℃~550℃
- Exactitude de la température : ±2℃ ou ±2%
- Fiabilité élevée et adaptabilité environnementale forte.
Modèle | PLUG1212R |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 25Hz |
Temps de démarrage | <25s> |
Vidéo analogue | / |
Vidéo de Digital | HDMI/RAW/YUV/BT1120 |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 5±0.5V |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C~50°C |
Température ambiante | -20°C~150°C, 100°C~550°C |
Exactitude de la température | ±2°C ou ±2% (prenez la valeur maximale) |
SDK | ARM/Windows/Linux SDK, thermographie pleine page |
Caractéristiques physiques | |
Dimension (millimètres) | 56x56x40.2 |
Poids | ≤200g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 19mm/25mm |
Le module infrarouge de représentation de PLU1212R est très utilisé dans l'électricité de puissance, la vision par ordinateur, l'inspection de bâtiment, etc. pétrochimique métallurgique.
1.How un détecteur infrarouge fait-il le travail ?
Les détecteurs infrarouges fonctionnent à côté de sentir le rayonnement électromagnétique dans la gamme infrarouge. Le mécanisme précis de la détection varie selon le type de détecteur infrarouge.
Les détecteurs thermiques fonctionnent à côté de mesurer le changement de température provoqué en absorbant le rayonnement infrarouge. Par exemple, les microbolometers se composent d'une matrice des éléments résistifs minuscules qui sont sensibles pour chauffer. Quand le rayonnement infrarouge est absorbé par le détecteur, il fait augmenter la température de l'élément résistif, ayant pour résultat un changement de la résistance électrique qui peut être détectée et convertie en image.
Les détecteurs de photons, d'autre part, fonctionnent à côté de convertir des photons du rayonnement infrarouge en signaux électriques. Deux types communs de détecteurs de photons sont les détecteurs et les photoconducteurs photovoltaïques. Les détecteurs photovoltaïques produisent d'une tension quand des photons infrarouges sont absorbés, alors que les photoconducteurs augmentent leur conductivité quand des photons sont absorbés.
Les détecteurs infrarouges peuvent également utiliser d'autres mécanismes de détection, tels que la pyroélectricité, où les changements de la température induisent une charge dans un matériel, ou les effets thermoélectriques, où une différence de la température entre deux matériaux produit d'une tension.
Le signal de sortie du détecteur infrarouge peut être traité et montré comme image, qui peut être employée pour un grand choix de buts, tels que la formation d'images thermiques dans des applications médicales ou industrielles, télédétection de l'environnement, et le balayage thermique dans des systèmes de sécurité.
