xUtilisé pour | Vidéo surveillance | Résolution | 1280x1024/12μm |
---|---|---|---|
Débit d'images | 50Hz/100Hz | Sensibilité élevée | NETD≤20mK |
Domaine spectral | 3.7~4.8μm (MW) | Taille | 165x86x107mm |
Surligner | Noyau refroidi de caméra de MWIR,Noyau ultra clair de caméra de MWIR |

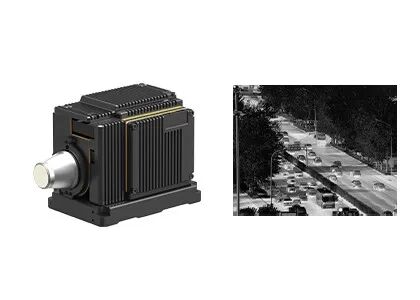

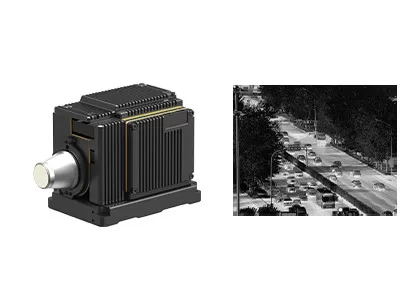

GAVIN1212 MCT 1280x1024/module infrarouge de MWIR refroidi par 12μm pour la formation d'images thermiques ultra claire
La série de GAVIN est le module infrarouge refroidi par norme développé par la technologie des sondes globale (GST). Elle est disponible avec différents formats de résolution, différentes bandes de vague et également différentes options continues de lentille optique. Le module thermique de haute résolution de la caméra GAVIN1212 est un de série de GAVIN avec le grand de rangée de 1280x1024@12 du μm MWIR de détecteur et de vase Dewar de détecteur (ddc) refroidisseur à l'intérieur.
Le NETD typique de GAVIN1212 est moins que 20mK. La sensibilité élevée assure la détection ou la reconnaissance pour la différence très minuscule de rayonnement infrarouge à la longue distance même. Équipé des zooms continus tels que 37.5~750mm etc., c'est choix idéal pour l'intégration de système dans la sécurité et la surveillance.
Comme principal fabricant de module de formation d'images thermiques, la technologie des sondes globale fournit à des clients une grande variété de solutions mûres d'intégration. À l'aide des modules infrarouges de caméra de GST, il est commode que ils de conduire le développement secondaire et réduisent leur période de recherche et développement indépendante.
- Répondez aux besoins de la détection de long terme
- Sensibilité élevée, NETD≤20mK
- Champ visuel large, résolution jusqu'à 1280x1024
- Intégration facile dans le système
- Interface de DVP/Cameralink, sortie d'image de RAW/YUV
- Un grand choix de zooms optiques continus sont disponibles
Modèle | GAVIN1212 |
Représentation de détecteur d'IR | |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Cryocooler | RS058F |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (20°C) | ≤8min |
NETD (20°C) | ≤20mK |
À traitement d'images | |
Débit d'images | 50Hz/100Hz |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | ×1/×2/×4 |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | J30JZ 25pin ; Interface spéciale de sortie de HDMI |
Vidéo analogue | / |
Vidéo de Digital | HDMI a produit : YUV Cameralink a produit : 16bit RAW/YUV |
Synchronisation externe | Synchronisation externe de cadre : Niveau RS422 |
Communication | RS422, 115200bps |
Alimentation d'énergie | 24V±1V |
Puissance stable | 16W |
Dimension (millimètres) | 165x86x107 |
Poids | ≤1600g |
La température d'opération | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Lentille optique | |
Lentille facultative | Bourdonnement continu : 37.5~750mm/F4 Bourdonnement fixe : 19mm/F2 ; 40mm/F2 ; 240mm/F2 |
Le module infrarouge thermique de la caméra GAVIN1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1. Comment choisir la résolution infrarouge appropriée de détecteur ?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur qui doit être considéré. Si la qualité d'image n'est pas haute, vous pouvez choisir le détecteur infrarouge avec à basse résolution, tel que 120x90, 256x192, 400x300. Si vous avez besoin d'une image très claire pour quelques buts spéciaux, tels que la télésurveillance, vous pouvez choisir un détecteur infrarouge de haute résolution de 1280x1024.
2. Comment choisir la bonne pseudo couleur pour la formation d'images thermiques ?
- Le blanc gris est plus approprié à la cible avec la petite différence de la température
- Le rouge et le bleu est plus approprié à la scène où les points de problème doivent être trouvés.
- Le rouge de fer est la palette de couleurs standard de l'industrie énergétique.
Note : aucune matière que la palette que vous choisissez, la température thermique ne changera pas du tout.
3. Comment choisir un objectif de caméra thermique infrarouge approprié ?
- La lentille standard peut atteindre les cibles normales avec la distance appropriée
- Pour le téléobjectif, il convient aux cibles qui est relativement petit et doit être regardé d'une longue distance
- Pour voir plus de détail des objets à la distance étroite, lentille grande-angulaire il est meilleure.
- La macro lentille est pour voir la cible très grêle avec la distance étroite, telle que le circuit de puce.
