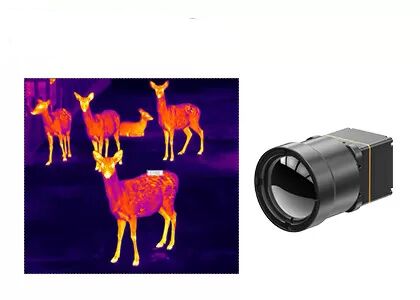

Noyau thermique extérieur 640x512 25.4mm×25.4mm×35mm de caméra de LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 | Puissance | 0.8W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 12μm |
Netd | <40mK | Débit d'images | 25Hz/30Hz |
Surligner | Noyau thermique 25.4mm×25.4mm de caméra,Noyau 640x512 de LWIR,Noyau extérieur de LWIR |
Noyau thermique extérieur 640x512 25.4mm×25.4mm×35mm de caméra de LWIR
Le module TWIN612 thermique est un produit de nouveau venu développé par la technologie des sondes globale.
Comportant une rangée du pixel 640x512 avec un lancement de pixel du µm 12, ce noyau de caméra fournit à la représentation ultra-haute de résolution qui est efficace et fiable, la sensibilité de température exceptionnelle et à une dynamique large de jusqu'à 14 bits.
Si vous avez besoin de la formation d'images thermiques pour la sécurité et la surveillance, l'inspection industrielle, ou l'imagerie médicale, le noyau infrarouge 640x512/12µm non refroidi de caméra est une solution performante qui peut satisfaire les exigences de votre application facilement.
Le noyau infrarouge 640x512/12µm non refroidi de caméra est une technologie de l'image thermique avancée qui fournit la représentation de haute qualité et la représentation exceptionnelle dans un paquet compact et convivial.
- Mini Size : 25.4mm×25.4mm×35mm
- Poids léger : 25g
- NETD typique<40mk>
- pointu, formation d'images thermiques claire
- Puissance typique aussi bas que 0.8W
Modèle | TWIN612/R |
Représentation de détecteur d'IR | |
Résolution | 640×512 |
Taille de pixel | 12μm |
Domaine spectral | 8~14μm |
NETD typique | <40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 6s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | YUV/BT.656/LVDS/USB2.0 |
Affichage d'image | 11 au total (chaud blanc/lave/Ironbow/Aqua/fer/médical chaud/arctique/arc-en-ciel 1/arc-en-ciel 2/d'un rouge ardent/chauds noirs) |
Algorithme d'image | NUC/3D/2D/DRC/EE |
Caractéristiques électriques | |
Interface externe standard | 50pin_HOURS |
Interface de communication | RS232/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.8W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ |
Exactitude de mesure de la température | Plus grand de ±2℃ ou de ±2% |
SDK | Windows/Linux ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Dimension (millimètres) | 25.4×25.4×35 (sans lentille) |
Poids | 25g (sans lentille) |
Adaptabilité environnementale | |
Température de fonctionnement | -40℃~+70℃ |
Température de stockage | -45℃~+85℃ |
Humidité | 5%~95%, sans condensation |
Vibration | 5.35grms, axe 3 |
Choc | Demi onde sinusoïdale, 40g/11ms, 3 axe, direction 6 |
Optique | |
Lentille facultative | Athermal fixe : 13mm |
Le module de formation d'images thermiques de TWIN612/R est appliqué au champ de la thermographie, du contrôle de la sécurité, des charges utiles d'UAV, des robots, du matériel intelligent, de l'ADAS, de la lutte contre l'incendie et de la délivrance
1. Comment un détecteur infrarouge fait-il le travail ?
Les détecteurs infrarouges fonctionnent à côté de sentir le rayonnement électromagnétique dans la gamme infrarouge. Le mécanisme précis de la détection varie selon le type de détecteur infrarouge.
Les détecteurs thermiques fonctionnent à côté de mesurer le changement de température provoqué en absorbant le rayonnement infrarouge. Par exemple, les microbolometers se composent d'une matrice des éléments résistifs minuscules qui sont sensibles pour chauffer. Quand le rayonnement infrarouge est absorbé par le détecteur, il fait augmenter la température de l'élément résistif, ayant pour résultat un changement de la résistance électrique qui peut être détectée et convertie en image.
Les détecteurs de photons, d'autre part, fonctionnent à côté de convertir des photons du rayonnement infrarouge en signaux électriques. Deux types communs de détecteurs de photons sont les détecteurs et les photoconducteurs photovoltaïques. Les détecteurs photovoltaïques produisent d'une tension quand des photons infrarouges sont absorbés, alors que les photoconducteurs augmentent leur conductivité quand des photons sont absorbés.
Les détecteurs infrarouges peuvent également utiliser d'autres mécanismes de détection, tels que la pyroélectricité, où les changements de la température induisent une charge dans un matériel, ou les effets thermoélectriques, où une différence de la température entre deux matériaux produit d'une tension.
Le signal de sortie du détecteur infrarouge peut être traité et montré comme image, qui peut être employée pour un grand choix de buts, tels que la formation d'images thermiques dans des applications médicales ou industrielles, télédétection de l'environnement, et le balayage thermique dans des systèmes de sécurité.
