xRésolution | 640x512 / 12μm | NETD typique | ≤40mK |
---|---|---|---|
Domaine spectral | 8~14μm | Taille | 25.4×25.4×27.4 (avec la lentille de 9.1mm) |
Température ambiante | -20℃~+550℃ (personnalisable) | Exactitude de la température | ±3℃ ou ±3% |
Surligner | Noyau thermique de caméra d'ITL612R,Noyau thermique de caméra avec la thermographie |

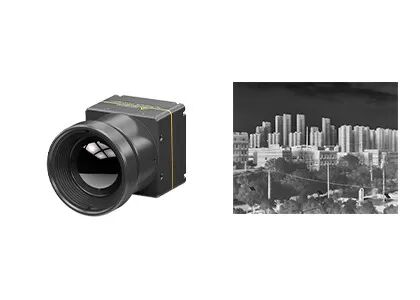

Noyau de caméra de courant ascendant de COINR 640x512/12μm avec la thermographie pour le système aérien téléguidé de véhicule
COIN612R est un module infrarouge abordable de caméra avec le système de formation d'images thermiques conçu pour les véhicules aériens téléguidés utilitaires (drones/UAV). Il est particulièrement développé pour le champ de la délivrance et l'inspection d'UAV, telle que l'inspection de courant électrique, l'inspection photovoltaïque, la détection de protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le secours en cas de catastrophe et la délivrance, la prévention d'incendie de forêt, la sécurité urbaine etc… basés sur des charges utiles d'UAV, GST fournit à des clients de diverses solutions efficaces et mûres pour effectuer des tâches dans différents environnements.
Le noyau infrarouge de caméra de COIN612R intègre le capteur de formation d'images thermiques de 640x512/12μm. Il comporte dans la présentation pointue et croquante d'image, la dimension compacte et le coût bas. Ce module thermique de caméra a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.
- Taille : 25.4×25.4×27.4 (avec la lentille de 9.1mm)
- Poids : 27g±2g (avec la lentille de 9.1mm)
- NETD typique : ≤40mk
- Puissance typique : <0.9W
- Développement et intégration rapides
Modèle | COIN612/R |
Représentation de détecteur d'IR | |
Matériel sensible | Oxyde de vanadium |
Résolution | 640×512 |
Lancement de pixel | 12μm |
Domaine spectral | 8μm ~14μm |
NETD typique | ≤40mK |
À traitement d'images | |
Débit d'images | 25Hz/30Hz |
Temps de démarrage | 5s |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656 |
Algorithme d'image | Correction d'irrégularité (NUC) réduction du bruit 3D (3DNR) 2D réduction du bruit (DNS) Compression de dynamique (transporteur) Amélioration de bord (EE) |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 (sortie de YUV) |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Logiciel de PC | |
ICC logiciel | Contrôle et affichage vidéo de module |
Caractéristiques électriques | |
Interface externe standard | 50Pin_HOURS : DF40C-50DP-0.4V (51), (HEURES, mâle) |
La carte d'expansion d'USB | Type-c |
Interface de communication | TTL-232/USB2.0 |
Interface visuelle de Digital | CMOS8/CMOS16/LVDS/USB2.0 |
Tension d'alimentation | 4~5.5V |
Puissance typique | 0.9W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10℃~+50℃ |
Chaîne de mesure de la température | -20℃~150℃, 0℃~550℃ (expansion de soutien et personnalisation) |
Exactitude de mesure de la température | Plus grand de ±3℃ ou de ±3% |
Mesure régionale de la température | Valeur maximum, minimum et moyenne de soutien de la température régionale de sortie |
SDK | Windows/Linux/ARM ; Réalisez l'analyse et la conversion de flux vidéo du gris en température |
Caractéristiques physiques | |
Taille (millimètres) | 25.4×25.4×27.4 (avec la lentille de 9.1mm) 25.4×25.4×39.5 (avec la lentille de 13mm) 25.4×25.4×38.3 (avec la lentille de 19mm) |
Poids | 27g±2g (avec la lentille de 9.1mm) 40g±2g (avec la lentille de 13mm) 41g±2g (avec la lentille de 19mm) |
Adaptabilité environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Certificat | ROHS2.0/REACH |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm/13mm/19mm |
Niveau de protection | Estimation IP67 (Front Surface) |
Le noyau thermique de caméra de COIN612R pour des charges utiles d'UAV peut être employé pour l'inspection de courant électrique, l'inspection photovoltaïque, la détection de protection de l'environnement, la recherche scientifique, la photographie aérienne, l'enquête policière, le secours en cas de catastrophe et la délivrance, la prévention d'incendie de forêt, la sécurité urbaine etc.
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation de rayonnement de chaque partie de la scène, de ce fait montrant les caractéristiques de la scène.
2. Quel est l'avantage de la formation d'images thermiques infrarouge ?
---Voir l'obscurité totale
---Identification sous le camouflage
---Détection de long terme
---Détection de distribution de la chaleur
---Mesure de non contact de la température
---Conscience de profession
---Et ainsi de suite
3. Quelles sont les applications de la formation d'images thermiques infrarouge ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans le courant électrique, la sécurité et la surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres champs traditionnels.
