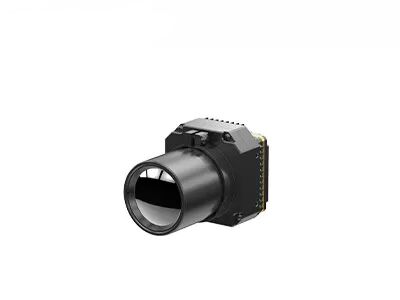

Noyau thermique non refroidi 640x512 17μM For Firefighting et délivrance de caméra de LWIR
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 640x512 / 17μm | Objectif de la caméra | Plusieurs disponibles |
---|---|---|---|
Poids | <90g | NETD | <30mK |
Gamme spectrale | 8~14μm LW | Taille | 44.5x44.5x33.6mm |
Surligner | Noyau thermique de caméra de la délivrance LWIR,Noyau thermique non refroidi de caméra de LWIR |
640x512 / module non refroidi de caméra de formation d'images thermiques de 17μm pour l'extérieur, observation animale
PLUG617 est un du module thermique non refroidi de capteur de caméra de série de PRISE développé par la technologie des sondes globale (GST).
Le capteur thermique non refroidi composé de caméra de 640x512/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module de caméra de PLUG617 LWIR fournit l'image claire et la représentation supérieure.
Des modules infrarouges non refroidis de série de PRISE sont particulièrement développés pour différentes conditions personnalisées d'observation, qui fournissent de diverses interfaces industrielles standard et options infrarouges de lentille pour répondre à des exigences spécifiques d'intégration. Quelques solutions professionnelles de formation d'images thermiques ont été appliquées à beaucoup d'applications.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG617 |
Représentation de détecteur d'IR | |
Résolution | 640x512 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5x44.5x36.6 |
Poids | <90g> |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lentille motorisée : 75mm/100mm/150mm Bourdonnement optique continu : 30-150mm |
Le module de l'imageur PLUG617 thermique est très utilisé dans la sécurité et la surveillance, l'extérieur, la délivrance de police, la lutte contre l'incendie et la délivrance, les charges utiles etc. d'ADAS, d'UAV.
1. Résolution spatiale
Comme indicateur de la clarté de l'image thermique, il montre la capacité de résoudre la forme spatiale de la cible et est habituellement exprimé en mrad (milliradian).
La résolution spatiale est une mesure du plus petit objet qui peut être résolu par le capteur, ou du secteur au sol reflètent pour le champ visuel instantané (champ de visée instantané) du capteur. Le champ de visée instantané est affecté par la taille de l'élément de détection individuel, de d et de la longueur focale de la lentille, F.
C'est champ de visée instantané = d/f
Pour une distance indiquée, la valeur plus petite de résolution spatiale est, la cible plus petite et des détails plus riches peuvent être vus. Pour une cible indiquée, la valeur plus petite de résolution spatiale est, l'à plus grande portée il sera détectée.
