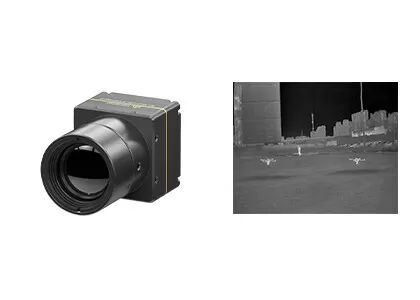

Noyau de formation d'images thermiques de LWIR 640X512/12μm pour la représentation et l'application claires d'AIoT

Noyau thermique non refroidi de caméra de LWIR 640X512/12μm pour la représentation et l'application claires d'AIoT

COIN612/R est l'un des modules thermiques infrarouges de caméra de série de PIÈCE DE MONNAIE développés par la technologie des sondes globale (GST). Il intègre le détecteur thermique infrarouge de niveau du paquet de gaufrette de 640x512/12μm (WLP), le circuit de traitement des signaux de haute performance et l'algorithme à traitement d'images.

Le noyau infrarouge de caméra de COIN612/R présente des images thermiques pointues et détaillées à moins de 40 Mk NETD et une résolution des pixels de 640x512 IR. Il a également une fonction thermographique facultative avec la gamme de mesure du ℃ -20℃~550 pour la mesure industrielle de la température.

Le module infrarouge de COIN612/R soutient la sortie de données à plusieurs modes de fonctionnement d'interfaces de sortie d'image de DVP/LVDS, d'image de RAW/YUV et le contrôle de porte série. En raison de sa dimension légère et compacte, consommation de puissance faible et options d'interface multiples, module thermique de la caméra COIN612 permet la configuration et l'intégration faciles dans de nombreux produits infrarouges, tels que les imageurs thermiques et les caméras thermographiques infrarouges.

- Mini Size : 25.4x25.4x14.1mm

- Poids léger

- NETD<40mk>

- Image de haute qualité

- Consommation de puissance faible

- Développement et intégration rapides

Le module thermique non refroidi de caméra de COIN612/R FPA LWIR est très utilisé en thermographie, sécurité et surveillance, extérieur, lutte contre l'incendie et délivrance, AIoT, matériel intelligent, charges utiles d'UAV, ADAS etc.

1. Comment choisir la résolution infrarouge appropriée de détecteur ?
Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur qui doit être considéré. Si la qualité d'image n'est pas haute, vous pouvez choisir le détecteur infrarouge avec à basse résolution, tel que 120x90, 256x192, 400x300. Si vous avez besoin d'une image très claire pour quelques buts spéciaux, tels que la télésurveillance, vous pouvez choisir un détecteur infrarouge de haute résolution de 1280x1024.

2. Comment choisir la bonne pseudo couleur pour la formation d'images thermiques ?
- Le blanc gris est plus approprié à la cible avec la petite différence de la température
- Le rouge et le bleu est plus approprié à la scène où les points de problème doivent être trouvés.
- Le rouge de fer est la palette de couleurs standard de l'industrie énergétique.
Note : aucune matière que la palette que vous choisissez, la température thermique ne changera pas du tout.

3. Comment choisir un objectif de caméra thermique infrarouge approprié ?
- La lentille standard peut atteindre les cibles normales avec la distance appropriée
- Pour le téléobjectif, il convient aux cibles qui est relativement petit et doit être regardé d'une longue distance
- Pour voir plus de détail des objets à la distance étroite, lentille grande-angulaire il est meilleure.
- La macro lentille est pour voir la cible très grêle avec la distance étroite, telle que le circuit de puce.
