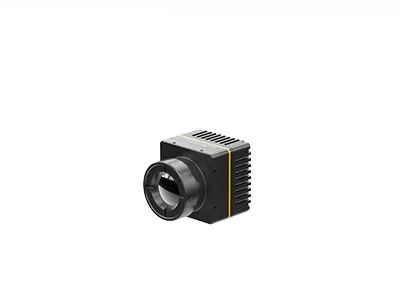

Module rapide 384x288 17μM For Health Care de caméra de formation d'images thermiques d'intégration
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 384x288 | Puissance | 0.85W |
---|---|---|---|
Gamme spectrale | 8~14μm | Lancement de pixel | 17μm |
NETD typique | <50mK | Fréquence d'images | 25Hz |
Surligner | Module thermique 17uM de caméra,module thermique de la caméra 384x288,module de caméra de la formation d'images thermiques 0.85W |
intégration rapide de module de 384x288/17μM Thermal Imaging Camera pour des soins de santé
le module thermique d'iHA417W est particulièrement développé pour le diagnostic médical. Il est intégré avec le détecteur infrarouge de niveau auto-développé de l'emballage 384×288/17μm de gaufrette, la lentille de 9.1mm, l'interface 30pin standard (type-c facultatif la carte d'expansion) et SDK consacré pour la mesure médicale de la température.
Il y a deux modes de la distance de mesure de la température : 5 mètres et 0,5 mètres, qui peuvent être employés dans divers scénarios. Le module thermique du diagnostic médical iHA417 a une meilleure cohérence de mesure de la température et une exactitude supérieure de mesure de la température de ±0.5°C. Aucun besoin de corps noir intégré n'assure un design compact et une mesure plus facile de la température.
Le module thermique de caméra d'iHA417W peut être rapidement intégré dans de divers dispositifs médicaux de formation d'images thermiques, et on s'attend à ce que soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
- Petite taille : 25.4mm×25.4mm×30.3mm (avec la lentille)
- NETD typique<50mk>
- détectez la distance : 0.5m/5m
- Poids léger aussi bas que 32.2g
- Exactitude supérieure de mesure de la température : ±0.5℃
Modèle | iHA417W |
Représentation de détecteur d'IR | |
Résolution | 384×288 |
Taille de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD typique | <50mk |
À traitement d'images | |
Débit d'images | 25Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Algorithme d'image | NUC/3DNR/DNS/DRC/EE/SFFC |
Spécifications électriques | |
Interface externe standard | Type-c |
Mode de communication | USB |
Tension d'alimentation | 5±0.5V |
Puissance typique | 0.85W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C | +50°C |
Chaîne de mesure de la température | 15℃ | 50℃ |
Exactitude de mesure de la température | ≤±0.5℃ (aucun vent d'intérieur, température ambiante de cible 32℃~42℃) |
Distance de mesure | Deux modes : 0.5m ou 5m |
SDK | L'appui Windows/Android/Linux SDK, réalisent la thermographie pleine page |
Caractéristiques physiques | |
Taille (millimètres) | ≤25.4×25.4×30.3 (avec la lentille de 9.1mm) |
Poids | 32.2±3g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Certificat | |
Norme | ROHS/REACH |
On s'attend à ce que le module iHA417 thermique soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
1. Quel est le rayonnement infrarouge ?
En parlant de la formation d'images thermiques infrarouge, la première chose pour penser environ est le rayonnement infrarouge (IR). La longueur d'onde de l'énergie de rayonnement infrarouge commence à environ 700nm et se prolonge environ à 1mm. Tous les objets émettent une chaleur sous forme de rayonnement infrarouge, qui est invisible à nous, parce que dans le spectre électromagnétique entier, l'oeil nu peut seulement voir « la lumière visible ».
2. Comment fait l'imageur thermique infrarouge travail ?
Le composant de noyau de l'équipement infrarouge est le détecteur thermique infrarouge, qui peut avec sensibilité détecter la différence minuscule de la température des objets environnants. Puis, il collecte ces informations de rayonnement de l'objet et produit l'information de la température pour la représentation, qui est basée sur l'information de différence de la température. Plus l'objet est chaud, plus infrarouge le rayonnement qu'il produit. Si l'intensité est trop haute, vous pouvez la sentir comme la chaleur.
