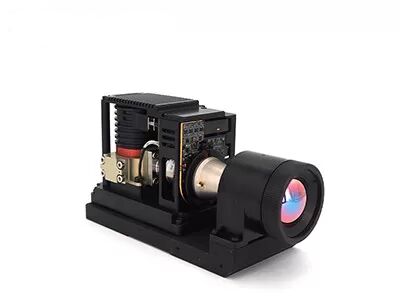

Noyau refroidi 1280x1024 12μM de module de détecteur d'IR pour la surveillance à long terme
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xHaute définition | 1280x1024 | Pas de pixel | 12μm |
---|---|---|---|
Fréquence d'images | 50Hz/100Hz | NETD | ≤20mK |
Taille | 165x86x107mm | Gamme spectrale | 3,7 ~ 4,8 μm MW |
Surligner | Noyau de module de détection 1280x1024,module de détection IR refroidi 12uM |
Noyau refroidi 1280x1024 12μM de module de détecteur d'IR pour la surveillance à long terme
Le module de caméra thermique haute résolution GAVIN1212 intègre un détecteur MWIR refroidi à large matrice 1280x1024/12μm.Divers algorithmes de traitement d'image sont intégrés dans l'électronique GAVIN1212 pour produire des images infrarouges claires dans l'obscurité totale ou dans de mauvaises conditions météorologiques.Il peut détecter et reconnaître les risques et les menaces à longue distance tout en présentant plus de détails sur la cible à courte distance.
Avec une résolution large de 1280x1024, il peut réaliser un champ de vision plus large et fournir plus de détails sur l'image.La taille de pixel réduite de 12 µm offre une meilleure résolution spatiale et correspond à une focalisation de lentille optique plus courte pour réaliser la même mission de portée.C'est le choix idéal pour l'intégrateur de systèmes EO-IR pour concevoir leur charge utile pour les applications aéroportées ou embarquées.
Images mégapixels
• Haute définition 1 280 x 1 024 pour un champ de vision plus large et une distance plus longue
• Taille de pixel de 12 μm pour une meilleure résolution spatiale
Qualité claire et nette
• Bonne uniformité, taux de pixels effectif > 99,5 %
• Haute sensibilité, NETD≤20 mK
Intégration rapide
• Prise en charge de l'interface Cameralink, sortie de données d'image RAW/YUV
• Diverses configurations optiques de zoom continu sont facultatives
Modèle | GAVIN1212 |
Performances du détecteur infrarouge | |
Résolution | 1280x1024 |
Pas de pixel | 12μm |
Cryorefroidisseur | RS058F |
Gamme spectrale | 3,7 μm ~ 4,8 μm MW |
Temps de refroidissement(20°C) | ≤8min |
NETD (20°C) | ≤20mK |
Traitement d'image | |
Fréquence d'images | 50 Hz/100 Hz |
Mode de gradation | Linéaire/Histogramme/Mixte |
Zoom numérique | ×1/×2/×4 |
Sens de l'image | Retourner horizontalement/verticalement/diagonalement |
Algorithme d'image | NUC/AGC/IDE |
Spécification électrique | |
Interface externe standard | J30JZ 25 broches ;Interface de sortie spéciale HDMI |
Vidéo analogique | / |
Vidéo numérique | Sortie HDMI : YUV Sortie Cameralink : 16 bits RAW/YUV |
Synchronisation externe |
Synchronisation externe du cadre : RS422
|
Communication | RS422, 115200bps |
Source de courant | 24V±1V |
Consommation électrique stable | 16W |
Dimensions (mm) | 165x86x107 |
Lester | ≤1600g |
Température de fonctionnement | -40°C ~ +60°C |
Amplitude des vibrations | Vibration : Transport à grande vitesse monté sur véhicule GJB Choc : onde semi-sinusoïdale, 40 g 11 ms, 3 axes 6 directions 3 fois chacun |
Lentille optique | |
Lentille en option | Zoom continu : 37,5 ~ 750 mm/F4 Zoom fixe : 19 mm/F2 ;40 mm/F2 ;240mm/F2 |
Le module de caméra infrarouge thermique GAVIN1212 est largement utilisé dans de nombreux domaines tels que le système de surveillance à distance, le système d'amélioration de la vision de vol, la charge utile multi-capteurs, etc.
1. Application du détecteur infrarouge refroidi LWIR, MWIR/LWIR
Dans la technologie d'imagerie thermique infrarouge, les détecteurs thermiques à ondes longues ont une forte pénétration dans les atmosphères poussiéreuses, ne sont pas perturbés par les effets de reflets du soleil et les réflexions lumineuses.Une qualité d'image exceptionnelle peut être obtenue dans divers environnements complexes, tels que les trajets de véhicules dans une atmosphère poussiéreuse, les navires naviguant sur l'eau avec une lumière réfléchissante et les avions volant à travers le nuage.
Le détecteur infrarouge refroidi bicolore combine les avantages de la détection à ondes moyennes et longues dans un ensemble de détecteur infrarouge refroidi, qui peut simultanément effectuer une imagerie haute performance dans les bandes d'ondes duelles, réduisant considérablement le taux de fausses alarmes.Il peut être utilisé pour la détection d'arrière-plans complexes et la surveillance de cibles mobiles à grande vitesse.
