xFonction | Détection de fuite de gaz | Refroidisseur de Cryo | RS058/RS058I/LS734 |
---|---|---|---|
Résolution de détecteur | 320x256 | Taille de pixel | 30μm |
NETD | ≤15mK | Domaine spectral | 3.2±0.1~3.5±0.1μm |
Surligner | Capteur de caméra thermique refroidi MWIR,capteur de caméra thermique RoHS,capteur MWIR de fuite de gaz de visualisation |

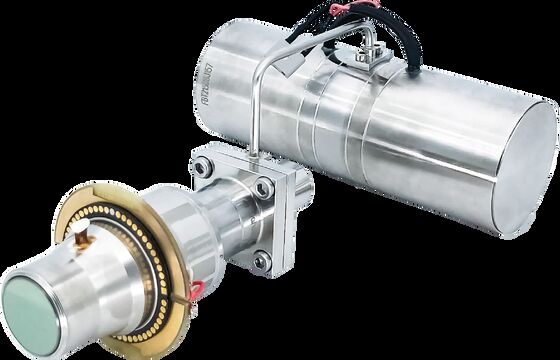

Caméra d'imagerie de gaz optique refroidie par MWIR 320x256 / 30μm pour visualiser les fuites de gaz
Le détecteur infrarouge refroidi C330M-G est spécialement développé pour la détection des fuites de gaz COV avec la fonction de convertir le rayonnement infrarouge de la cible avec une longueur d'onde de 3,2 ~ 3,5 μm en signal électrique.Son interface mécanique externe, son interface optique et son interface électronique sont couramment utilisées et peuvent être étendues.Le C330M-G peut être largement utilisé dans la surveillance de l'environnement atmosphérique et la détection des fuites de gaz, les rejets de polluants, la détection de gaz chimiques dans les usines pétrochimiques et les raffineries.
Imagerie optique des gaz
• Détection sans contact longue portée
• Gamme de détection de fuites de gaz hautement efficace, sécurisée et étendue
Haute sensibilité
• Détecteur infrarouge refroidi à haute sensibilité, assez efficace dans l'application d'une faible concentration de gaz et d'un débit de gaz lent
• La détection efficace des fuites comprend les alcanes, les alcènes, les alcools, les benzènes, les cétones et d'autres gaz
Conçu pour les besoins des utilisateurs
• Prise en charge de l'alimentation 12 V pour la certification antidéflagrante
• Divers refroidisseurs cryogéniques disponibles pour un poids léger, une faible consommation d'énergie, une longue durée de vie et une grande fiabilité
• Plage spectrale personnalisable : 3 μm ~ 5 μm MWIR (pour plus de types de détection de gaz : CO, CO2, etc.)
Modèle | C330M-G | ||
Matériel sensible | HgCdTe/MCT | ||
Résolution | 320×256 | ||
Taille des pixels | 30μm | ||
Gamme spectrale | 3,2 μm ± 0,1 μm ~ 3,5 μm ± 0,1 μm (plage personnalisable : 3 μm ~ 5 μm) | ||
Mode travail | Instantané;Mode d'intégration ITR ;mode Windows ;Anti-épanouissement | ||
Capacité de charge | 36Me-/12Me- | ||
Plage dynamique | ≥80dB | ||
Nombre de sorties | 1 ou 4 ;Jusqu'à 6,6 MHz/par sortie | ||
NETD typique | 10mK (F1.5) | ||
Taux de pixels effectif | ≥99,5 % | ||
Non-uniformité de la réponse | ≤8% | ||
Cryorefroidisseur | RS058 | RS058I | LS734 |
Type de refroidisseur | Refroidisseur Stirling rotatif intégré | Refroidisseur Stirling rotatif intégré | Refroidisseur Stirling Rotatif Linéaire |
Consommation électrique stable | ≤7W | ≤7W | ≤10W |
Max.Consommation d'énergie | ≤15W | ≤15W | ≤45W |
Source de courant | 24V CC | 12V CC | 24V CC |
Temps de refroidissement | ≤6min30s | ≤7min | ≤5 minutes |
Taille (mm) | 142x58.5x71 | 142 × 58,5 × 71 | Compresseur Φ46×122 Dewar Φ40×114 |
Lester | ≤600g | ≤600g | ≤1.2kg |
Température de fonctionnement | -45°C ~ +71°C |
Le détecteur d'imagerie thermique MWIR refroidi pour la détection de fuites de gaz C330M-G est utilisé pour les clients qui ont une forte capacité de développement.En intégrant ce capteur thermique refroidi, les COV invisibles (composés organiques volatils) peuvent être détectés et visualisés afin d'éviter d'autres dommages.Ces gaz comprennent tels que : méthane, éthane, propane, butane, pentane, hexane, heptane, octane, éthylène, propylène, isoprène, méthanol, éthanol, butanone, benzène, toluène, xylène, éthylbenzène, etc.
1.Qu'est-ce que l'imagerie thermique infrarouge ?
L'imagerie thermique infrarouge est une méthode d'utilisation du rayonnement infrarouge et de l'énergie thermique pour recueillir des informations sur des objets, afin d'en formuler des images ou d'obtenir des informations sur la température des objets, même dans des environnements à faible visibilité.
2.Comment fonctionne l'imagerie thermique infrarouge ?
Le système d'imagerie thermique infrarouge est une détection et une identification passives sans contact de la technologie infrarouge.Il concentre le rayonnement infrarouge de la scène sur le détecteur infrarouge à réseau plan focal à travers le système optique infrarouge qui peut traverser le rayonnement infrarouge.Le détecteur thermique convertit le signal de rayonnement d'intensité différente en signal électrique correspondant, puis, par amplification et traitement vidéo, forme l'image infrarouge qui peut être observée à l'œil nu.
