xType | Module non refroidi de caméra | Résolution | 400x300 / 17μm |
---|---|---|---|
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz | NETD | <30mK |
Puissance typique | <1.1W | Poids | ≤77g |
Surligner | Caméra de sécurité de formation d'images thermiques de LWIR,Caméra de sécurité non refroidie de formation d'images thermiques,caméra de sécurité 400x300 thermique |

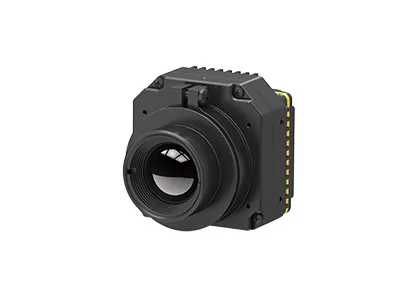

Module de caméra de sécurité de formation d'images thermiques de LWIR 400x300 non refroidi
PLUG417 est un genre de module thermique qui est particulièrement utilisé pour l'intégration rapide dans la caméra de sécurité thermique. Le capteur non refroidi composé de formation d'images thermiques de 400x300/17µm, les pleines séries de composants optiques, le circuit de traitement des signaux et l'algorithme à traitement d'images unique, le module infrarouge de la caméra PLUG417 assure l'image claire, la qualité douce, la représentation supérieure et les lentilles multiples disponibles.
Le module thermique de caméra de PLUG417 IR fournit un grand choix d'interfaces communes d'industrie pour le périphérique prêt à brancher facile et intégration dans les vidéos surveillance infrarouges d'OME. Nous avons quelques solutions réussies de formation d'images thermiques à appliquer dans beaucoup d'applications.
GST a refroidi les détecteurs infrarouges non refroidis et les modules de formation d'images thermiques peuvent être très utilisés et intégrés dans des systèmes de contrôle de la sécurité, tels que la surveillance de trafic futée de route urbaine pour améliorer l'efficacité et la sécurité des réseaux de transport, de la surveillance d'infrastructure, de la sécurité du feu dans les zones industrielles, de la détection incendie tôt pour des terrains découverts ou même au-dessus de longues distances, de la protection de port, de la sécurité de frontière pour empêcher le passage des frontières illégal, de la surveillance de périmètre, de la croisière maritime, des charges utiles d'UAV, de l'électro système optique etc.
- NETD<30mk>
- Représentation stable
- Intégration facile et périphérique prêt à brancher
- Qualité et détails clairs d'image
- Adaptabilité environnementale forte
Modèle | PLUG417 |
Représentation de détecteur d'IR | |
Résolution | 400x300 |
Lancement de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD | <30mk> |
À traitement d'images | |
Débit d'images | 9Hz/25Hz/30Hz/50Hz/60Hz |
Temps de démarrage | <10s> |
Vidéo analogue | PAL/NTSC |
Vidéo de Digital | RAW/YUV/BT656/LVDS |
Composant d'extension | USB/Camerlink |
Obscurcissement du mode | Linéaire/histogramme/mélangé |
Bourdonnement de Digital | 1~8X bourdonnement continuel, taille d'étape 1/8 |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Direction d'image | Horizontalement/verticalement/diagonalement secousse |
Algorithme d'image | NUC/AGC/IDE |
Spécifications électriques | |
Interface externe standard | interface 50pin_HOURS |
Mode de communication | RS232-TTL, 115200bps |
Tension d'alimentation | 4.5~6V |
Puissance typique | <1> |
Caractéristiques physiques | |
Dimension (millimètres) | 44.5mmx44.5mmx36.6mm |
Poids | ≤77g |
Adaptation environnementale | |
La température d'opération | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 7.5mm/13mm/19mm/25mm/35mm/50mm/60mm/100mm Lentille motorisée : 75mm/100mm/150mm Bourdonnement optique continu : 30-150mm |
Le module infrarouge thermique de la caméra PLUG417 est suitbale pour le système de contrôle de long terme et les environnements complexes, tels que le secteur à peine non peuplé, 24/7 surveillance tous temps, endroit dur de temps.
1.What le détecteur infrarouge/formation d'images thermiques est-il capteur ?
Des vagues infrarouges ne peuvent pas être vues avec l'oeil humain. Le capteur de détecteur infrarouge/formation d'images thermiques est un dispositif optique-électrique à réagir au rayonnement infrarouge et à l'énergie thermique et pour le convertir en signal électrique et a puis produit des images thermiques évidentes.
2.What est WLP ?
WLP se rapporte au paquet de niveau de gaufrette. C'est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, puis le tracement et la coupure pour faire un capteur infrarouge simple. En même temps que le paquet en métal, paquet en céramique, ils sont les 3 formats principaux de paquet des détecteurs infrarouges non refroidis.
3. Quel est l'avantage de WLP ?
Des détecteurs de WLP IR sont particulièrement conçus pour répondre à l'exigence de miniaturisation et de coût bas dans l'application de la technologie infrarouge au marché d'électronique grand public. La technologie des sondes globale, avec la capacité de fabrication de volume, offre maintenant à un grand choix de WLP les solutions infrarouges de module pour amplifier des applications plus nouvelles des marchés émergents.
