intégration rapide de 384x288 17μM Uncooled Thermal Module pour le diagnostic de santé
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 384x288 | Puissance | 0.85W |
---|---|---|---|
Domaine spectral | 8~14μm | Lancement de pixel | 17μm |
NETD typique | <50mk | Débit d'images | 25Hz |
Surligner | Module thermique non refroidi d'intégration rapide,Module thermique non refroidi de diagnostic de santé,caméra 17uM thermique pour la détection de fièvre |

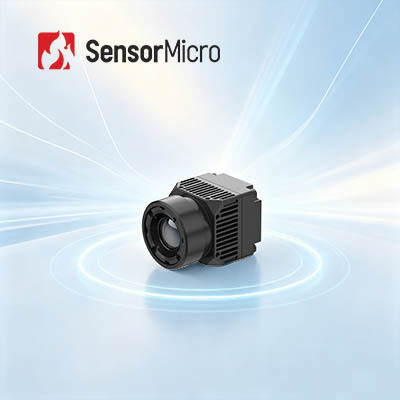

Intégration non refroidie de 384x288/17μM Thermal Module Fast pour le diagnostic de santé
le module thermique d'iHA417W est particulièrement développé pour le diagnostic médical. Il est intégré avec le détecteur infrarouge de niveau auto-développé de l'emballage 384×288/17μm de gaufrette, la lentille de 9.1mm, l'interface 30pin standard (type-c facultatif la carte d'expansion) et SDK consacré pour la mesure médicale de la température.
Il y a deux modes de la distance de mesure de la température : 5 mètres et 0,5 mètres, qui peuvent être employés dans divers scénarios. Le module thermique du diagnostic médical iHA417 a une meilleure cohérence de mesure de la température et une exactitude supérieure de mesure de la température de ±0.5°C. Aucun besoin de corps noir intégré n'assure un design compact et une mesure plus facile de la température.
Le module thermique de caméra d'iHA417W peut être rapidement intégré dans de divers dispositifs médicaux de formation d'images thermiques, et on s'attend à ce que soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
Mesure de non contact de la température
• mesure de la température de haute précision de ±0.5℃ sans corps noir externe
• Détectez la distance : 0.5m (pour le diagnostic médical) ; 5m (pour la prévention épidémique et la thermographie animale)
Intégration rapide dans le système
• Un type-c standard tout-en-un interface avec l'alimentation d'énergie, la transmission de données et le contrôle
• Appui Windows/Android/Linux SDK ; Réalisez l'analyse et la conversion de flux vidéo du gris en température
Structure compacte et légère
• Petite taille : 25.4mm×25.4mm×30.3mm (avec la lentille)
• Poids léger aussi bas comme 32.2g
Modèle | iHA417W |
Représentation de détecteur d'IR | |
Résolution | 384×288 |
Taille de pixel | 17μm |
Domaine spectral | 8~14μm |
NETD typique | <50mk |
À traitement d'images | |
Débit d'images | 25Hz |
Temps de démarrage | 5s |
Vidéo de Digital | RAW/YUV |
Affichage d'image | Couleur chaude/pseudo chaude/blanche noire |
Algorithme d'image | NUC/3DNR/DNS/DRC/EE/SFFC |
Spécifications électriques | |
Interface externe standard | Type-c |
Mode de communication | USB |
Tension d'alimentation | 5±0.5V |
Puissance typique | 0.85W |
Mesure de la température | |
Chaîne de température de fonctionnement | -10°C | +50°C |
Chaîne de mesure de la température | 15℃ | 50℃ |
Exactitude de mesure de la température | ≤±0.5℃ (aucun vent d'intérieur, température ambiante de cible 32℃~42℃) |
Distance de mesure | Deux modes : 0.5m ou 5m |
SDK | L'appui Windows/Android/Linux SDK, réalisent la thermographie pleine page |
Caractéristiques physiques | |
Taille (millimètres) | ≤25.4×25.4×30.3 (avec la lentille de 9.1mm) |
Poids | 32.2±3g (avec la lentille de 9.1mm) |
Adaptabilité environnementale | |
Température de fonctionnement | -40°C | +70°C |
Température de stockage | -45°C | +85°C |
Humidité | 5%~95%, sans condensation |
Vibration | Vibration aléatoire 5.35grms, axe 3 |
Choc | vague de Moitié-sinus, 40g/11ms, 3 direction de l'axe 6 |
Optique | |
Lentille facultative | Foyer fixe athermal : 9.1mm |
Certificat | |
Norme | ROHS/REACH |
On s'attend à ce que le module iHA417 thermique soit très utilisé dans les domaines du criblage de la maladie, de la physiothérapie de médecine de chinois traditionnel, du contrôle de santé, de la réadaptation etc. actuellement et à l'avenir.
1. Quelle est sensibilité thermique ?
La sensibilité thermique, également appelée NETD (bruit différence de la température équivalente), est un paramètre principal pour évaluer des caméras de formation d'images thermiques de la vague moyenne (MWIR) et de la longue vague (LWIR). On le lie directement à la clarté mesurée par l'imageur thermique. C'est une valeur numérique représentant le rapport signal/bruit de la différence de la température et mesuré dans les milliKelvins (Mk). Plus la valeur thermique de sensibilité sont petite, plus la sensibilité est haute et plus l'image est claire.
2. Quelles sont les applications de la formation d'images thermiques ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans la sécurité et la surveillance, les charges utiles d'UAV, l'inspection industrielle, l'entretien de lutte contre l'incendie et prévisionnel, l'ADAS, la prévention épidémique, l'AIoT etc.
