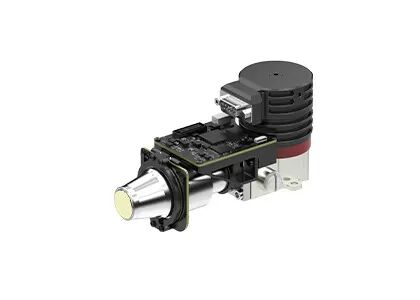

EYAS330 MWIR a refroidi le noyau infrarouge 320x256 30μM de caméra de modules de caméra
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xTAILLE | 142x58.5x71mm | Résolution | 320x256 / 30μm |
---|---|---|---|
NETD | ≤9mK | Mi longueur d'onde | 3.7~4.8μm |
caractéristiques | Intégration facile | Type | Modules refroidis d'ANNONCE |
Surligner | Modules refroidis de caméra de l'EYAS 330,RoHS a refroidi des modules de caméra,noyau infrarouge de la caméra 320x256 |
EYAS330 MWIR a refroidi le noyau infrarouge 320x256 30μM de caméra de modules de caméra
La série d'EYAS a refroidi des modules d'ANNONCE a la fonction de préamplificateur pour convertir le signal analogue des détecteurs refroidis d'IR en résultat numérique de flux vidéo. Elle est disponible avec différents formats de résolution et différentes bandes de vague. EYAS330 est un membre de famille d'EYAS avec le détecteur de 320x256/30μm MWIR et de refroidisseur du vase Dewar RS058 intégré.
La technologie des sondes globale se spécialise dans la conception, la fabrication, les ventes et le marketing des détecteurs de formation d'images thermiques et des modules infrarouges. La société couvre une aire de 30 mille mètres carrés de 20 mille mètres carrés de pièce propre, qui peut fournir à des clients un approvisionnement stable en produits infrarouges.
- Facile à se développer et intégrer
- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série
- La structure intégrée, dimensions sont compatible au détecteur
- Simple-approvisionnement 5V
- Capable de capturer l'objectif en mouvement à grande vitesse
Modèle | EYAS330 |
Représentation de détecteur d'IR | |
Résolution | 320x256 |
Lancement de pixel | 30μm |
Cryocooler | RS058 |
Domaine spectral | 3.7μm~4.8μm MW |
Temps de refroidissement (25°C) | ≤6min |
NETD optimal (20°C) | ≤9mK |
Mode fonctionnant | |
Débit d'images | 1~200Hz réglable |
Mode fonctionnant | Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
Spécifications électriques | |
Interface externe standard | QSH 60pin |
Vidéo de Digital | Cameralink : Données brutes de la sortie 16bit |
Synchronisation externe | CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC |
Communication | Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps |
Alimentation d'énergie | 1 panneau de représentation de la Manche : 5V La 1 Manche Cryocooler : 24V |
Puissance stable | 7W |
Dimension (millimètres) | 142×58.5×71 |
Poids | ≤680g |
La température fonctionnante | -40°C | +60°C |
Grandeur de vibration | Vibration : Transport à grande vitesse monté sur véhicule de GJB Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce |
Le module de la formation d'images thermiques EYAS330 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1.What est la formation d'images thermiques infrarouge ?
La formation d'images thermiques infrarouge est un genre de méthode qui utilise le rayonnement infrarouge et l'énergie thermique pour recueillir des informations au sujet des objets. Selon la différence de rayonnement entre l'objet et l'environnement de fond et la différence de rayonnement de chaque partie de l'objet lui-même, l'image thermique infrarouge peut montrer la fluctuation de rayonnement de chaque partie de la scène, de ce fait montrant les caractéristiques de la scène.
2. Quelles sont les applications de la formation d'images thermiques infrarouge ?
La mesure de la température et la représentation tous temps sont deux fonctions de base de la technologie de l'image thermique infrarouge. Les produits développés basés sur ces deux technologies sont très utilisés dans le courant électrique, la sécurité et la surveillance, la fabrication industrielle, la recherche scientifique, le traitement médical et d'autres champs traditionnels.
3. Quelle est la formation d'images thermiques infrarouge ?
En nature, tous les objets dont la température est plus haute que zéro absolu (- ℃ 273) peuvent rayonner les rayons infrarouges. À l'aide du détecteur infrarouge de caméra pour mesurer la différence de la température de rayonnement infrarouge entre la cible elle-même et le fond, vous pouvez obtenir les différentes images infrarouges, qui s'appellent également les images thermiques.
4. Comment font les détecteurs infrarouges travail ?
Le rayonnement infrarouge qui a émis par la cible écrit la gamme de détection du détecteur thermique, puis du détecteur infrarouge convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.
5. Quels sont les avantages des détecteurs infrarouges refroidis ?
Le détecteur infrarouge refroidi de plan focal fonctionne à une basse température qui est fournie par un refroidisseur de vase Dewar de détecteur (ddc). Il a la sensibilité élevée et peut distinguer une différence plus subtile de la température que le détecteur infrarouge non refroidi. Il peut détecter, identifier et identifier des objets à un à très grande portée qui est plus de dix kilomètres loin. La structure du détecteur refroidi est très complexe qui des résultats dans un coût relativement élevé que le détecteur non refroidi.
