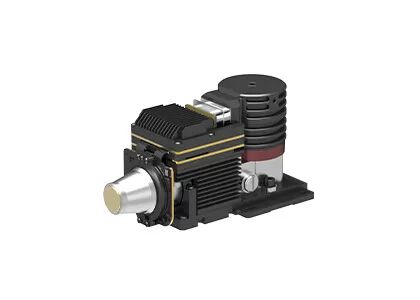

GAVIN330 MWIR a refroidi la fiabilité élevée 320x256 30μm de module d'imageur thermique

  • GAVIN330 MWIR Cooled Thermal Imager Module High Reliability 320x256 30μm
Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle GAVIN330
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 320x256 / 30μm Matériel MCT
NETD ≤10mK Domaine spectral 3.7~4.8μm (MW)
Taille 150×67×80mm Poids ≤900g
Surligner

MWIR a refroidi l'imageur thermique

,

GAVIN330 a refroidi l'imageur thermique

,

module de l'imageur 320x256 thermique
Laisser un message
Description de produit
Brève description



Module refroidi par fiabilité élevée de formation d'images thermiques de GAVIN330 HgCdTe 320x256/30μm MWIR



Description de produit



La série de GAVIN est le module infrarouge refroidi par norme développé par la technologie des sondes globale (GST). Elle est disponible avec différents formats de résolution, différentes bandes de vague et également différentes options continues de lentille optique.



Le module de la formation d'images thermiques GAVIN330 est un de série de GAVIN avec le détecteur de 320x256/30μm et le cryocooler RS058 refroidis par MWIR à l'intérieur. Il fonctionne dans le domaine spectral de 3.7~4.8μm. Avec l'interface standard industrielle de cameralink, la caméra ou l'intégrateur système infrarouge peut concevoir ou intégrer leur propre caméra complète facilement basée sur le GAVIN330 a refroidi le module infrarouge.



La technologie des sondes globale est investie dans ouvrir une nouvelle vision pour la formation d'images thermiques infrarouge industrielle. Nous nous spécialisons dans la conception, la fabrication, les ventes et le marketing des détecteurs de formation d'images thermiques et des modules infrarouges pour fournir nos clients un grand choix de solutions infrarouges de formation d'images thermiques qui raccourcissent le temps d'élaboration secondaire et réduisent considérablement le coût pour des clients.



Caractéristiques principales



- Formation d'images thermiques de haute qualité

- Sensibilité élevée, NETD≤10mK

- Détection de long terme

- Intégration facile dans le système

- Interface de DVP/Cameralink, sortie d'image de RAW/YUV

- Les divers zooms optiques continus sont disponibles



Spécifications produit



Modèle GAVIN330
Représentation de détecteur d'IR
Résolution 320x256
Lancement de pixel 30μm
Cryocooler RS058
Domaine spectral 3.7μm~4.8μm MW
Temps de refroidissement (20°C) ≤7min
NETD (20°C) ≤10mK
À traitement d'images
Débit d'images 50Hz/100Hz/200Hz
Obscurcissement du mode Linéaire/histogramme/mélangé
Bourdonnement de Digital ×1/×2/×4
Direction d'image Horizontalement/verticalement/diagonalement secousse
Algorithme d'image NUC/AGC/IDE
Spécifications électriques
Interface externe standard J30JZ 25pin
Vidéo analogue Pal
Vidéo de Digital 16bit RAW/YUV : 16bit DVP/Cameralink a produit
Synchronisation externe Synchronisation externe de cadre : Niveau RS422
Communication RS422, 115200bps
Alimentation d'énergie 20~28VDC
Puissance stable 12W
Dimension (millimètres) 150×67×80
Poids ≤900g
La température d'opération -40°C | +60°C
Grandeur de vibration Vibration : Transport à grande vitesse monté sur véhicule de GJB
Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce
Lentille optique
Lentille facultative Bourdonnement continu
30~240mm/F4
15~300mm/F4
21~420mm/F4
35~690mm/F4



Applications industrielles



Le GAVIN330 a refroidi le module thermique de caméra est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.



GAVIN330 MWIR a refroidi la fiabilité élevée 320x256 30μm de module d'imageur thermique 0



Au sujet de la technologie des sondes globale



GAVIN330 MWIR a refroidi la fiabilité élevée 320x256 30μm de module d'imageur thermique 1



FAQ



1. Comment choisir la résolution infrarouge appropriée de détecteur ?

Il dépend des besoins et des applications réels de vos produits, et le prix est également un facteur qui doit être considéré. Si la qualité d'image n'est pas haute, vous pouvez choisir le détecteur infrarouge avec à basse résolution, tel que 120x90, 256x192, 400x300. Si vous avez besoin d'une image très claire pour quelques buts spéciaux, tels que la télésurveillance, vous pouvez choisir un détecteur infrarouge de haute résolution de 1280x1024.



2. Comment choisir la bonne pseudo couleur pour la formation d'images thermiques ?

- Le blanc gris est plus approprié à la cible avec la petite différence de la température

- Le rouge et le bleu est plus approprié à la scène où les points de problème doivent être trouvés.

- Le rouge de fer est la palette de couleurs standard de l'industrie énergétique.

Note : aucune matière que la palette que vous choisissez, la température thermique ne changera pas du tout.



3. Comment choisir un objectif de caméra thermique infrarouge approprié ?

- La lentille standard peut atteindre les cibles normales avec la distance appropriée

- Pour le téléobjectif, il convient aux cibles qui est relativement petit et doit être regardé d'une longue distance

- Pour voir plus de détail des objets à la distance étroite, lentille grande-angulaire il est meilleure.

- La macro lentille est pour voir la cible très grêle avec la distance étroite, telle que le circuit de puce.
