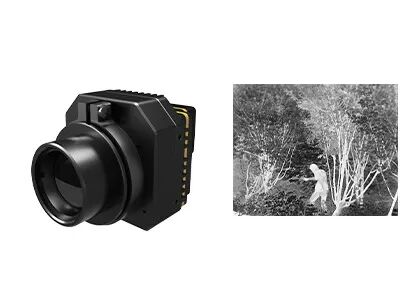

1280x1024 de haute résolution 12μm MCT MWIR a refroidi le module infrarouge de caméra

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS1212
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution 1280x1024 Lancement de pixel 12μm
NETD ≤20mK Domaine spectral 3.7~4.8μm MW
Taille 149x58.5x71mm Débit d'images 1~100Hz réglable
Surligner

Petit module de caméra de MWIR

,

Petit module de caméra de MCT

,

Petit module 1280x1024 de caméra

Laisser un message
Description de produit
EYAS1212 a refroidi le module d'ANNONCE



1280x1024 de haute résolution/12μm MCT MWIR a refroidi le module infrarouge avec le conseil de proximité



Description de produit



EYAS1212 est le 1280 un x1024 basé par module infrarouge refroidi analogique-numérique de haute résolution compose le lancement IR FPA de 12μm.



Ce module d'ANNONCE inclut un conseil de proximité qui fournit la synchronisation de FPA, et les alimentations d'énergie sensibles. En outre, l'interface de lien de caméra produit les données 16bit brutes qui simplifient fortement l'intégration du détecteur au système.



Par conséquent, le module de l'ANNONCE EYAS1212 le rend facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur GST C1212M 1280x1024/détecteur infrarouge refroidi par 12μm, développement secondaire rapide de début et de raccourcir leur période de développement des modules infrarouges refroidis ou des caméras thermiques infrarouges complètes ou systèmes basés sur les détecteurs infrarouges refroidis.



Caractéristiques principales



- Facile à se développer et intégrer

- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série

- La structure intégrée, dimensions sont compatible au détecteur

- Simple-approvisionnement 5V

- Capable de capturer l'objectif en mouvement à grande vitesse



Spécifications produit



Modèle EYAS1212
Représentation de détecteur d'IR
Résolution 1280x1024
Lancement de pixel 12μm
Cryocooler RS058F
Domaine spectral 3.7μm~4.8μm MW
Temps de refroidissement (25°C) ≤6min
NETD optimal (20°C) ≤20mK
Mode fonctionnant
Débit d'images 1~100Hz réglable
Mode fonctionnant Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou
Spécifications électriques
Interface externe standard QSH 60pin
Vidéo de Digital Cameralink : Données brutes de la sortie 16bit
Synchronisation externe CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC
Communication Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps
Alimentation d'énergie 1 panneau de représentation de la Manche : 5V
La 1 Manche Cryocooler : 24V
Puissance stable 9W
Dimension (millimètres) 149×58.5×71
Poids ≤680g
La température fonctionnante -40°C | +60°C
Grandeur de vibration Vibration : Transport à grande vitesse monté sur véhicule de GJB
Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce



Applications industrielles



Le module de la formation d'images thermiques EYAS1212 est très utilisé dans l'intégration de la caméra de sécurité thermique.



1280x1024 de haute résolution 12μm MCT MWIR a refroidi le module infrarouge de caméra 0



Au sujet de la technologie des sondes globale

1280x1024 de haute résolution 12μm MCT MWIR a refroidi le module infrarouge de caméra 1



FAQ



1. Quelle est la formation d'images thermiques infrarouge ?

En nature, tous les objets dont la température est plus haute que zéro absolu (- ℃ 273) peuvent rayonner les rayons infrarouges. À l'aide du détecteur infrarouge de caméra pour mesurer la différence de la température de rayonnement infrarouge entre la cible elle-même et le fond, vous pouvez obtenir les différentes images infrarouges, qui s'appellent également les images thermiques.



2. Comment font les détecteurs infrarouges travail ?

Le rayonnement infrarouge qui a émis par la cible écrit la gamme de détection du détecteur thermique, puis du détecteur infrarouge convertit le signal de rayonnement de l'intensité différente en signal électrique correspondant, et puis par l'amplification et la vidéo traitant, des formes l'image infrarouge qui peut être observée par les yeux nus.



3. Quels sont les avantages des détecteurs infrarouges refroidis ?

Le détecteur infrarouge refroidi de plan focal fonctionne à une basse température qui est fournie par un refroidisseur de vase Dewar de détecteur (ddc). Il a la sensibilité élevée et peut distinguer une différence plus subtile de la température que le détecteur infrarouge non refroidi. Il peut détecter, identifier et identifier des objets à un à très grande portée qui est plus de dix kilomètres loin. La structure du détecteur refroidi est très complexe qui des résultats dans un coût relativement élevé que le détecteur non refroidi.
