MCT MWIR a refroidi l'intégration infrarouge 1280x1024 12μm de détecteur

Lieu d'origine Province de Wuhan, Hubei, Chine
Nom de marque GST
Certification ISO9001:2015; RoHS; Reach
Numéro de modèle EYAS1212
Quantité de commande min 1 morceau
Prix Negotiable
Conditions de paiement L/C, T/T

Contactez-moi pour des aperçus gratuits et des bons.

Whatsapp:0086 18588475571

Wechat: 0086 18588475571

Skype: sales10@aixton.com

Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.

x
Détails sur le produit
Résolution de détecteur 1280x1024 / 12μm Débit d'images 1~100Hz réglable
Utilisé pour Développement secondaire Taille 149x58.5x71mm
NETD ≤20mK Domaine spectral 3.7~4.8μm
Surligner

MWIR a refroidi l'intégration infrarouge de détecteur

,

1280x1024 a refroidi le détecteur infrarouge

,

Détecteur refroidi de mwir

Laisser un message
Description de produit

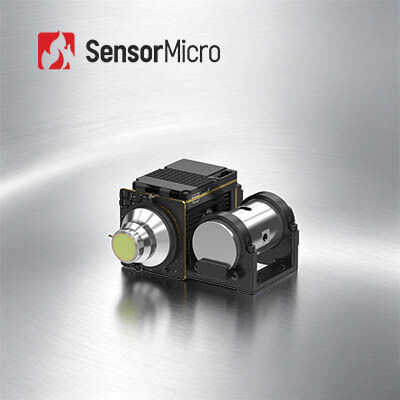

EYAS1212 a refroidi le module thermique



L'accélérateur pour 1280x1024/12μm MCT MWIR a refroidi l'intégration infrarouge de détecteur



Description de produit



La série d'EYAS a refroidi des modules d'ANNONCE a la fonction de préamplificateur pour convertir le signal analogue des détecteurs refroidis d'IR en résultat numérique de flux vidéo. Elle est disponible avec différents formats de résolution et différentes bandes de vague. EYAS1212 est un membre d'EYAS que la famille avec le grand μm MWIR de 1280x1024@12 de rangée a refroidi le détecteur et le cryocooler intégrés.



Avec la série d'EYAS module refroidi d'ANNONCE, il est facile pour des clients d'OEM d'effectuer le contrôle de réception rapide sur les détecteurs infrarouges de GST, développement secondaire rapide de début et de raccourcir leur période de développement des modules et des produits complets basés sur les détecteurs infrarouges refroidis.



La technologie des sondes globale est un fournisseur infrarouge de détecteur et un fabricant infrarouge de module qui fournit à des clients de diverses solutions mûres et efficaces de formation d'images thermiques.



Caractéristiques principales



- Facile à se développer et intégrer

- L'interface de Cameralink a produit 16bit les données brutes, contrôle de porte série

- La structure intégrée, dimensions sont compatible au détecteur

- Simple-approvisionnement 5V

- Capable de capturer l'objectif en mouvement à grande vitesse



Spécifications produit



Modèle EYAS1212
Représentation de détecteur d'IR
Résolution 1280x1024
Lancement de pixel 12μm
Cryocooler RS058F
Domaine spectral 3.7μm~4.8μm MW
Temps de refroidissement (25°C) ≤6min
NETD optimal (20°C) ≤20mK
Mode fonctionnant
Débit d'images 1~100Hz réglable
Mode fonctionnant Instantané ; Mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou
Spécifications électriques
Interface externe standard QSH 60pin
Vidéo de Digital Cameralink : Données brutes de la sortie 16bit
Synchronisation externe CC1 : Synchronisation externe d'INT/Frame ; CC2 : Synchronisation externe de MC
Communication Porte série de Cameralink : TFG+/-, TC+/- ; 9600bps
Alimentation d'énergie 1 panneau de représentation de la Manche : 5V
La 1 Manche Cryocooler : 24V
Puissance stable 9W
Dimension (millimètres) 149×58.5×71
Poids ≤680g
La température fonctionnante -40°C | +60°C
Grandeur de vibration Vibration : Transport à grande vitesse monté sur véhicule de GJB
Choc : vague de Moitié-sinus, 40g 11 Mme, 3 direction de l'axe 6 3 fois pièce



Applications industrielles



Le module de la formation d'images thermiques EYAS1212 est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.



MCT MWIR a refroidi l'intégration infrarouge 1280x1024 12μm de détecteur 0



Nos avantages



MCT MWIR a refroidi l'intégration infrarouge 1280x1024 12μm de détecteur 1



FAQ



1. Quel est capteur de détecteur infrarouge/formation d'images thermiques ?

Des vagues infrarouges ne peuvent pas être vues avec l'oeil humain. Le capteur de détecteur infrarouge/formation d'images thermiques est un dispositif optique-électrique à réagir au rayonnement infrarouge et à l'énergie thermique et pour le convertir en signal électrique et a puis produit des images thermiques évidentes.



2. Quel est WLP ?

WLP se rapporte au paquet de niveau de gaufrette. C'est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, puis le tracement et la coupure pour faire un capteur infrarouge simple. En même temps que le paquet en métal, paquet en céramique, ils sont les 3 formats principaux de paquet des détecteurs infrarouges non refroidis.



3. Quel est l'avantage de WLP ?

Des détecteurs de WLP IR sont particulièrement conçus pour répondre à l'exigence de miniaturisation et de coût bas dans l'application de la technologie infrarouge au marché d'électronique grand public. La technologie des sondes globale, avec la capacité de fabrication de volume, offre maintenant à un grand choix de WLP les solutions infrarouges de module pour amplifier des applications plus nouvelles des marchés émergents.
