1280x1024 12μm Megapixels a refroidi la sensibilité élevée de détecteur de FPA
Contactez-moi pour des aperçus gratuits et des bons.
Whatsapp:0086 18588475571
Wechat: 0086 18588475571
Skype: sales10@aixton.com
Si vous avez n'importe quel souci, nous fournissons l'aide en ligne de 24 heures.
xRésolution | 1280x1024/12μm | NETD | ≤20mK (F2/F4) |
---|---|---|---|
Domaine spectral | 3.7~4.8μm MW | Taille | 149x58.5x71mm |
Surligner | détecteur de 1280x1024 FPA,Détecteur refroidi de FPA,Détecteur de Megapixels FPA |

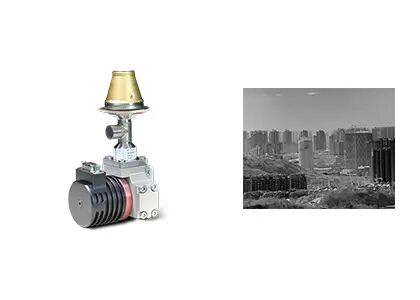

1280x1024 / détecteur refroidi par Megapixels de 12μm FPA avec l'Assemblée plus fraîche intégrée de vase Dewar
Le C1212M est un ensemble plus frais intégré de vase Dewar au format du μm de 1280x1024@12. Il est premier HgCdTe (MCT) de la Chine 12μm a refroidi le détecteur infrarouge avec la résolution jusqu'à 1 310 720 pixels efficaces de représentation. Comparé aux produits traditionnels de 15μm, au foyer plus court de résolution spatiale réduite d'offre de taille de pixel de 12µm meilleure et de lentille optique de match de réaliser la même mission de gamme. En conséquence, les caméras ou les systèmes infrarouges conçus basés sur C1212M est plus compact dans la taille et abordable dans le prix, mais ne compromet jamais dans la représentation.
- Résolution : 1280x1024
- Lancement de pixel : 12μm
- Sensibilité élevée
- Design compact
- Poids léger
- Consommation de puissance faible
Modèle | C1212M MW |
Matériel | MCT |
Résolution | 1280x1024 |
Lancement de pixel | 12μm |
Domaine spectral | 3.7μm~4.8μm MW |
Mode fonctionnant | Instantané, mode d'intégration d'ITR/IWR ; Mode de Windows ; Procédé antiflou |
Capacité de charge | 6.75Me-/4.8Me- (ITR) 5.25Me-/3.3Me- (IWR) |
Dynamique | ITR Mode≥80dB IWR Mode≥76dB |
Nombre de sortie | 4 ou 8 ; Jusqu'à 20Mpixel/s par sortie |
NETD | ≤20mK (F2/F4) |
Taux efficace de pixel | ≥99.5% |
Irrégularité de réponse | ≤8% |
Type de Cryocooler | RS058F |
Puissance régulière | ≤7W |
Max Power Consumption | ≤17W |
Alimentation d'énergie | C.C 24V |
Temps de refroidissement | ≤6min |
Poids | ≤600g |
Dimension (millimètres) | 149x58.5x71 |
La température fonctionnante | -45°C | +71°C |
Le C1212M MWIR a cryogénique refroidi le détecteur infrarouge est très utilisé beaucoup de secteurs tels que le système de contrôle à distance, le système d'amélioration de vision de vol, la charge utile etc. de multicapteur.
1.What le détecteur infrarouge/formation d'images thermiques est-il capteur ?
Des vagues infrarouges ne peuvent pas être vues avec l'oeil humain. Le capteur de détecteur infrarouge/formation d'images thermiques est un dispositif optique-électrique à réagir au rayonnement infrarouge et à l'énergie thermique et pour le convertir en signal électrique et a puis produit des images thermiques évidentes.
2.What est WLP ?
WLP se rapporte au paquet de niveau de gaufrette. C'est le processus d'accomplir l'emballage sous vide élevé directement sur la gaufrette entière de MEMS, puis le tracement et la coupure pour faire un capteur infrarouge simple. En même temps que le paquet en métal, paquet en céramique, ils sont les 3 formats principaux de paquet des détecteurs infrarouges non refroidis.
3. Quel est l'avantage de WLP ?
Des détecteurs de WLP IR sont particulièrement conçus pour répondre à l'exigence de miniaturisation et de coût bas dans l'application de la technologie infrarouge au marché d'électronique grand public. La technologie des sondes globale, avec la capacité de fabrication de volume, offre maintenant à un grand choix de WLP les solutions infrarouges de module pour amplifier des applications plus nouvelles des marchés émergents.
